Wahl des Installationsortes
Das Innengerät ist für eine waagerechte Wand-
montage oberhalb von Türen konzipiert. Es ist
aber auch im oberen Wandbereich (min. 1,75 m
Oberkante Fußboden) einsetzbar.
Mindestfreiräume
Die Mindestfreiräume sind zum einen für War-
tungs- und Reparaturarbeiten und zum anderen für
die optimale Luftverteilung vorzusehen.
B
200
120
1500
120
120
A

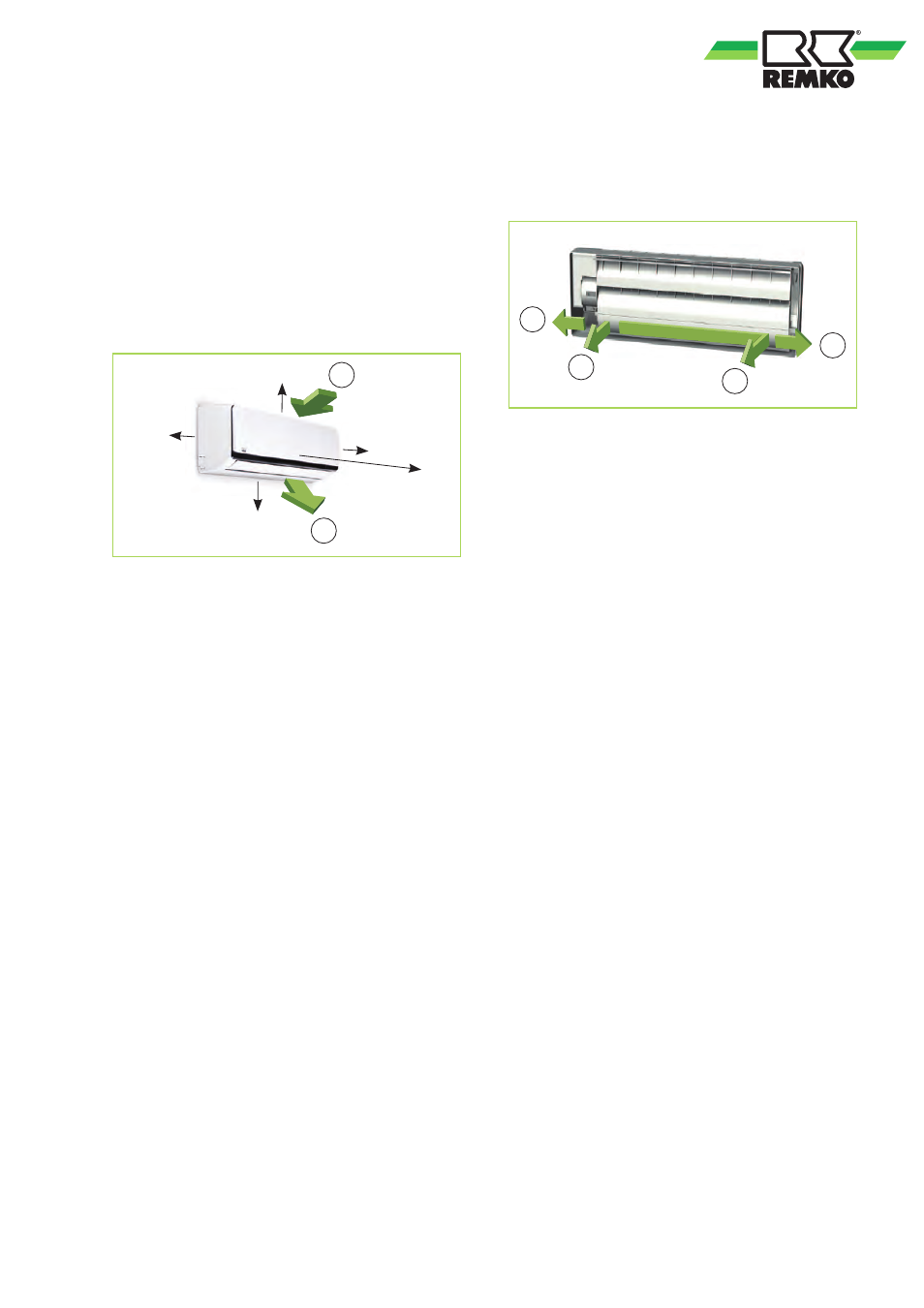

Abb. 24: Mindestfreiräume (alle Angaben in mm)
A: Lufteintritt
B: Luftaustritt
Anschlussvarianten
Die folgenden Anschlussarianten für die Kälte-
mittel-, Kondensat- und Steuerleitungen können
genutzt werden.
A
D
C
B
Abb. 25: Anschlussvarianten
A: Abgang auf der Wand rechts
B: Abgang durch die Wand rechts
C: Abgang durch die Wand links
D: Abgang auf der Wand links
