REMKO MXW 202 - Handbuch (Seite 30)

MXW 522
3
4
CE-KFR50G/BP3N1Y-11M.D.11.NP2-1
202302130861
CN9
CN11
CN10A
CN12-2
CN8
CN12-1
S
W
1
L_IN L_OUT
CN5
CN16
1
2
A 3
4
B
D
C
5 6

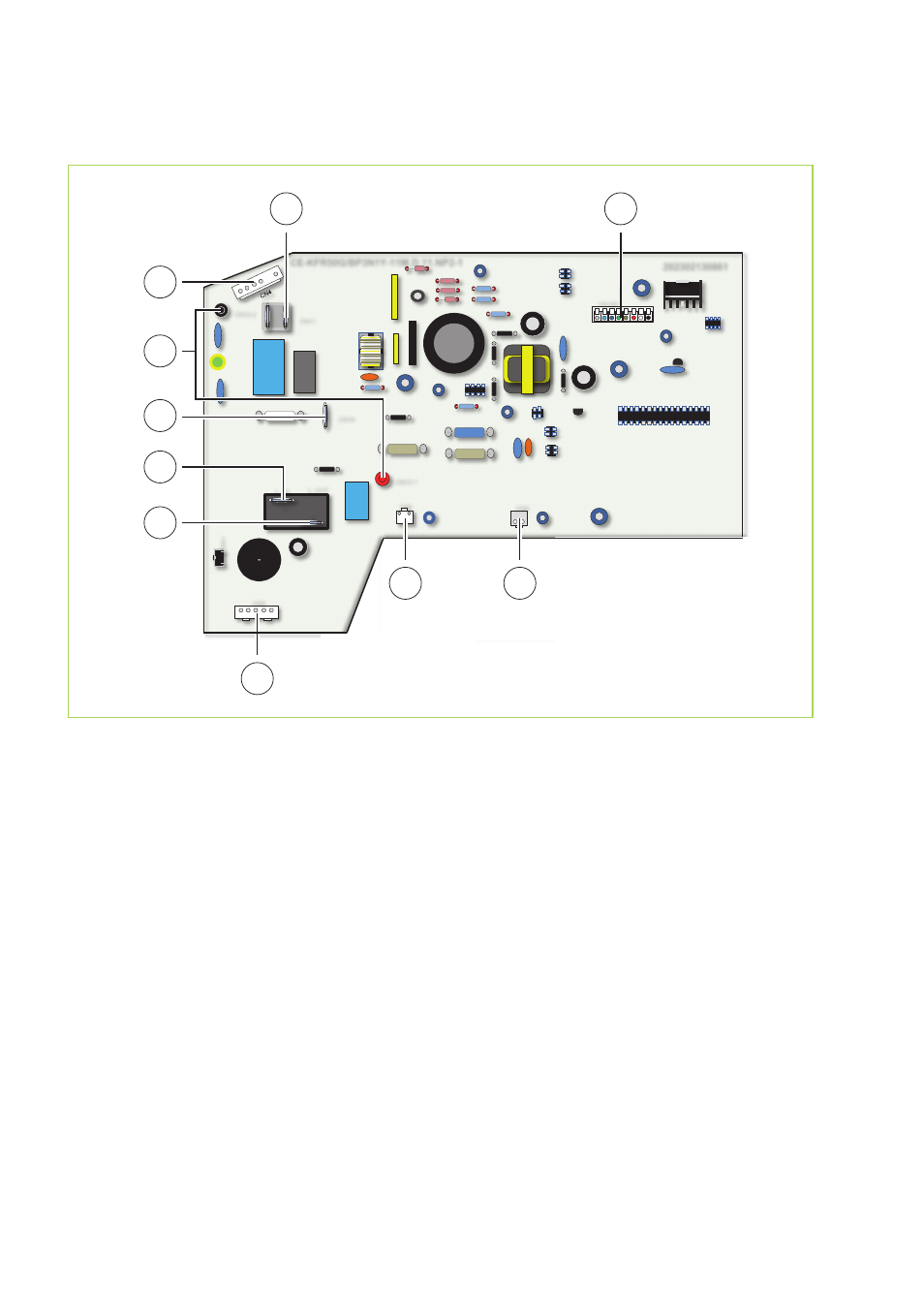

Abb. 35: Elektrisches Schaltschema
A: Verbindung zur Klemmleiste Innengerät
(Kontakt: N)
B: Verbindung zur Klemmleiste Innengerät
(Kontakt: S)
C: Verbindung zur Klemmleiste Innengerät
(Kontakt: 1)
D: Verbindung zur Klemmleiste Innengerät
(Kontakt: L)
1: Verdampferlüftermotor
2: Ionengenerator
3: Display
4: Swing Motor 1
5: Umluftsensor
6: Verdampfersensor
REMKO MXW
30
