Wandhalterung des Innengerätes
A B
C D
E F
G H I J

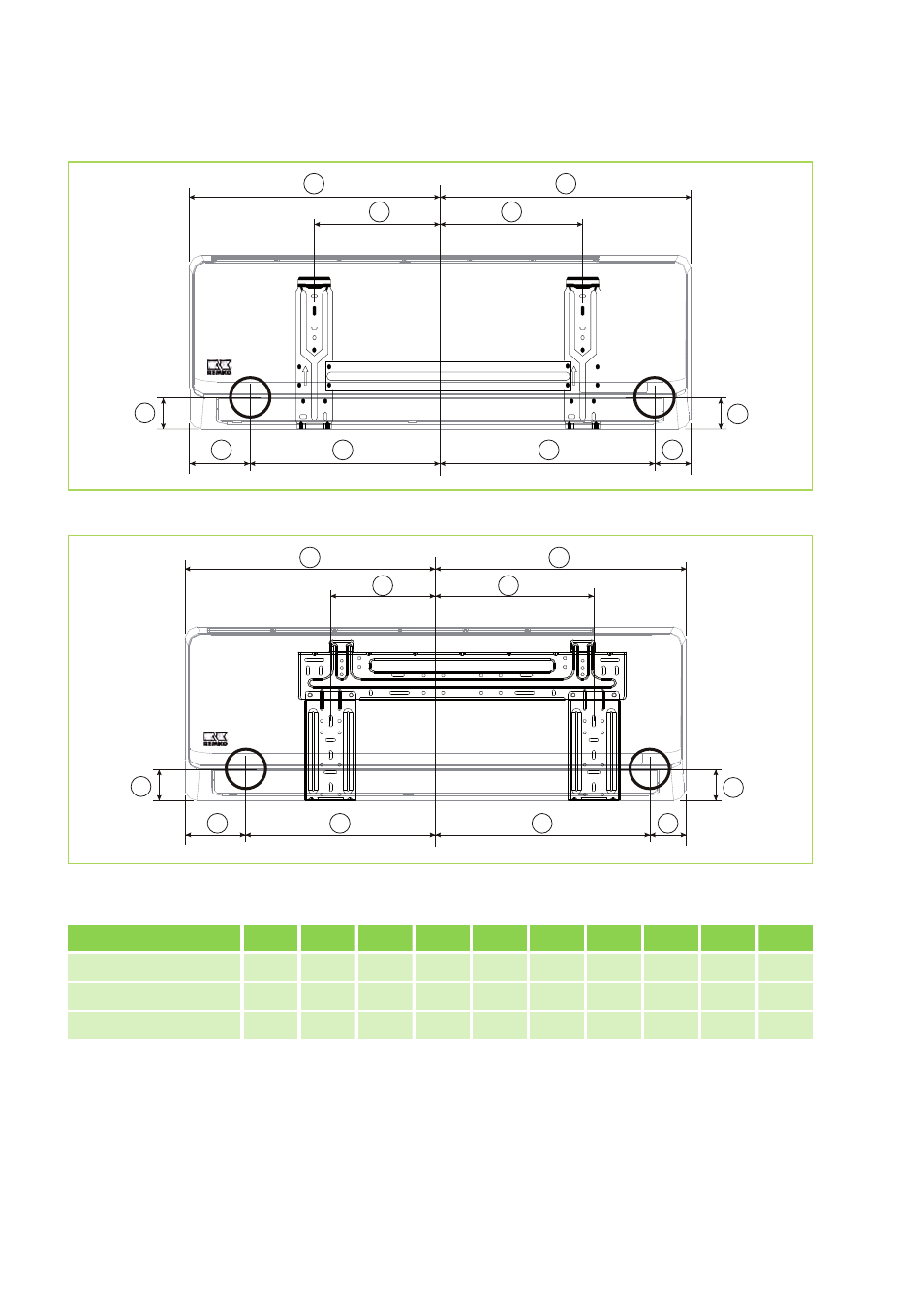

Abb. 26: Montagepunkte der Wandhalterung MXW 202/262 und MXW 352 (Frontansicht, alle Maße in mm)
A B
C D
E F
G H I J
Abb. 27: Montagepunkte der Wandhalterung MXW 522 (Frontansicht, alle Maße in mm)
Gerätetyp/Maß A B C D E F G H I J
MXW 202/262 375 375 165 275 45 45 70 305 280 95
MXW 352 417,5 417,5 210 230 45 45 70 347,5 317,5 100
MXW 522 497,5 497,5 183 227 45 45 100 397,5 357,5 140
Alle Maße in mm. Durchmesser Rohrdurchbruch beträgt jeweils Ø 65 mm.
Die Wandhalterung der Geräte muss mit geeigneten Schrauben und Dübeln befestigt werden.
