MXW 352
3
4
CE-KFR26G/BP3N1Y-11M.D.11.NP2-1
202302130860
C
N
16
CN12_1
CN12_2
N
CN11
CN4
SW1
CN5
CN9
CN8
C
N
10
A
B
C
D
A
1
2
3
4
6
5

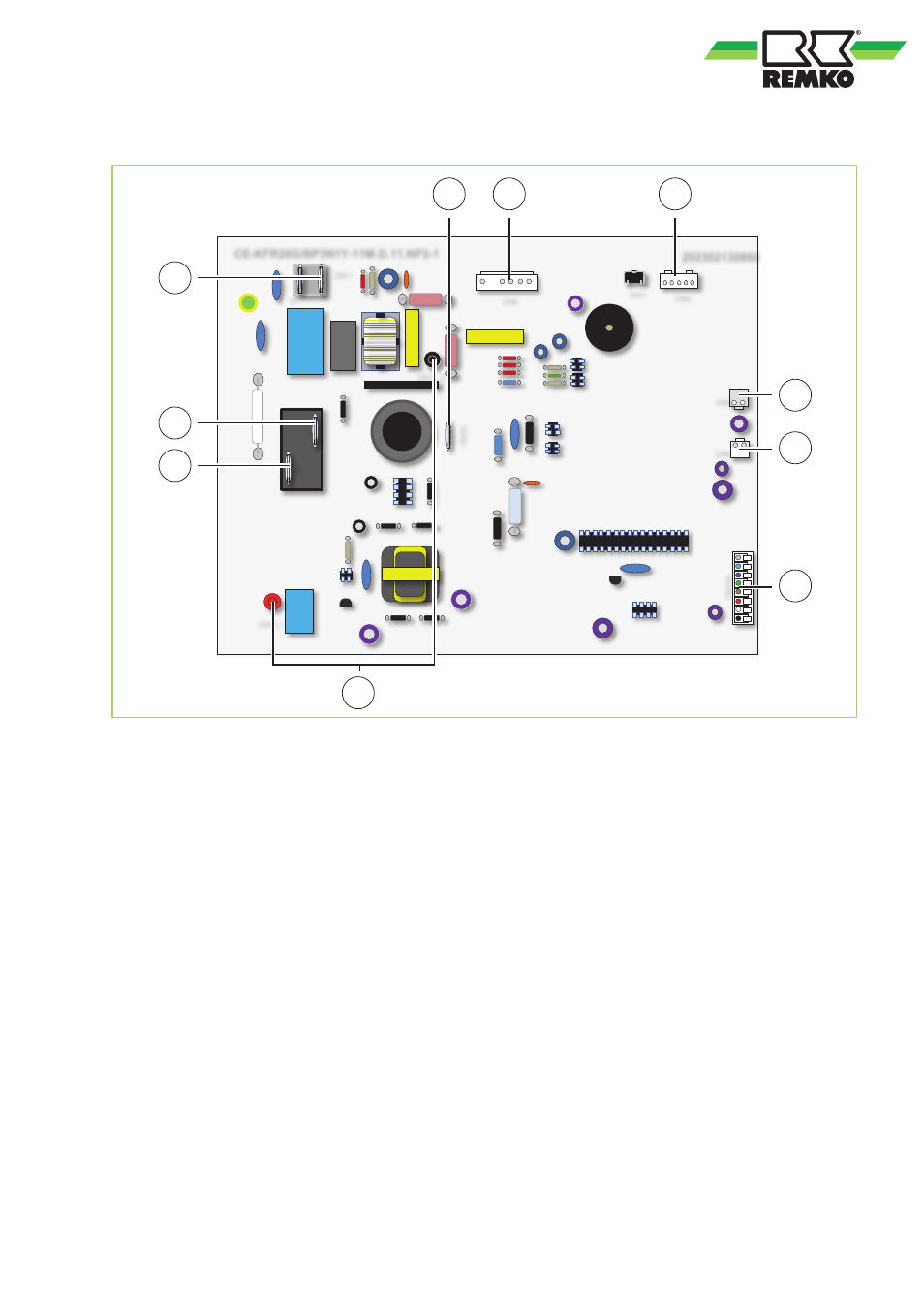

Abb. 34: Elektrisches Schaltschema
A:
Verbindung zur Klemmleiste Innengerät
(Kontakt: S)
B:
Verbindung zur Klemmleiste Innengerät
(Kontakt: N)
C:
Verbindung zur Klemmleiste Innengerät
(Kontakt: 1)
D:
Verbindung zur Klemmleiste Innengerät
(Kontakt: L)
1:
Verdampferlüftermotor
2:
Swing Motor
3:
Verdampfersensor
4:
Umluftsensor
5:
Display
6:
Ionengenerator
