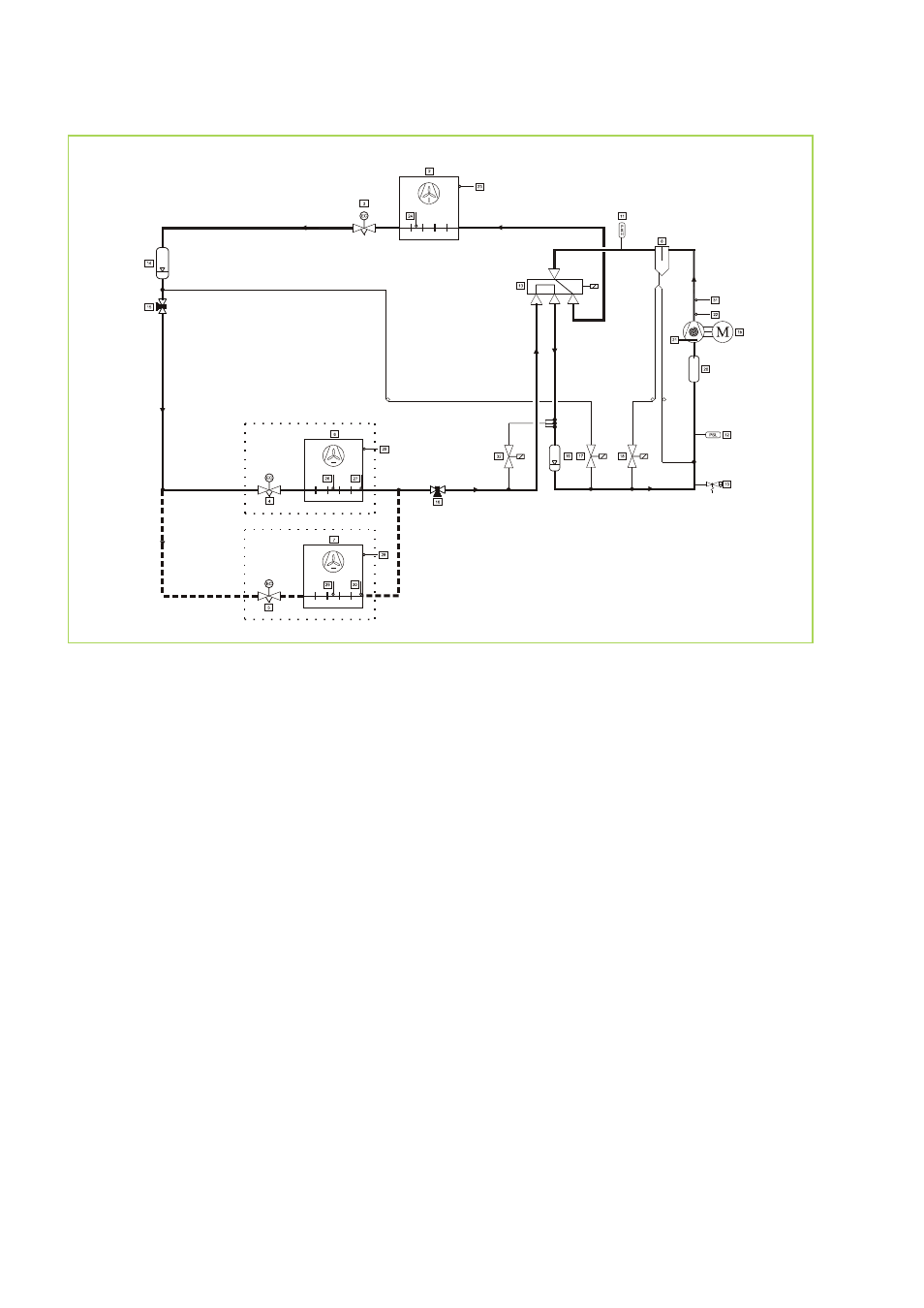

Abb. 10: Schema Kältekreis MVV 2000 DC Duo

1a: Rollkolbenverdichter

1b: Scrollverdichter

2:

Verflüssiger Außenteil

3:

Elektr. Expansionsventil Heizen

4:

Elektr. Expansionsventil Innengerät 1

5:

Elektr. Expansionsventil Innengerät 2

6:

Verdampfer Innengerät 1

7:

Verdampfer Innengerät 2

8:

Ölabscheider

9:

Serviceventil Hochdruck

10: Serviceventil Niederdruck

11: Hochdruckwächter

12: Niederdruckwächter

13: 4-Wege-Ventil SV4 Kühlen/Heizen

14: Kältemittelsammler

15: Absperrventil FL

16: Absperrventil SL

17: Nacheinspritzventil SV6/SV2 (Heizbetrieb,

t

a

<3°C und f>52Hz)

18: Heißgasbypassventil SV5/SV4 (t

5

>105°C)

19: ND-Sammler

20: Flüssigkeitsabscheider

21: Kurbelwannenheizung

22: Sensor Heißgas T5 Außenteil

23: Sensor Umluft T4 Außenteil

24: Sensor Verflüssiger Register T3 Außenteil

25: Sensor Umluft T1 Innengerät 1

26: Sensor Verdampfer Register Mitte T2(A) Innen-

gerät 1

27: Sensor Verdampfer Register Austritt T2B Innen-

gerät 1

28: Sensor Umluft T1 Innengerät 2

29: Sensor Verdampfer Register Mitte T2(A) Innen-

gerät 2

30: Sensor Verdampfer Register Austritt T2B Innen-

gerät 2

31: Sensor Heißgas PSH

32: Magnetventil CN27

REMKO MVV...DC Duo

18
