8 Elektrischer Anschluss
8.1 Allgemeine Anschluss-
und Sicherheitshinweise
Bei den Geräten MVV 1200-2000 DC Duo muss
eine Spannungsversorgung als Netzzuleitung zu
jedem Außenteil und separat zu den Innengeräten
sowie eine 3-adrige Steuerleitung von den Innen-
geräten zum Außenteil verlegt werden..
Wir empfehlen Steuerleitungen mit einen Quer-
schnitt von mindestens 0,75 mm² zu verwenden.
GEFAHR!
Sämtliche elektrische Installationen sind von
Fachunternehmen auszuführen. Die Montage
der Elektroanschlüsse hat spannungsfrei zu
erfolgen.
HINWEIS!
Der Elektroanschluss der Geräte muss nach
VDE 0100 an einen besonderen Speisepunkt
mit Fehlerstromschutzschalter erfolgen und ist
durch eine elektrische Fachkraft festzulegen.
Wir empfehlen die Steuerleitungen als abge-
schirmte Leitung auszuführen.
8.2 Anschluss des Außenteils
Bevor Sie mit dem Anschluss beginnen, beachten
Sie die folgenden Hinweise:
n Der Anschlusskasten ist bauseitig in der Nähe
des Außenteiles zu installieren. Wir empfehlen,
einen Haupt- bzw. Reparaturschalter einzu-
setzen (Bild 9).
n Die Spannungsversorgung der Innengeräte
erfolgt über eine separate Zuleitung zu den
Innengeräten.
n Die elektrische Absicherung der Anlage erfolgt
laut den technischen Daten. Erforderliche
Querschnitte beachten!
n Wird das Außenteil auf einem Dach montiert,
so ist sicherzustellen, dass es vor Blitzein-
schlägen geschützt wird.
Zum Anschluss der Leitung gehen Sie folgender-
maßen vor:
1. Entfernen Sie die sich beim Anschluss
befindliche Seitenwand.
2. Wählen Sie den Querschnitt der Anschluss-
leitung gemäß den Vorschriften aus.
3. Führen Sie die beiden Leitungen durch die
Kantenschutzringe des feststehenden
Anschlussbleches.
4. Verbinden Sie die Steuerleitung mit den ent-
sprechenden Klemmen.
5. Verankern Sie die Leitung in der Zugentlas-
tung und bauen Sie das Gerät wieder
zusammen.
Sämtliche elektrische Steck- und Klemmverbin-
dungen sind auf festen Sitz und dauerhaften
Kontakt zu kontrollieren und ggf. nachzu-
ziehen.

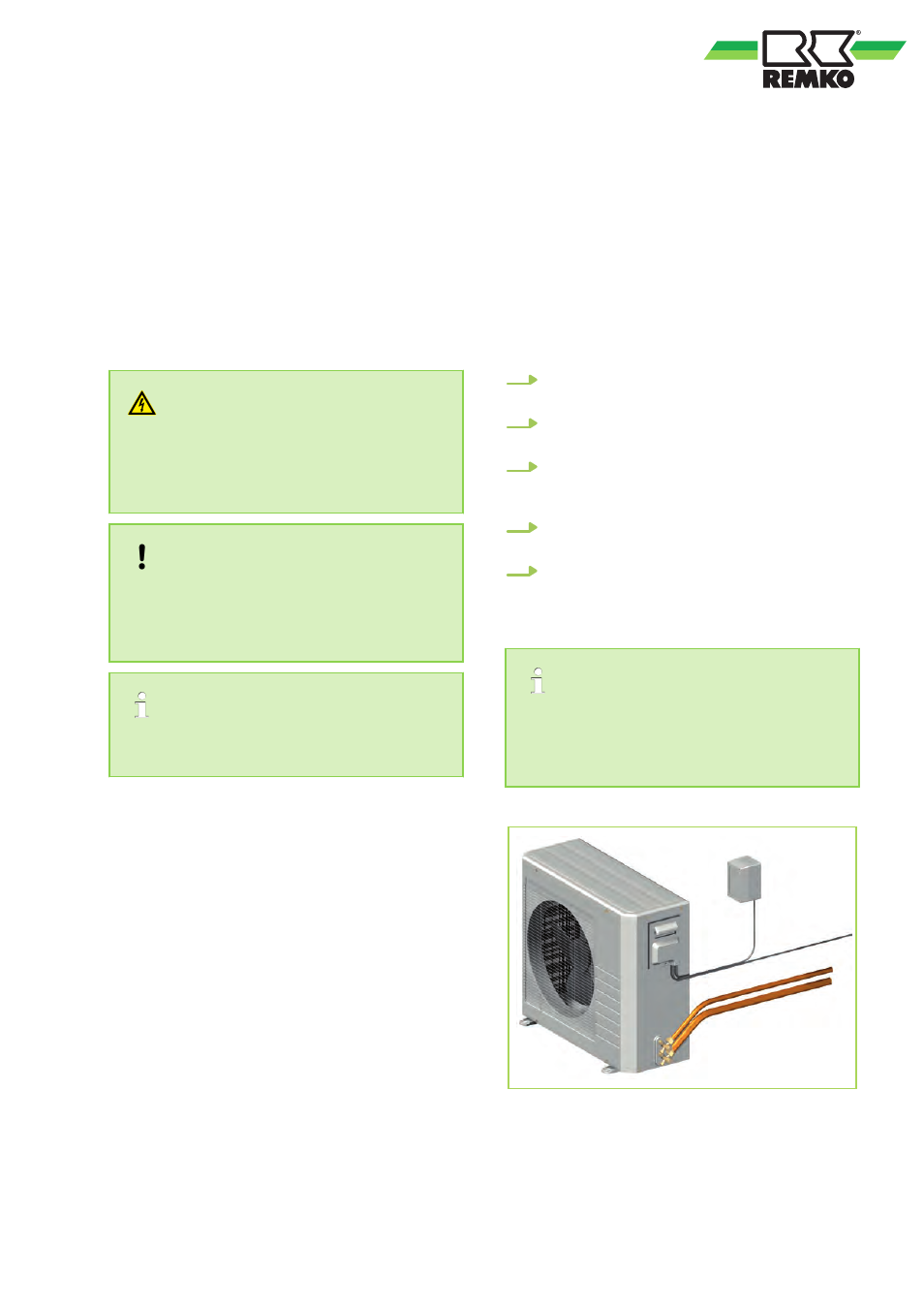

Abb. 28: Anschluss des Aussenteils
