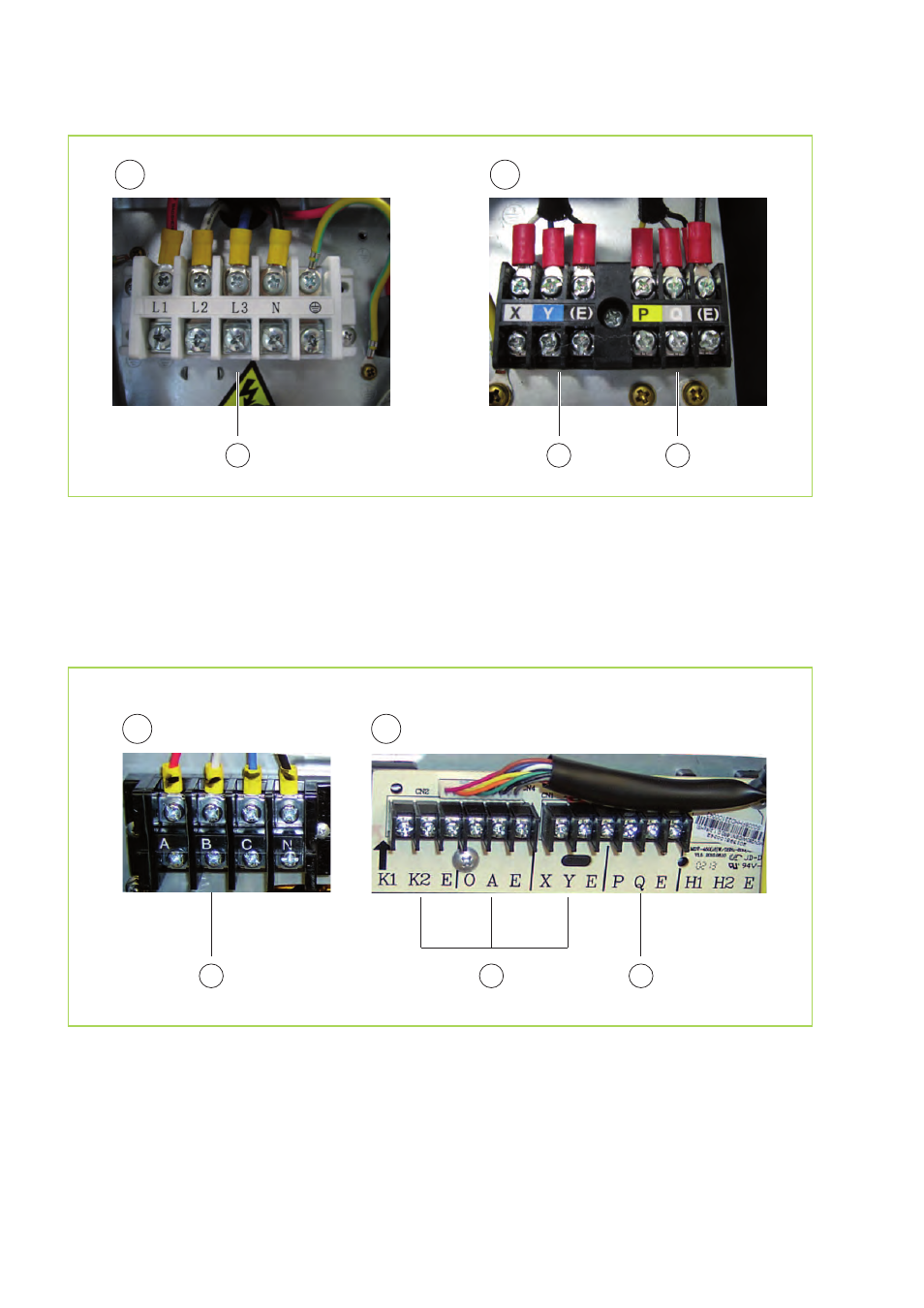

Abb. 29: Elektrischer Anschluss der Leitungen pro Außenteil an die Außenteile MVV 1200-1600 DC Duo
A: Klemmblock Zuleitung
B: Klemmblock Kommunikation
1: Netzzuleitung
2: Nicht belegt
3: Steuerleitung
1 2 3
A B
Abb. 30: Elektrischer Anschluss der Leitungen pro Außenteil an das Außenteil MVV 2000 DC Duo
A: Klemmblock Zuleitung
B: Klemmblock Kommunikation
1: Netzzuleitung
2: Nicht belegt
3: Steuerleitung
