5.2 Wanddurchbrüche
n Es muss ein Wanddurchbruch von mindestens
70 mm Durchmesser und 10 mm Gefälle von
Innen nach Außen erstellt werden.
n Um Beschädigungen an den Leitungen zu ver-
meiden, sollte der Durchbruch innen ausge-
polstert oder z.B. mit einem PVC-Rohr ausge-
kleidet werden (siehe Abbildung).
n Nach erfolgter Montage ist der Wanddurch-
bruch bauseits unter Beachtung des Brand-
schutzes mit geeigneter Dichtmasse zu ver-
schließen. Verwenden Sie keine zement- oder
kalkhaltigen Stoffe!
2 1 5
3 4

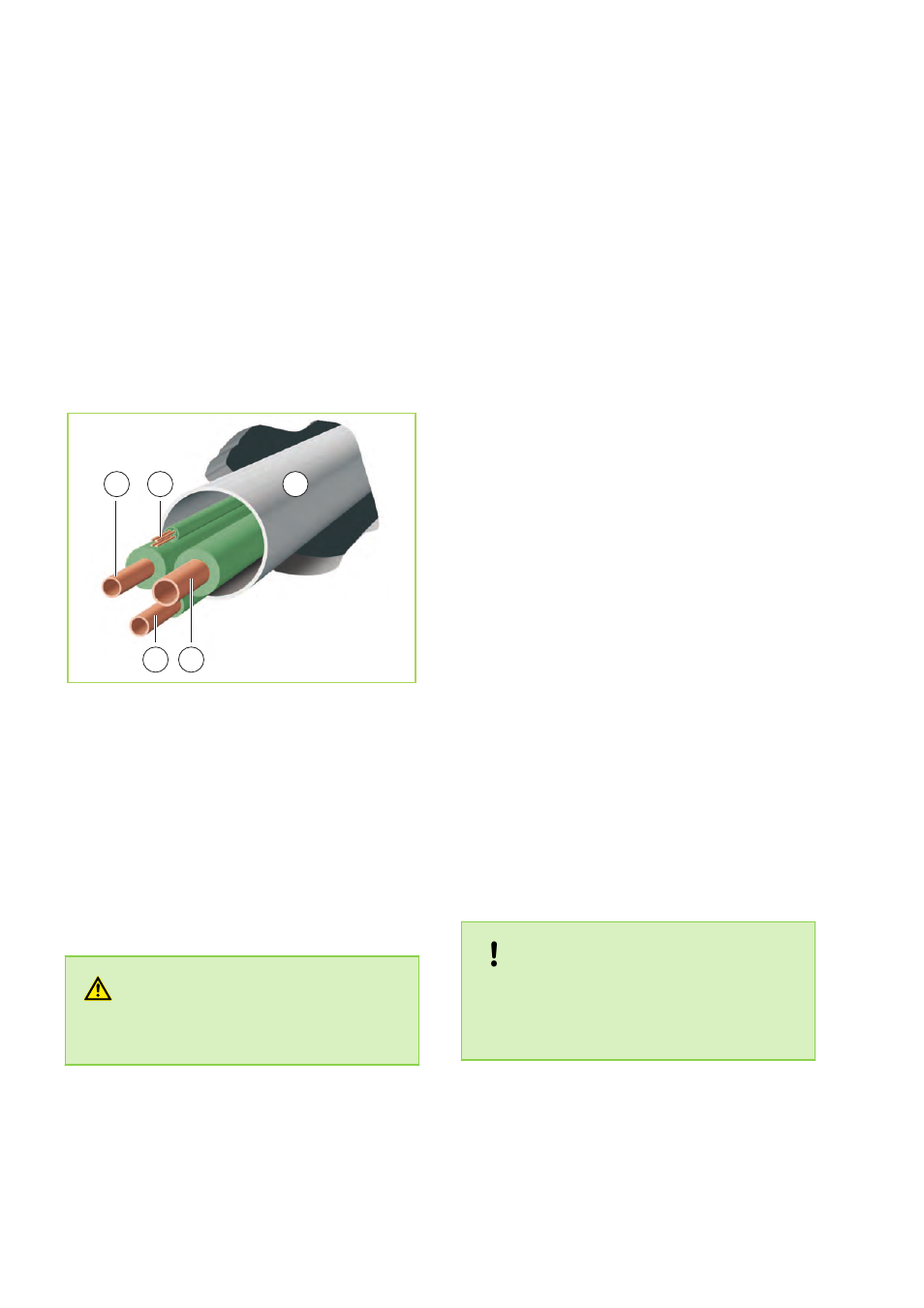

Abb. 13: Wanddurchbruch
1: Flüssigkeitsleitung
2: Steuerleitung
3: Kondensatleitung
4: Saugleitung
5: PVC-Rohr
5.3 Montagematerial
Das Außenteil wird mittels 4 Schrauben über eine
Wandhalterung an der Wand oder über eine
Bodenkonsole auf dem Boden befestigt.
WARNUNG!
Es darf nur für den Anwendungsfall geeignetes
Befestigungsmaterial verwendet werden.
5.4 Wahl des Installationsortes
Innengeräte
Die Innengeräte der Serie MVW sind für eine waa-
gerechte Wandmontage oberhalb von Türen konzi-
piert. Sie sind aber auch im oberen Wandbereich
(min. 1,75 m Oberkante Fußboden) einsetzbar.
Die Innengeräte der Serie MVD sind für eine Mon-
tage in waagerechten Zwischendecken mit Euro-
raster-Abmessungen konzipiert. Sie sind aber
auch in Zwischendecken mit anderen Maßen eins-
etzbar. Berücksichtigen Sie die erforderliche Mon-
tagehöhe der Geräte.
Außenteil
Das Außenteil ist für eine waagerechte Standmon-
tage im Außenbereich konzipiert. Der Aufstel-
lungsort des Gerätes muss waagerecht, eben und
fest sein. Zusätzlich ist das Gerät gegen Umkippen
zu sichern. Das Außenteil kann sowohl außerhalb
als auch innerhalb eines Gebäudes aufgestellt
werden. Bei der Außenmontage beachten Sie bitte
die folgenden Hinweise zum Schutz des Gerätes
vor Witterungseinflüssen.
Regen
Das Gerät sollte bei Boden- oder Dachaufstellung
mit mind. 10 cm Bodenfreiheit montiert
werden.Eine Bodenkonsole ist als Zubehör erhält-
lich.
Sonne
Der Verflüssiger des Außenteiles ist ein wärmeab-
gebendes Bauteil. Sonneneinstrahlung erhöht
zusätzlich die Temperatur der Lamellen und redu-
ziert somit die Wärmeabgabe des Lamellentau-
schers. Das Außenteil sollte möglichst an der
Nordseite des betreffenden Gebäudes aufgestellt
werden. Bauseitig sollte bei Bedarf eine Beschat-
tung eingerichtet werden. Dies kann durch eine
kleine Bedachung erfolgen.Der austretende Warm-
luftstrom darf durch die Maßnahmen jedoch nicht
beeinflusst werden.
Schall:
HINWEIS!
Wählen Sie den Aufstellort so, dass umlie-
gende Personen nicht durch die auftretenden
Betriebsgeräusche gestört werden
(siehe TA-Lärm).
