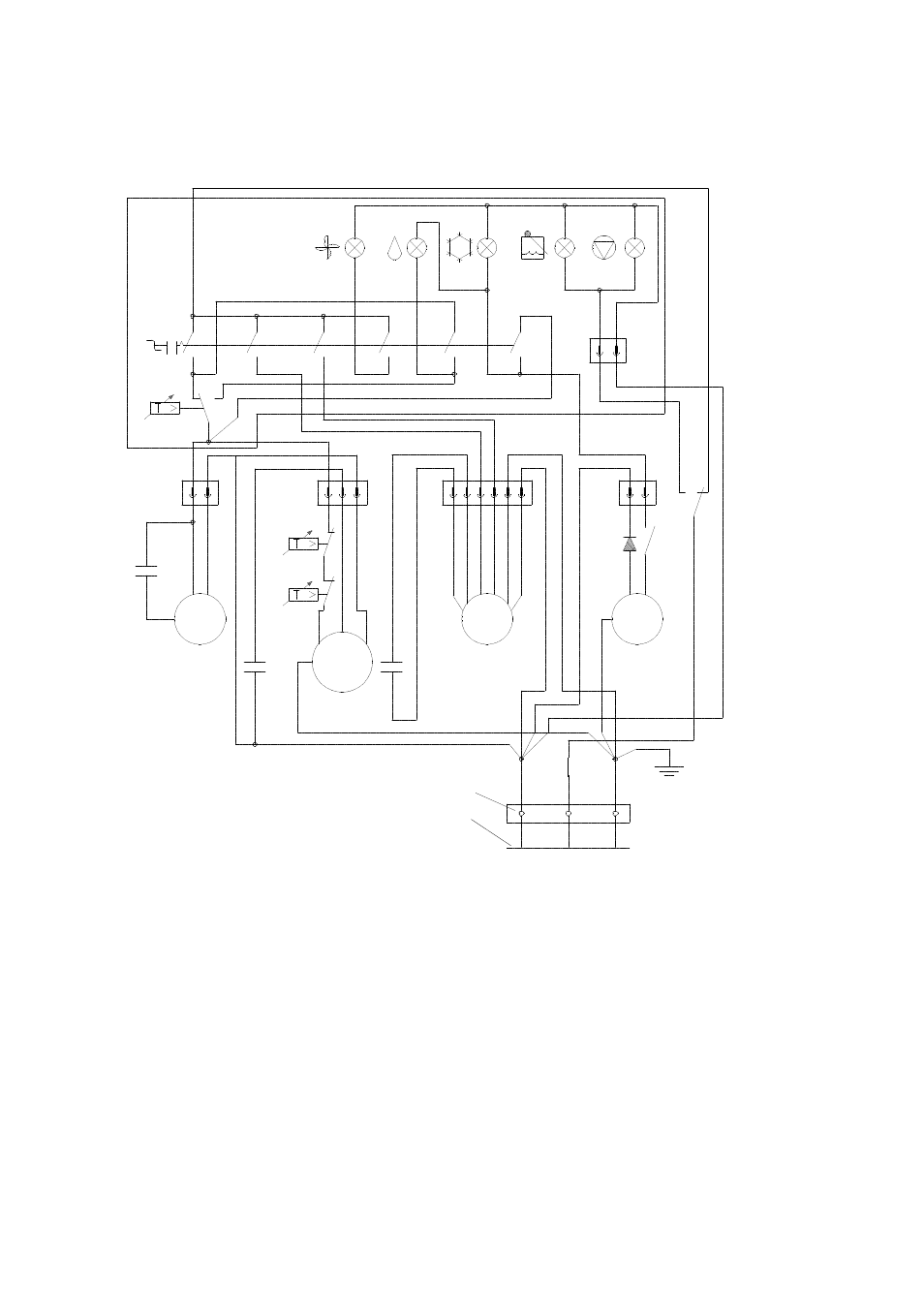

13. Schaltschema
BS = Betriebswahlschalter
C1 = Kondensator, Kompressor
C2 = Kondensator, Ventilator (Innenteil)
C3 = Kondensator, Ventilator (Außenteil)
EVM = Ventilator (extern) - Außenteil
FT = Frostschutzthermostat
IVM = Ventilator (intern) - Innenteil
KM = Kompressor
KP = Kondensatpumpe
KT = Sicherheitsthermostat
MS = Microschalter „Kondensat voll“
SP = Schalter Pumpe
SV1 = Steckverbindung Kompressor
SV2 = Steckverbindung interner Ventilator
SV3 = Steckverbindung Kondensatpumpe
SV4 = Steckverbindung Platine
SV5 = Steckverbindung externer Ventilator
TH = Thermostat für Raumluft
M
1~
M
1~
M
1~
M
1~
EVM
KM
IVM
KP
SV1
SV2
SV3
SV4
SV5
FT
KT
Netzkabel
MS
C1
C2
C3
BS
TH
Klemmleiste
SP
230 V / 1~
50 Hz
N
L1
PE
a
1
b
c
f
d
e
2
3
6
4
5
1
2
2
4
1
Platine
