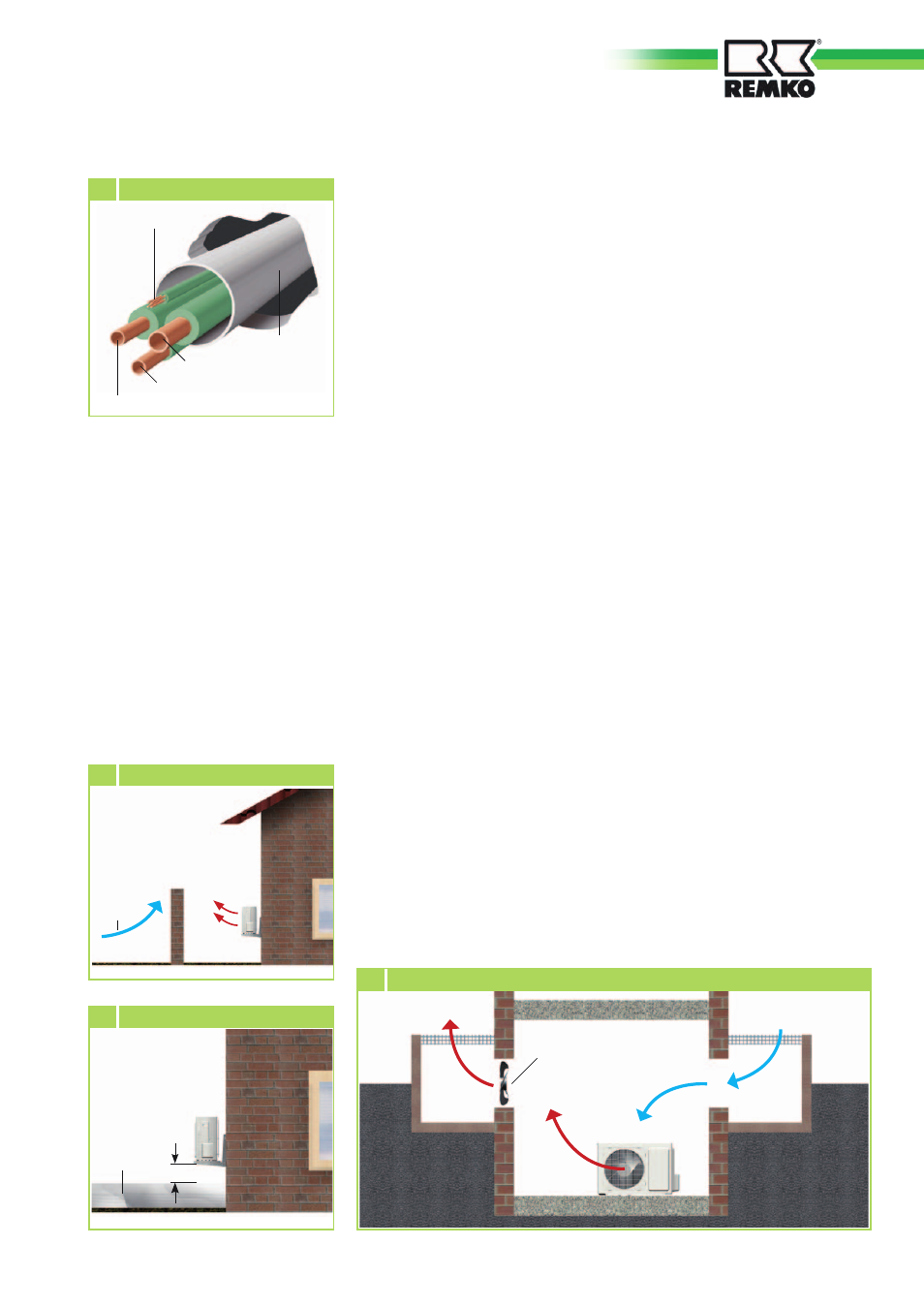

Steuerleitung
Kondensatleitung
Einspritzleitung
Saugleitung
PVC-Rohr
1 Leitungen im Wanddurchbruch
Wahl des Installationsortes
Das Außenteil ist für eine waage-
rechte Standmontage im
Außenbereich konzipiert.
Der Aufstellungsort des Gerätes
muß waagerecht, eben und fest
sein. Zusätzlich ist das Gerät gegen
Umkippen zu sichern.
Das Außenteil kann sowohl
außerhalb als auch innerhalb eines
Gebäudes aufgestellt werden.
Bei der Außenmontage beachten
Sie bitte die folgenden Hinweise
zum Schutz des Gerätes vor
Witterungseinflüssen.
Regen
Das Gerät ist bei Boden- oder
Dachaufstellung mit mind. 10 cm
Bodenfreiheit zu montieren.
Eine Bodenkonsole ist als
Zubehör erhältlich.
Sonne
Der Verflüssiger des Außenteiles ist
ein wärmeabgebendes Bauteil.
Sonneneinstrahlung erhöht
zusätzlich die Temperatur der
Lamellen und reduziert somit die
Wärmeabgabe des Verflüssigers.
Das Außenteil sollte möglichst an
der Nordseite des betreffenden
Gebäudes aufgestellt werden.
Bauseitig sollte bei Bedarf eine
Beschattung eingerichtet werden.
Dies kann durch eine kleine
Bedachung erfolgen.
Der austretende Warmluftstrom
darf durch die Maßnahmen jedoch
nicht beeinflusst werden.
Wind
Wird das Gerät vorwiegend in
windigen Gegenden installiert,
ist darauf zu achten, dass der
austretende Warmluftstrom mit
der Hauptwindrichtung abgetra-
gen wird. Ist dies nicht möglich,
sehen Sie bauseitig eventuell einen
Windschutz vor (Bild 2).
Achten Sie darauf, dass der Wind-
schutz die Luftzufuhr des Gerätes
nicht beeinträchtigt.
Wind
2 Windschutz
20 cm
Schnee
3 Mindestabstand zum Schnee
Schnee
In Gebieten mit starkem Schneefall
sollten Sie für das Gerät eine
Montage an der Wand vorsehen.
Die Montage sollte dann
mind. 20 cm über der zu erwar-
tenden Schneehöhe erfolgen, um
das Eindringen von Schnee in das
Außenteil zu verhindern (Bild 3).
Eine Wandkonsole ist als Zubehör
erhältlich.
Aufstellung im Gebäudeinneren
■
Sorgen Sie für eine ausrei-
chende Wärmeabfuhr, wenn
das Außenteil im Keller, auf
dem Dachboden, in Nebenräu-
men oder Hallen
aufgestellt wird (Bild 4).
■
Installieren Sie einen zusätz-
lichen Ventilator, der über den
gleichen Luftvolumenstrom
des im Raum aufzustellenden
Außenteiles verfügt und der
eventuelle zusätzliche Druck-
verluste durch Luftkanäle
kompensieren kann (Bild 4).
■
Gewährleisten Sie eine kontinu-
ierlich ungehinderte Luftzufuhr
von außen, möglichst durch ge-
genüberliegende, ausreichend
große Luftöffnungen (Bild 4).
■
Halten Sie die statischen und
sonstige bautechnische
Vorschriften und Bedingungen
bezüglich des Gebäudes ein
und sehen Sie ggf. eine Schall-
dämmung vor.
Warmluft
Kalte
Frischluft
Licht-
schacht
Außenteil
Warmluft
Licht-
schacht
zusätzlicher
Ventilator
4 Aufstellung im Gebäudeinneren
