Seite 22
Funktionskontrolle und
Testlauf
Wärend des Betriebes der Anlage
können die Betriebsparameter am
Display im Außenteil abgefragt
werden.
Folgende Parameter werden nachei-
nander angezeigt, die Anzeigewerte
können in den nebenstehenden
Tabellen, nachgelesen werden
MVT 600 / 900 DC
- Frequenz des Kompressors (1)
- Betriebsmodus (2)
- aktuelle Kälte.-/Heizleistung (3)
- Anzahl der Innengeräte (4)
- Temperatur Sensor Lufteintritt
Verfüssiger (5)
- Temperatur Sensor Heißgas (6)
- Stromaufnahme Außenteil (7)
- Öffnungsgrad des elektronischen
Expansionsventils Nr.1
- Öffnungsgrad des elektronischen
Expansionsventils Nr.2
- Öffnungsgrad des elektronischen
Expansionsventils Nr.3
MVT 950 / 1050 DC
- Frequenz des Kompressors
- Leistungsanforderung IT (3)
- Mode AT (2)
-aktuelle Kälte.-/ Heizleistung AT (3)
- Betriebsmodus Lüfter AT
- Temperatur Sensor Verdampfer 4
- Temperatur Sensor Verdampfer 3
- Temperatur Sensor Verdampfer 2
- Temperatur Sensor Verdampfer 1
- Temperatur Sensor Verfüssiger
- Temperatur Sensor Lufteintritt
Verfüssiger (5)
- Temperatur Sensor Heißgas (6)
- Stromaufnahme Kompressor
- Öffnungsgrad des elektronischen
Expansionsventils Nr.4
- Öffnungsgrad des elektronischen
Expansionsventils Nr.3
- Öffnungsgrad des elektronischen
Expansionsventils Nr.2
- Öffnungsgrad des elektronischen
Expansionsventils Nr.1
- momentan anliegende Spannung
- Anzahl der Innengeräte (4)
- letzte Fehlermeldung
Zum Abfrage der Betriebsparameter
gehen Sie folgendermaßen vor:
1.Entfernen Sie den Deckel des
Außenteils.
2. Schalten Sie alle Innenge-
räte ein und wählen Sie den
Kühlmodus sowie die höchste
Lüfterstufe.
(1)
Frequenzanzeige
(5)
Temperatur Sensor Lufteintritt
(6)
Temperatur Sensor Heißgas
(2)
Betriebsmodus
(3)
Kälte.- Heizleistung AT / IT
(4)
Anzahl der Innengeräte
Display
Frequenz (Hz)
30
30
--
Stand by
60
60
Display Mode AT Mode Lüfter
0
Aus
Aus
1
Kühlmodus kleine Drehzahl
2
Heizmodus hohe Drehzahl
Display
Nr. Innengerät
1
1
2
2
3
3
4
4
Display
Kühlleistung
1
2,0-2,5 kW
2
2,5-3,0 kW
3
3,0-3,8 kW
4
3,8-5,0 kW
5
5,0-5,5 kW
6
5,5-6,1 kW
7
6,1-7,0 kW
8
7,0-7,5 kW
9
7,5-8,0 kW
10
8,0 kW
11
8,0-8,9 kW
Display
Temperatur
10
35-40 °C
11
40-45 °C
12
45-50 °C
13
50-55 °C
14
55-60 °C
15
60-65 °C
16
65-70 °C
Display
Temperatur
15
-7,5 °C
20
-5,0°C
25
-2,5°C
30
0°C
35
2,5°C
40
5,0°C
45
7,5°C
50
10,0°C
55
12,5°C
60
15,0°C
65
17,5°C
70
20,0°C
75
22,5°C
80
25,0°C
85
27,5°C
90
30,0°C
95
32,5°C
99
34,5°C
(7)
Stromaufnahme Außenteil
Display
Stromaufnahme
44
6,0 A
46
6,2 A
54
7,4 A
55
7,6 A
58
7,8 A
62
8,0 A
66
8,6 A
67
8,8 A
68
9,0 A
70
9,2 A
72
9,5 A
76
10,0 A
78
10,2 A
80
10,4 A
82
10,6 A
84
11,0 A
88
11,6 A
92
12,0 A
94
12,2 A

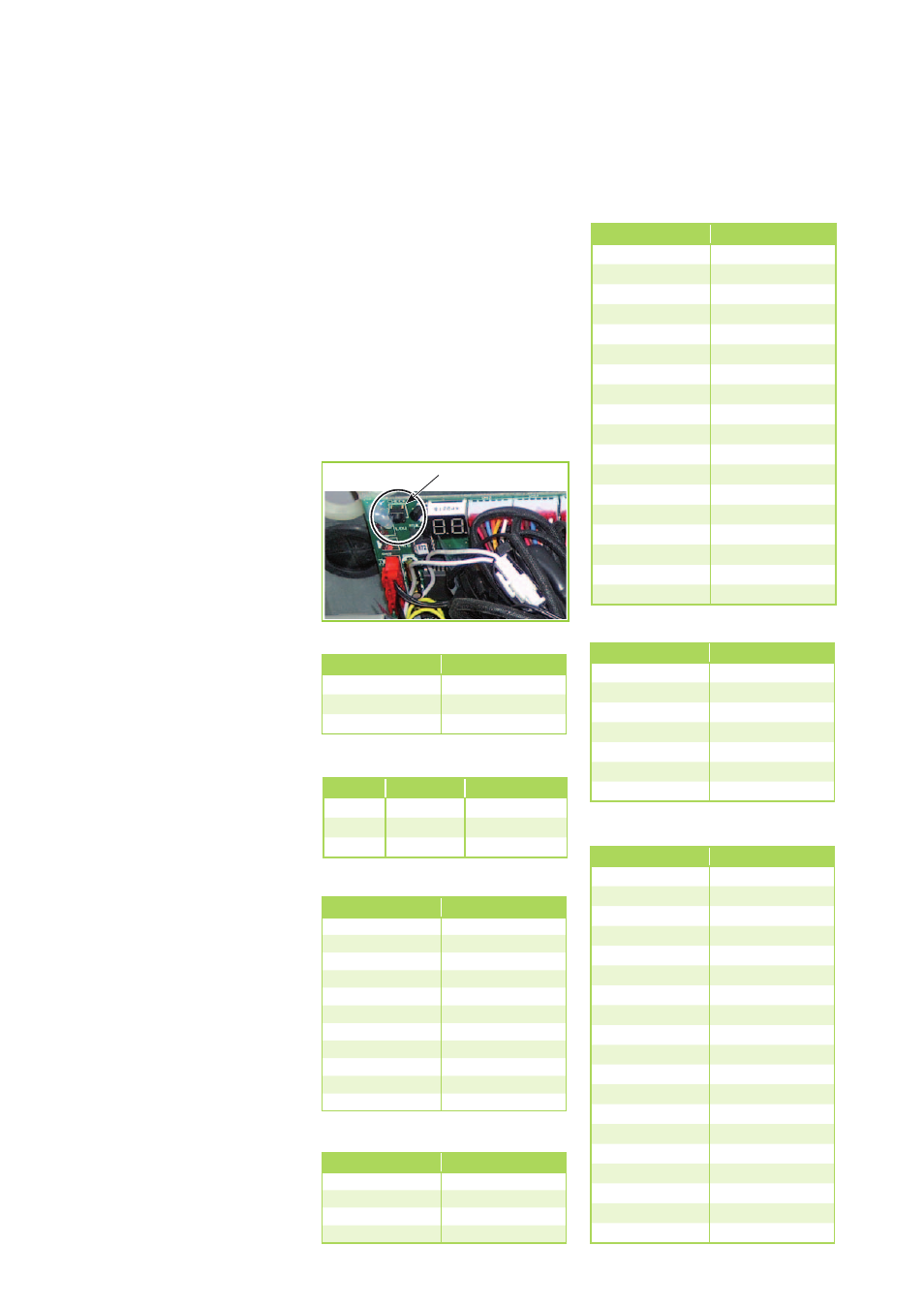

Check-Knopf
Display
Am Display auf der Platine im
Außenteil können die Betriebspa-
rameter der Anlage in der obigen
Reihenfolge abgefragt werden.
Drücken Sie dazu den Check-
Knopf der sich auf der Platine im
AT neben dem Display befindet.
