Elektrischer Anschluss
Bei den Geräten MVT 600-1050
DC muß eine Spannungsver-
sorgung als Netzzuleitung zum
Außenteil sowie die mitgeliefer-
te 4-adrige Steuerleitung vom
Innengerät zum Außentei verlegt
werden.
Wir empfehlen für die Steuerlei-
tungen mit einen Querschnitt von
mindestens 1.5 mm² zu verwen-
den.
Anschluss des Außenteiles
Bevor Sie mit dem Anschluss
beginnen, beachten Sie die fol-
genden Hinweise:
■
Der Anschlusskasten ist bausei-
tig in der Nähe des Außenteiles
zu installieren.
Wir empfehlen, einen Haupt-
bzw. Reparaturschalter
einzusetzen (Bild 9).
■
Die Spannungsversorgung des
Innengerätes erfolgt über die
Verbindungsleitung vom
Außenteil.
■
Die elektrische Absicherung der
Anlage erfolgt laut den tech-
nischen Daten.
Erforderliche Querschnitte
beachten!
■
Wird das Außenteil auf einem
Dach montiert, so ist sicherzu-
stellen, dass es vor Blitz-
einschlägen geschützt wird.
■
Kennzeichnen Sie die elek-
trische Steuerleitung und die
dazugehörigen Kältemittellei-
tungen jedes Innengerätes mit
dem gleichen Buchstaben
(A bis D).

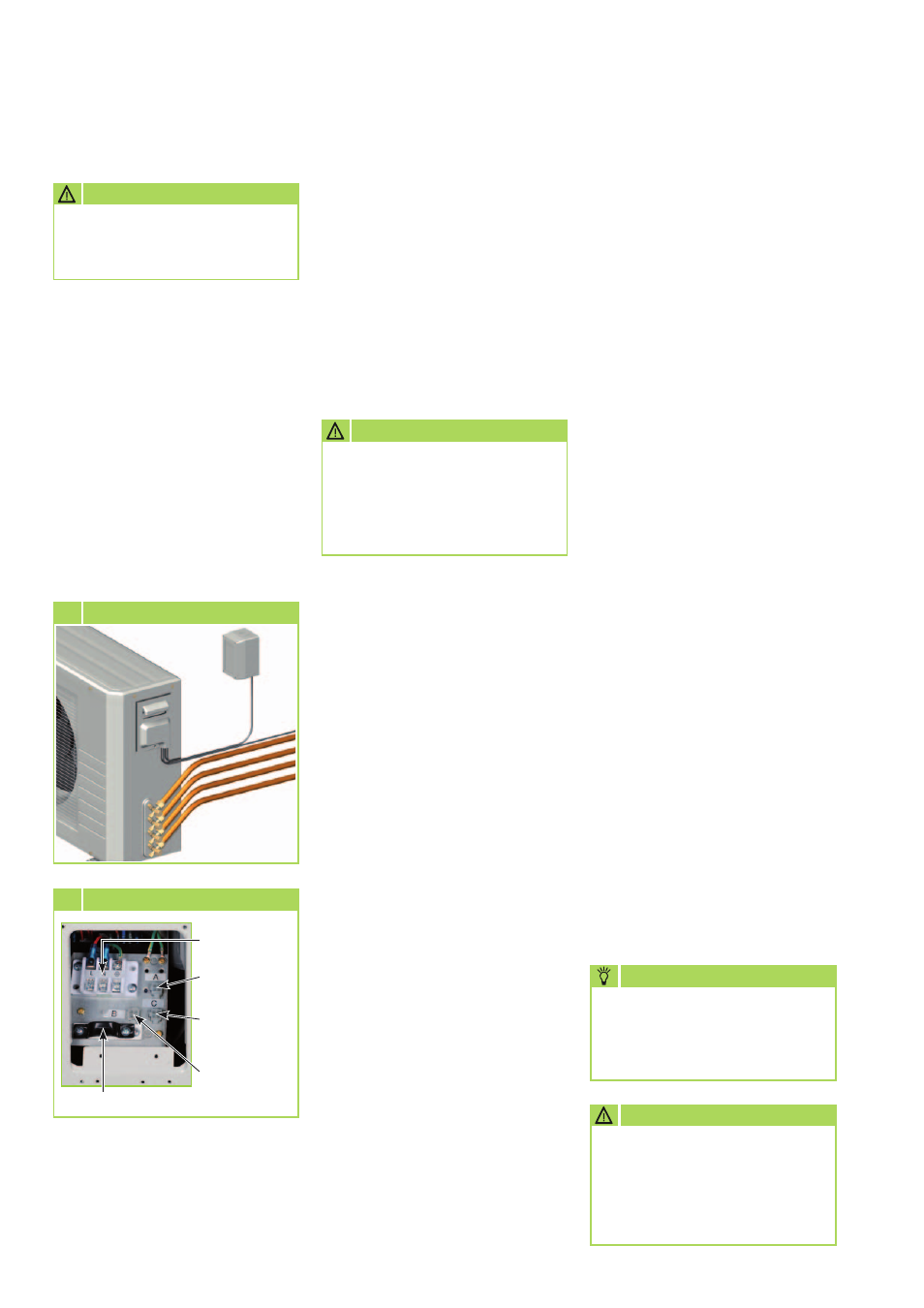

9 Anschluss des Außenteils
Es muß ein Vakuum von
min. 20 mbar abs.
erzeugt werden!
ACHTUNG
Die Dauer der Vakuumerzeugung
richtet sich nach dem Rohr-
leitungsvolumen des Innengerätes
und der Länge der Kältemittel-
leitungen, der Vorgang beträgt
jedoch mindestens 60 Minuten.
Sind Fremdgase und Feuchtigkeit
vollständig aus dem System ent-
fernt worden, werden die Ventile
der Manometerstation geschlossen
und die Ventile des Außenteiles,
wie in Kapitel „Inbetriebnahme“
beschrieben, geöffnet.
Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen. Die Mon-
tage der Elektroanschlüsse hat
spannungsfrei zu erfolgen.
ACHTUNG
10 Anschluss der Leitung
Zugentlastung
Stecker
Steuerleitung
Innengerät A
Stecker
Steuerleitung
Innengerät C
Stecker
Steuerleitung
Innengerät B
Klemmeblock
Netzzuleitung
■
Schließen Sie die Leitungen nur
an Anschlüssen an, die mit dem
gleichen Buchstaben gekenn-
zeichnet sind.
Eine Verwechslung der Zuord-
nung von Steuer- und Kältemit-
telleitungen kann fatale Folgen
wie Kompressorschäden haben!
Zum Anschluss der Leitung gehen
Sie folgendermaßen vor:
1. Entfernen Sie die sich beim
Anschluss befindliche
Seitenwand.
2. Wählen Sie den Querschnitt der
Anschlussleitung gemäß den
Vorschriften aus.
3. Führen Sie die Leitungen durch
die Kantenschutzringe des fest-
stehenden Anschlussbleches.
4. Stecken Sie die Steuerleitung
in den entsprechenden Stecker.
Achten Sie auf die richtige Zu-
ordnung der Kreise.
5. Sollten die mitgelieferten Steu-
erkabel zu kurz sein können
Sie am Innengerät abgeklemmt
und fachgerecht verlängert
werden
6. Verankern Sie die Leitung in der
Zugentlastung und bauen Sie
das Gerät wieder zusammen.
Sämtliche elektrische Steck-
und Klemmverbindungen sind
auf ihren festen Sitz und dauer-
haften Kontakt zu kontrollieren
und ggf. nachzuziehen.
ACHTUNG
Bei einigen Innengeräten sind
zusätzliche Sensorleitungen
bzw. Steuerleitungen‚
erforderlich.
HINWEIS
REMKO MVT...DC
