Seite 11
11
Anschluß des Außenteils
Bevor Sie mit dem Anschluß beginnen, beachten Sie die
folgende Hinweise:
◊
Der Anschlußkasten ist bauseits in
der Nähe des Außenteiles zu instal-
lieren.
Wir empfehlen, einen Haupt bzw.
Reparaturschalter einzusetzen.
◊
Die Stromversorgung für das Innen-
gerät erfolgt über die Verbindungslei-
tung vom Außenteil.
Zum Anschluß der Leitung gehen Sie folgendermaßen
vor:
1. Demontieren Sie den Gerätedeckel.
2. Entfernen Sie die sich beim Anschluß befindliche
Seitenwand.
3. Wählen Sie den Querschnitt der Anschlußleitung ge-
mäß den Vorschriften aus.
4. Führen Sie die beiden Leitungen durch die Kanten-
schutzringe des feststehenden Anschlußbleches.
5. Klemmen Sie die Leitungen gemäß des Anschluß-
schemas an.
6. Verankern Sie die Leitung in der Zugentlastung und
bauen Sie das Gerät wieder zusammen.

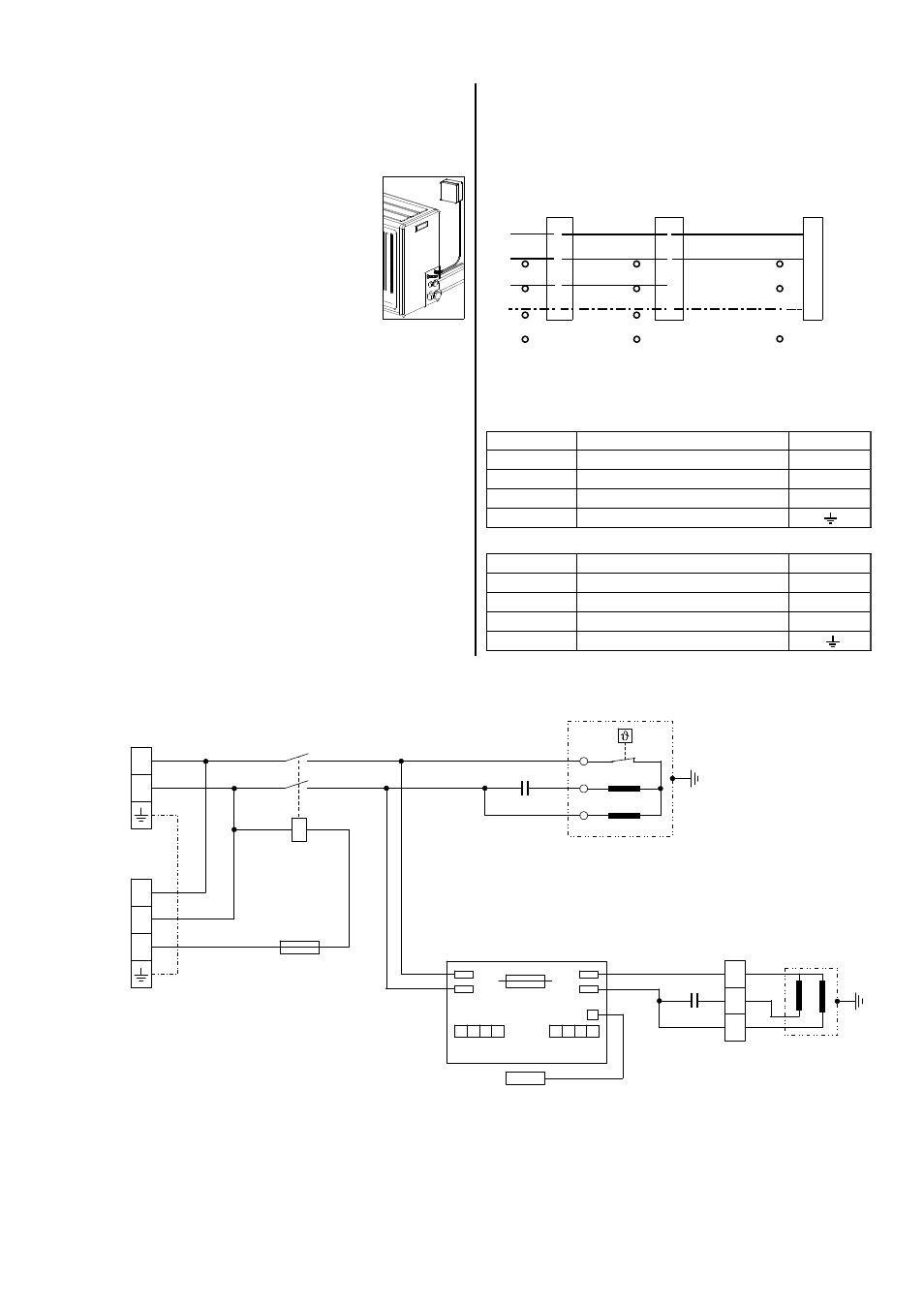

Elektrisches
Anschlußschema
Anschlüsse der Innengeräte RKV-C
Die Klemmen der Innengeräte können je nach Gerätetyp
unterschiedliche Bezeichnungen aufweisen. Die Klem-
men tragen die folgenden Bezeichnungen:
Innengerät
Beschreibung
Außenteil
L1
Außenleiter
A
N
Neutralleiter
N
Y
Steuerleiter Verdichterschütz
2
PE
Schutzleiter
Anschlüsse der Innengeräte RKS-W und RKS-T
Rot
Weiß
Orange
Gelb-Grün
Außenteil
Zum Verdichterschütz
Schutzleiter
Netzzuleitung
Innengerät
A
N
2
L1
N
A
N
2
PE
PE
PE
Steuerleiter
Neutralleiter
Außenleiter
230 V~,
50 Hz,
L1
N
PE
Internes Verdrahtungsschema der Außenteile
A
N
sw
bl
ws
C
S
R
A
N
2
CM 1
C1
TS 1
TS 2
sw
gn/ge
ws
ws
rt
or
Kompressor
KCM1
ws
F1
3A
1
2
1
2
J
P
1
J
P
2
J
P
3
J
P
4
J
P
5
J
P
6
J
P
7
J
P
8
Sicherung
3 A / 250 V
TS 3
Winterregelung
P1
Sensor
VM
C3
br
bl
Ventilator
sw
bn
ws
sw
or
ws
Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten!
◊
Die elektrische Absicherung der Anlage erfolgt laut
den technischen Daten.
oder:
TS1
= Klemmleiste Spannungsversorgung CM1 = Motor (Kompressor)
C3 = Kondensator (Ventilator)
TS2
= Klemmleiste zum Innengerät
VM = Motor (Ventilator)
F1 = Sicherung 3 Ampere
KCM1 = Hauptschütz
C1
= Kondensator (Kompressor)
Innengerät
Beschreibung
Außenteil
R
Außenleiter
A
C
Neutralleiter
N
Y
Steuerleiter Verdichterschütz
2
PE
Schutzleiter
