7
Montageanweisung für
das Fachpersonal
Wichtige Hinweise vor der Installation
Um die Leistung des Klimagerätes nicht zu beeinflussen,
müssen bei der Aufstellung des Außenteiles und der In-
stallation der Kältemittelleitungen einige grundlegende
Regeln beachtet werden:
◊
Beachten Sie, daß die maximale Länge der Kältemittel-
leitung 15 Meter beträgt, bei einer maximalen Höhendif-
ferenz von 10 Metern.
◊ Fügen Sie der Anlage zusätzlich Kältemittel hinzu,
wenn die einfache Länge der Kältemittelleitung 5 Me-
ter überschreitet.
Die Menge des zusätzliche Kältemittels entnehmen
Sie bitte dem Kapitel „Kältemittel hinzufügen“.
◊ Beachten Sie, daß Innengerät und Außenteil der An-
lage technisch aufeinander abgestimmt sind.
Bei Verwendung fremder Komponenten erlischt jegli-
cher Anspruch auf Gewährleistung.
◊ Kontrollieren Sie den Verpackungsinhalt auf Vollstän-
digkeit und das Gerät auf sichtbare Transportschäden.
◊ Melden Sie eventuelle Mängel umgehend Ihrem Ver-
tragspartner und der Spedition. Spätere Reklamatio-
nen können nicht anerkannt werden.
◊ Bringen Sie das Gerät in der Originalverpackung so
nah wie möglich an den Montageort.
Sie vermeiden so Transportschäden.
◊ Vor der Installation sind die elektrischen Anschluß-
werte mit den Daten auf dem Typenschild auf Über-
einstimmung zu prüfen.
◊ Entfernen Sie die Schutzkappen der Gerätean-
schlüsse erst kurz vor dem Verbinden mit den Kälte-
mittelleitungen.
◊ Knicken Sie nie die Kältemittelleitungen und drücken
Sie diese nicht ein.
◊ Beachten Sie, daß bei der Installation und Wartung
von Klimaanlagen Gefahren durch hohe Drücke und
elektrische Spannungen entstehen können.
◊ Lassen Sie bei demontierten Abdeckungen erhöhte
Vorsicht walten.
Die Bauteile des Kältemittelkreislaufes können Tem-
peraturen von über 70 °C erreichen.
◊
Wählen Sie einen Montageort, der einen freien Luft-
ansaug und -ausblas gewährleistet.
Sicherheitsabstände entnehmen Sie der Zeichnung
im Abschnitt „Mindestfreiräume“.
◊ Schließen Sie die Netzversorgung nur an das Außenteil
an. Die Steuerleitungen zum Innengerät sollten Sie
zusammen mit den Kältemittelleitungen verlegen.
◊
Führen Sie alle elektrischen Anschlüsse nach den
gültigen DIN- und VDE Bestimmungen durch.
◊ Achten Sie darauf, daß die gesamten Kältemittellei-
tungen, einschließlich aller Verbinder und Ventile, dif-
fusionsdicht wärmegedämmt sind.
Vermeidbare Installationsfehler
Berücksichtigen Sie bei der Installation unbedingt die
folgende Punkte:
◊ Verlegen Sie die Leitungen vom Innengerät zum Au-
ßenteil und halten Sie die Länge der Kältemittellei-
tungen so kurz wie möglich.
◊ Öffnen Sie die Absperrventile der Kältemittelleitungen
erst nach Beendigung der kompletten Installation.
◊ Befestigen Sie elektrische Leitungen stets ordnungs-
gemäß in den Elektroklemmen.
Es könnte sonst zu Bränden kommen.
◊ Schotten Sie offene Kältemittelleitungen gegen den
Eintritt von Feuchtigkeit durch geeignete Kappen,
bzw. Klebebänder ab.
◊ Vermeiden Sie unnötige Biegungen.
Sie minimieren so den Druckverlust in den Kältemittel-
leitungen und gewährleistenden den freien Rückfluß
des Kompressoröls.
◊ Treffen Sie besondere Vorkehrungen bezüglich der
Ölrückführung, wenn das Außenteil oberhalb des In-
nengerätes angeordnet ist.
Siehe Abschnitt Ölrückführungsmaßnahmen.
◊ Installieren Sie das Gerät nicht in unmittelbarer Nähe
von Geräten mit intensiver Wärmestrahlung wie z. B.
Glasreflexionsflächen.
Die Montage in der Nähe von Wärmestrahlungen redu-
ziert die Wärmeabgabe der Lamellen des Außenteiles.

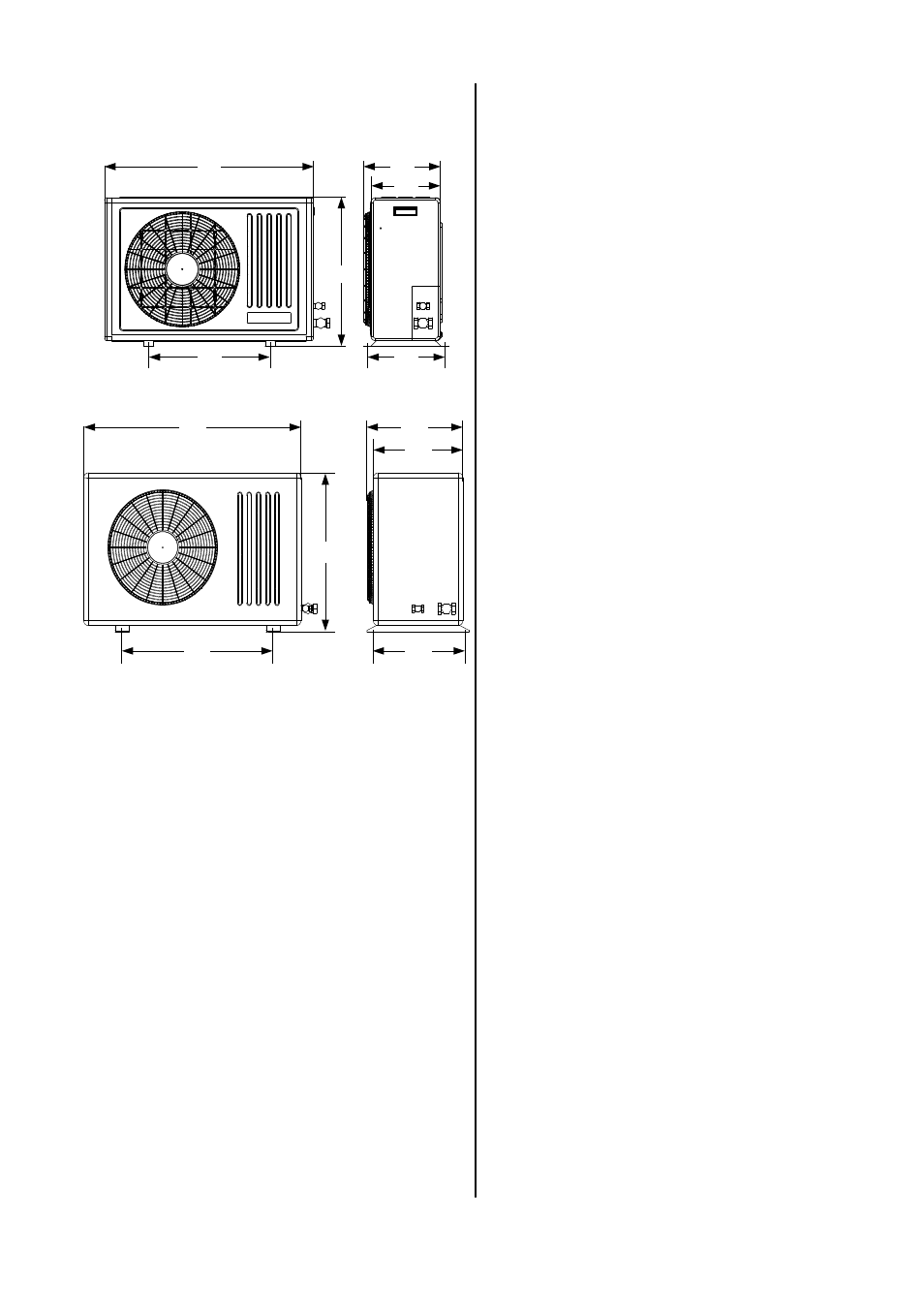

Abmessungen
615
295
322 860
510 320
RKS 510, RKS 513, RKS 518
645
345
417 997
560 335
RKS 524
