Installation

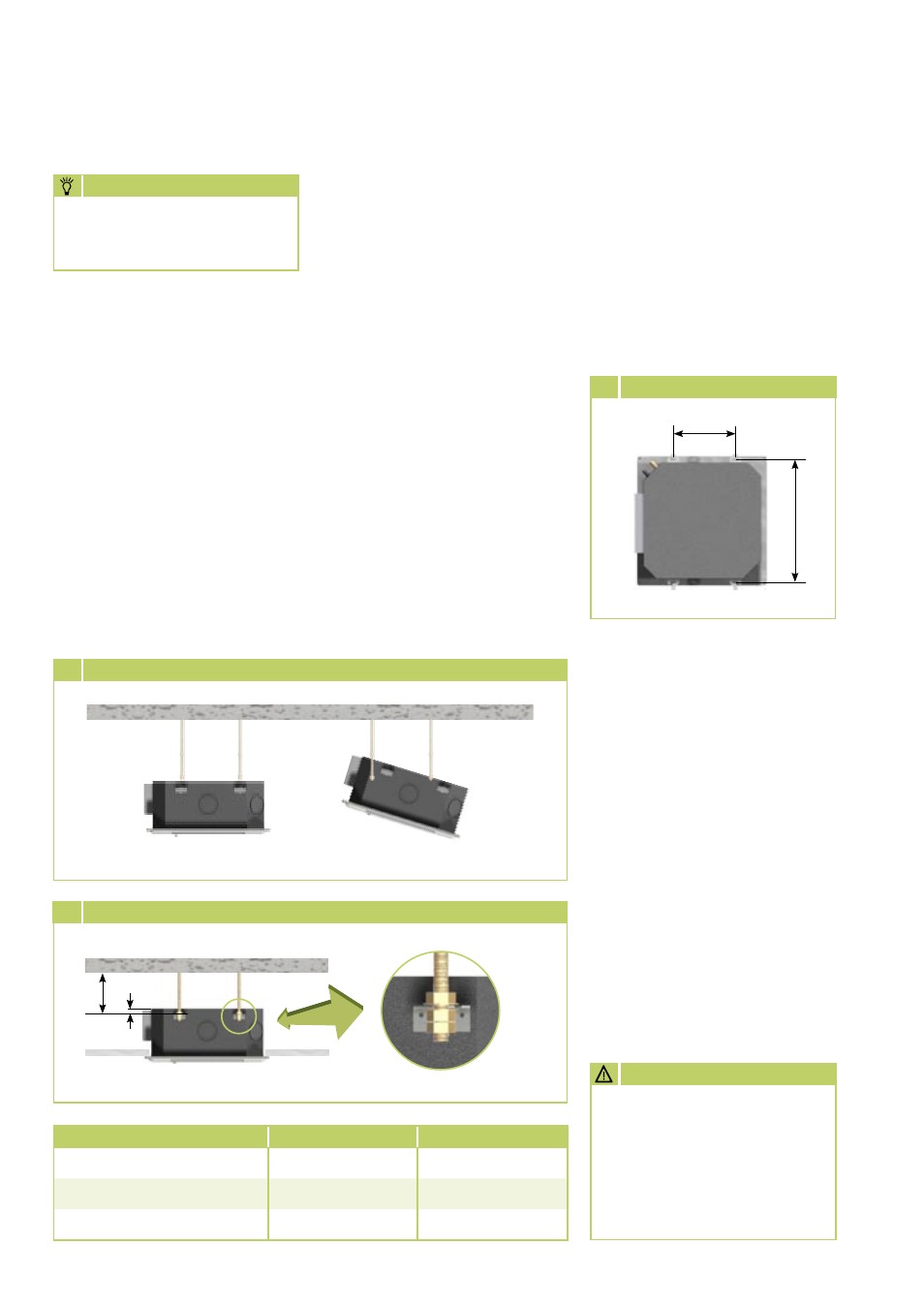

Geräteinstallation
Das Innengerät wird an vier Ge-
windestangen mit der Abdeckung
nach unten, unter Beachtung des
Deckenrasters und eventueller
Einbauten, installiert.
1. Markieren Sie gemäß den
Abmessungen der eingesetz-
ten Deckenkassette (Bild )
die Befestigungspunkte der
Gewindestangen an statisch
zulässigen Bauwerksteilen und
oberhalb der Zwischendecke.
2. Sollen Zweitraum- und Frisch-
luftanschlüsse eingebaut
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
HIN�EIS HIN�EIS
 Geräteaufhängung
280
615
Maße in mm RKT 260-20 RKT 60
Abstand A 35 35
Abstand B 25 25
Geräteaufhängung 615 x 280 615 x 810
 Gerät einhängen
werden, sind die erforderlichen
Anschlußstutzen vor der
Gerätemontage anzubauen.
Siehe Abschnitt Zweitraum–
und Frischluftanschluß.
3. Setzen Sie das Innengerät in
die Gewindestangen ein und
bringen Sie die Geräte durch die
untere Mutter in eine waage-
rechte Position (Bild ).
Nur so ist der Ablauf des Kon-
densatwassers in die Auffang-
wanne gewährleistet.
4. Halten Sie dabei den Abstand
Maß A, (Bild 10) wie in der
Tabelle unten angegeben,
zwischen Unterseite der Auf-
hängung und Unterseite der
Befestigung ein.
5. Schließen Sie, wie im weiteren
beschrieben, die Kältemittel-,
Elektro- und Kondensatleitung
Das Gerät ist werkseitig mit
einer Füllung aus getrocknetem
Stickstoff zur Dichtigkeits-
kontrolle versehen worden.
Der unter Druck stehende
Stickstoff entweicht beim
Lösen der Überwurfmuttern
ACHTUNG ACHTUNG
Anschluß der
Kältemittelleitungen
Der bauseitige Anschluß der
Kältemittelleitungen erfolgt auf
einer abgeschrägten Geräteseite.
Gegebenfalls ist an den Innengerä-
ten eine Reduzierung, bzw. Erwei-
terung zu installieren.
Diese Verschraubungen liegen dem
Innengerät als Beipack serienmäßig
bei.
Nach erfolgter Montage sind die
Verbindungen dampfdiffusions-
dicht zu isolieren.
an das Innengerät an.
6. Überprüfen Sie nochmals die
waagerechte Ausrichtung des
Gerätes.
7. Ziehen Sie zum Abschluss die
Gegenmutter an und montieren
die Abdeckung.
10 Gerät befestigen
Statisches Bauwerksteil
Statisches Bauwerksteil
B
A
REMKO SV
