Kondensatanschluß
Auf Grund der Taupunktunter-
schreitung am Register kommt
es während des Heizbetriebes
zur Kondensatbildung.
Unterhalb des Registers befindet
sich eine Auffangwanne mit se-
rienmäßiger Kondensatpumpe und
Schwimmerschalter.
Sollte der Schwimmerschalter auf
Grund mangelndem Abtransport
des Kondensat eine Sicherheitsab-
schaltung durchführen, schaltet die
Pumpe sofort ein und läuft ca. drei
Minuten nach.
■
Die bauseitige Kondensatlei-
tung ist mit einem Gefälle von
min. 2 % zu verlegen. Gegebe-
nenfalls sehen Sie eine dampf-
diffusionsdichte Isolation vor.
■
Befindet sich das Niveau der
Kondensatleitung an dem Gerät
oberhalb des Geräteaustrittes,
so ist die Leitung sofort vertikal
nach oben (max. 1000 mm ab
Unterkante Gerät) und dann
mit Gefälle zum Abfluß zu ver-
legen.
■
Führen Sie die Kondensatlei-
tung des Gerätes frei in die Ab-
laufleitung. Falls das Kondensat
in eine Abwasserleitung geführt
wird, sehen Sie einen Siphon
als Geruchsverschluß vor.
■
Bei einem Gerätebetrieb unter
0 °C Außentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
Ggf. ist eine Rohrbegleitheizung
vorzusehen.
■
Nach erfolgter Verlegung muß
der freie Ablauf des Kondensats
überprüft und eine permanente
Dichtheit sichergestellt werden.

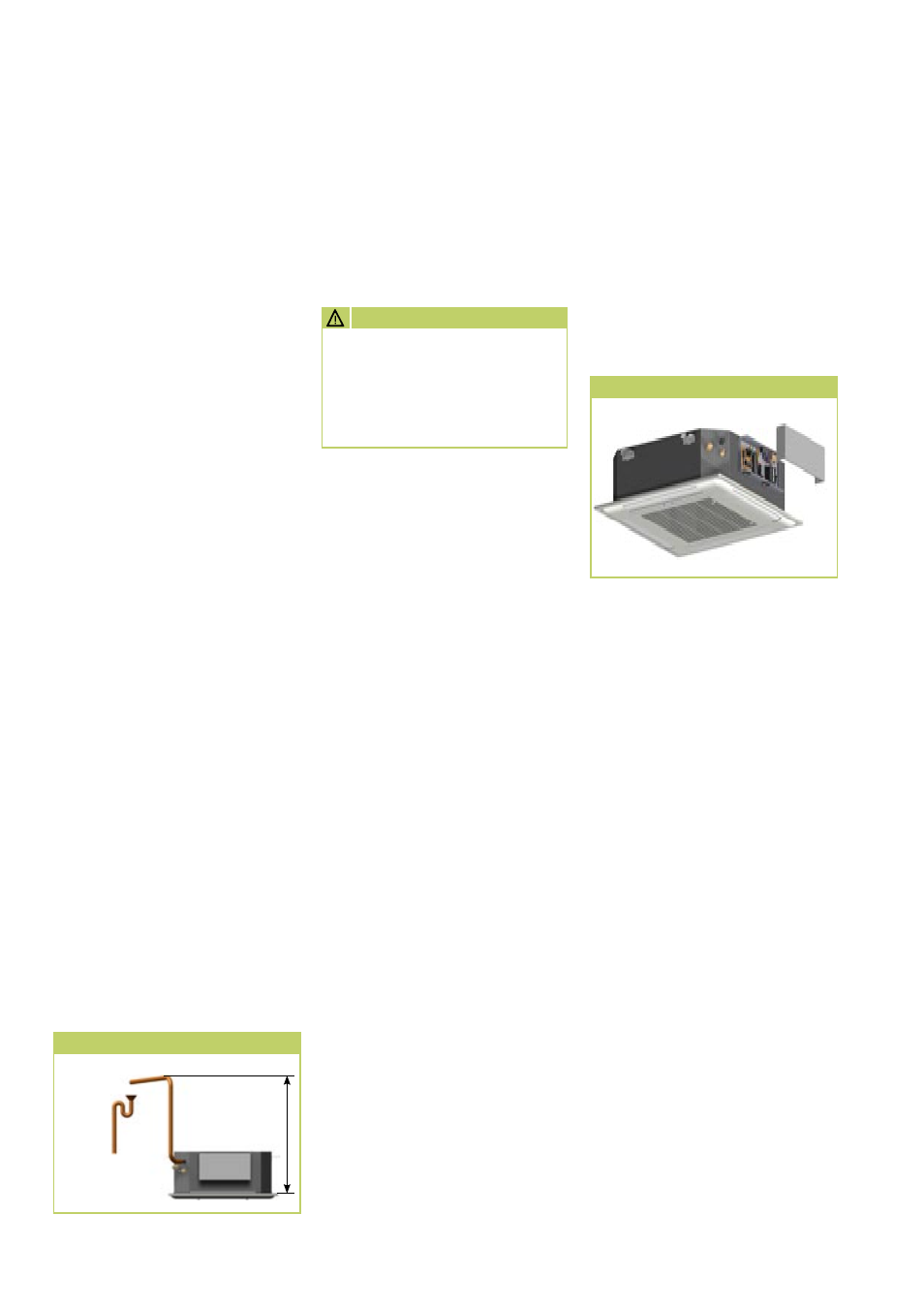

Kondensatanschluß
Kondensatanschluß
19 mm außen
mind. 2 % Gefälle
Siphon
maximal
1000 mm
Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen. Die Mon-
tage der Elektroanschlüsse hat
spannungsfrei zu erfolgen.
ACHTUNG ACHTUNG
Elektrischer Anschluß
Bei den Geräten ist eine Netzzulei-
tung als Spannungsversorgung am
Außenteil und eine Steuerleitung
zum Innengerät zu installieren und
entsprechend abzusichern.
■
Wir empfehlen, bauseitig einen
Haupt- / Reparaturschalter in
der Nähe des Außenteiles zu
installieren.
■
Die Spannungsversorgung
erfolgt am Außenteil, das
Innengerät wird über die
Steuerleitung vom Außenteil
zum Innengerät versorgt.
■
Die Klemmleisten der Anschlüs-
se befinden sich hinter dem
Gerätedeckel des Außenteiles.
■
Wird bei dem Gerät eine als
Zubehör erhältliche Konden-
satpumpe eingesetzt, ist bei
der Verwendung des Abschalt-
kontaktes der Pumpe ggf. ein
zusätzliches Relais zur Erhöhung
der Schaltleistung, zur Abschal-
tung des Kompressors,
erforderlich.
■
Werden die Leitungen in
Bereichen mit starken magne-
tischen Feldern verlegt, sollten
die Steuerleitungen als abge-
schirmte Leitung ausgeführt
sein.
■
Die elektrische Absicherung
der Anlage erfolgt laut den
technischen Daten.
Anschluß des Innengerätes
Alle Anschlüsse sind im Schaltka-
sten vorzunehmen.
Die Anschlußklemmen befindet
sich seitlich am Gerät innerhalb der
Zwischendecke.
Zum Anschluß gehen Sie bitte
folgendermaßen vor:
1. �ffnen Sie die Abdeckung des
Schaltkastens, indem Sie die Be-
festigungsschrauben entfernen
und die Abdeckung abnehmen.
2. Führen Sie die spannungsfreie
Leitung durch die Kanten-
schutzringe in den Schaltka-
sten ein und arretieren Sie die
Leitung in der Zugentlastung.
3. Verbinden Sie dann die Leitung
laut Anschlußschema.
4. Verbinden Sie die elektrischen
Stecker der Abdeckung mit den
entsprechenden Gegenstücken
der Kassette.
Eine Verwechslung ist nicht
möglich.
5. Montieren Sie alle demontierten
Teile.
Anschlußklemmen
