Anschluß des Außenteils
Bevor Sie mit dem Anschluß begin-
nen, beachten Sie die folgenden
Hinweise:
■
Der Anschlußkasten ist bausei-
tig in der Nähe des Außenteiles
zu installieren. Wir empfehlen,
einen Haupt bzw. Reparatur-
schalter einzusetzen.
■
Die Spannungsversorgung
des Innengerätes erfolgt über
die Verbindungsleitung vom
Außenteil.
■
Die elektrische Absicherung
der Anlage erfolgt laut den
technischen Daten.
Zum Anschluß der Leitung gehen
Sie folgendermaßen vor:
1. Demontieren Sie den Geräte-
deckel.
2. Entfernen Sie die beim An-
schluß befindliche Seitenwand.
3. Wählen Sie den Querschnitt
der Anschlußleitung gemäß den
Vorschriften aus.
4. Führen Sie die beiden Leitungen
durch die Kantenschutzringe
des feststehenden Anschluß-
bleches.
5. Klemmen Sie die Leitungen ge-
mäß des Anschlußschemas an.
6. Verankern Sie die Leitung in der
Zugentlastung und bauen Sie
das Gerät wieder zusammen.

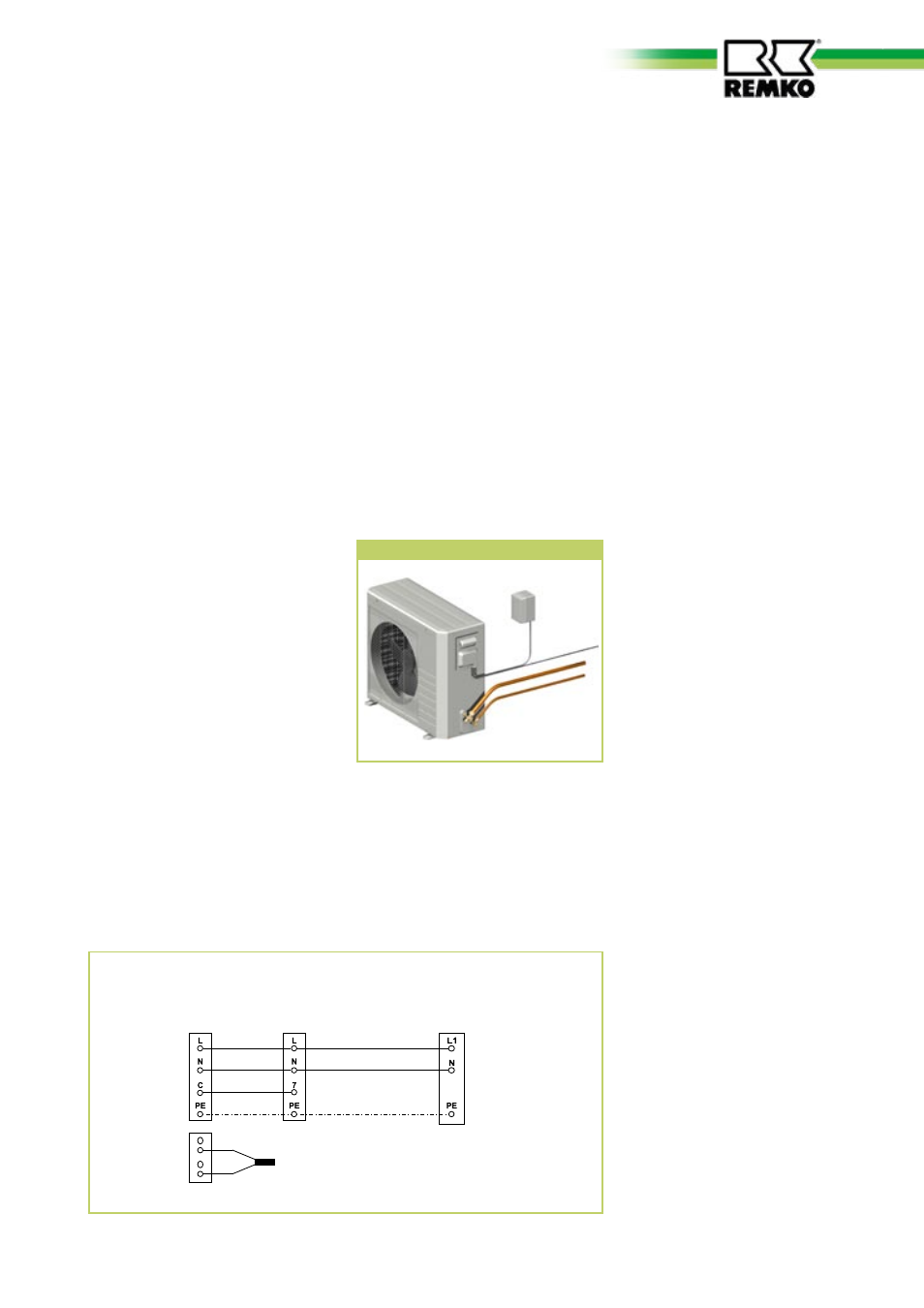

Montage des Anschlußkasten
Elektrisches Anschlußschema
20 V~,
0 hz,
L1 / N / PE
SV 260-20
Außenteil Innengerät Netzzuleitung
Neutralleiter
Außenleiter
Schutzleiter
Steuerleiter Kompressorschütz
Temperatursensor des Innengerätes
im Schaltkasten befestigen!
