REMKO SV 260 - Handbuch (Seite 5)

Die Geräte werden in einer stabilen
Transportverpackung geliefert.
Überprüfen Sie bitte die Geräte so-
fort bei Anlieferung und vermerken
eventuelle Schäden oder fehlende
Teile auf dem Lieferschein und
informieren Sie den Spediteur und
Ihren Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernommen
werden.
Die Raumklimageräte SV 260-520
verfügen über ein REMKO SV...AT
Außenteil sowie über ein Innen-
gerät SV...IT.
Das Außenteil dient im Kühlbetrieb
zur Abgabe der vom Innengerät
aus dem zu kühlenden Raum ent-
nommenen Wärme an die Außen-
luft.
Das Außenteil ist im Außenbereich
oder unter Beachtung bestimmter
Erfordernisse in Innenbereichen
montierbar.
Das Innengerät ist im Innenbereich
für Zwischendecken mit Euroraster-
Abmessungen konzipiert. Unsicht-
bar innerhalb der Zwischendecke
befindet sich die Kassette, sichtbar
ist lediglich die Abdeckung.
Die Bedienung erfolgt über eine
Infrarot-Fernbedienung.
Das Außenteil besteht aus einem
Kältekreis mit Kompressor,
Lamellenverflüssiger, Verflüssi-
gerventilator und Drosselorgan.
Die Ansteuerung des Außenteiles
erfolgt über die Regelung des
Innengerätes.
Das Innengerät besteht aus
Lamellenverdampfer, Verdampfer-
ventilator, Regelung und Konden-
satwanne.
Als Zubehör sind Winterrege-
lungen, Bodenkonsolen, Wand-
konsolen, Kältemittelleitungen,
Kabel-Fernbedienungen und
Kondensatpumpen erhältlich.
Gerätebeschreibung
Transport und
Verpackung

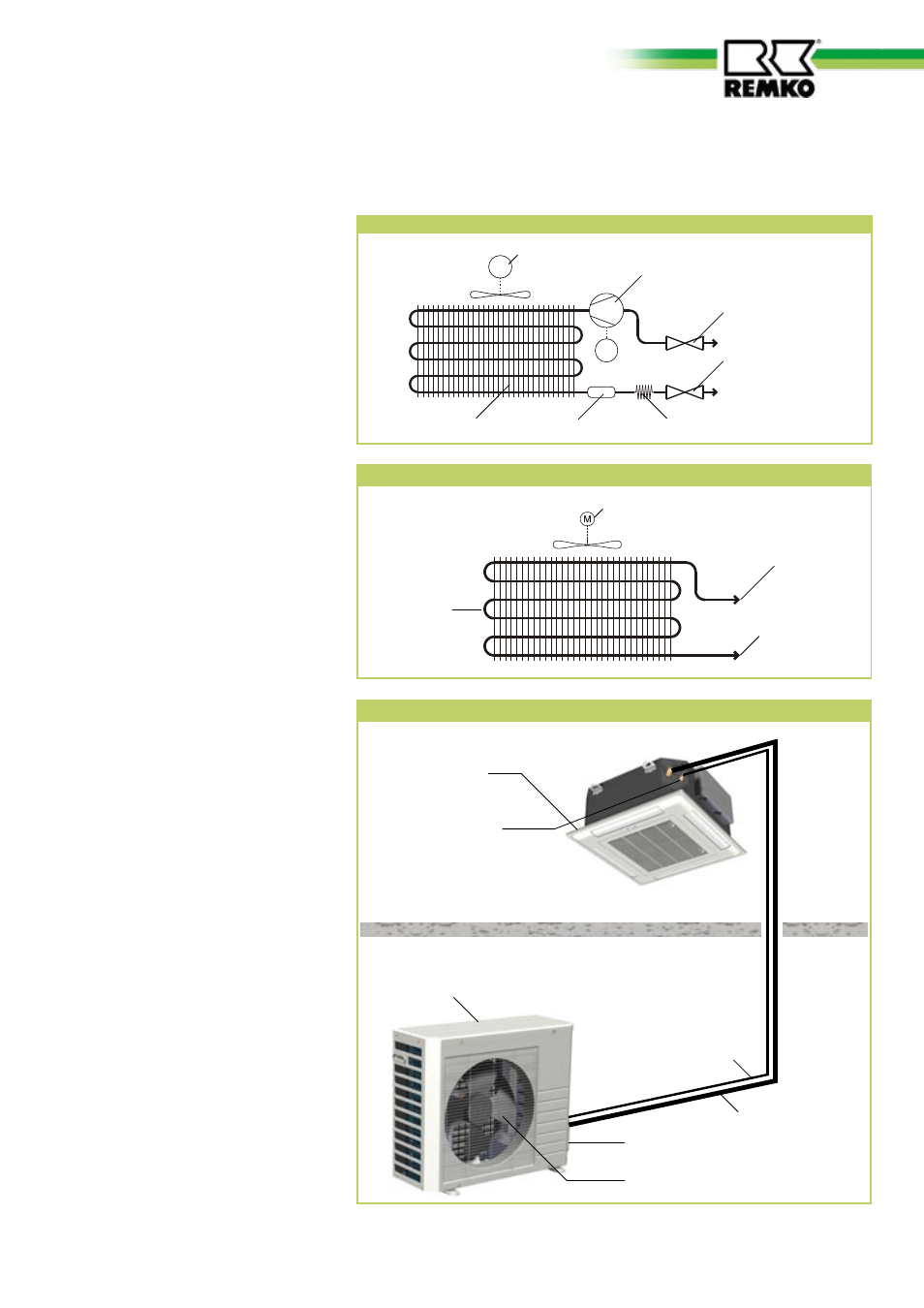

Schema Kältekreis Außenteil
M
M
Verflüssigerventilator
Anschlußventil
Saugleitung
Anschlußventil
Einspritzleitung
Kompressor
Drosselorgan Kapillarrohr Kapillarrohr Kapillarrohr Filtertrockner Verflüssiger
Schema Kältekreis Innengerät
Verdampferventilator
Anschluß Saugleitung
Anschluß Einspritzleitung
Verdampfer
Die Verbindung zwischen Innengerät und Außenteil wird mit
Kältemittelleitungen hergestellt.
Außenteil
Systemaufbau
Absperrventil
Innengerät mit
Abdeckung
Verflüssigerventilator
Innenbereich
Außenbereich
Einspritzleitung
Saugleitung
Kondensatleitung
