11
JP 3
Anschluß
Fernbedienung (Zubehör)
Ein/Aus-Schalter
(bauseits – erforderlich)
Anschluss
Spannungsversorgung
400V/ 3 N Pe/ 50 Hz

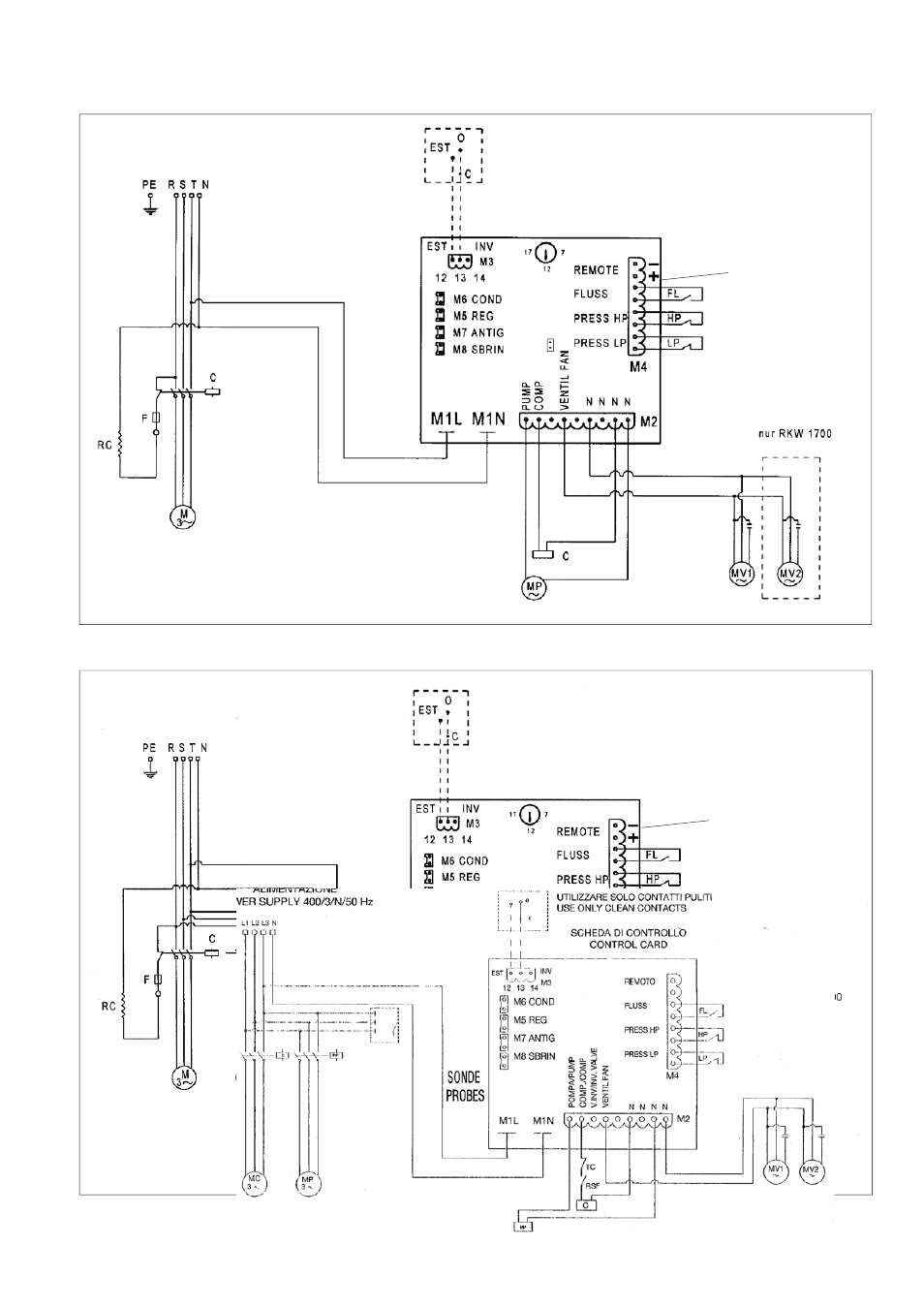

Anschlußplan RKW 2800/4000
M Ver-
0276.01
Bild 17
Anschlussplan RKW 1200/1700
Anschluss
Fernbedienung (Zubehör)
Ein/Aus-Schalter
(bauseits – erforderlich)
Anschluss
Spannungsversorgung
400V/ 3 N Pe/ 50 Hz
JP 3
M Verdichter FL Durchflusswächter
MP Umwälzpumpe HP Hochdruckwächter
MV Ventilator LP Niederdruckwächter
RC Kurbelwannenheizung M6 Temp. Fühler Kondensator
F Feinsicherung (250V/4A) M5 Temp. Fühler Rücklauf
JP3 Jumper für Fernbedienung M7 Temp. Fühler Vorlauf
C Verdichterschütz
0275.01
Bild 16
