Anschluss
Fernbedienung (Zubehör)
Ein/Aus-
Schalter
(bauseits
erforderlich)
Anschluss
Spannungsversorgung
400V/ 3 N Pe/ 50 Hz
JP 3
M Verdichter
FL Durchflusswächter
MP Umwälzpumpe
HP Hochdruckwächter
MV Ventilator
LP Niederdruckwächter
RC Kurbelwannenheizung
M6 Temp. Fühler Kondensa-
tor
F
Feinsicherung (250V/4A)
M5 Temp. Fühler Rücklauf
JP3 Jumper für Fernbedienung
M7 Temp. Fühler Vorlauf
C Verdichterschütz
0275.01

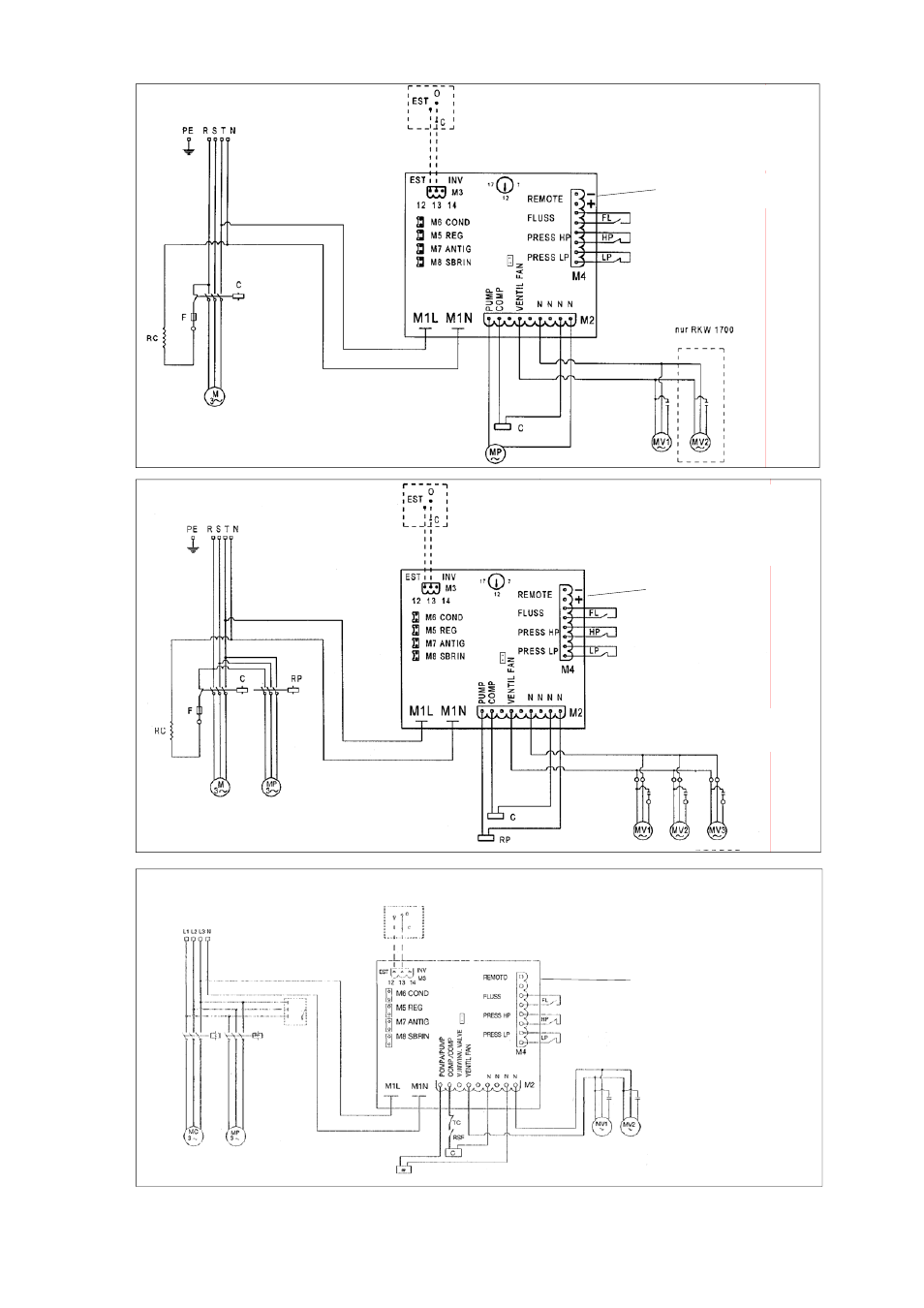

Anschlussplan RKW 1200/1700
JP 3
Anschluß
Fernbedienung (Zubehör)
Ein/Aus-
Schalter
(bauseits
erforderlich)
Anschluss
Spannungsversorgung
400V/ 3 N Pe/ 50 Hz
Anschlußplan RKW 2800
M Verdichter
FL Durchflusswächter
MP Umwälzpumpe
HP Hochdruckwächter
MV Ventilator
LP Niederdruckwächter
RC Kurbelwannenheizung
M6 Temp. Fühler Kondensator
F
Feinsicherung (250V/4A)
M5 Temp. Fühler Rücklauf
JP3 Jumper für Fernbedienung
M7 Temp. Fühler Vorlauf
C Verdichterschütz
RP
Relais
Umwälzpumpe
0276.01
JP 3
Anschluß
Fernbedienung (Zubehör)
Ein/Aus-Schalter
(bauseits
erforderlich)
Anschlußplan RKW 4000
M Verdichter
FL Durchflusswächter
MP Umwälzpumpe
HP Hochdruckwächter
MV Ventilator
LP Niederdruckwächter
RC Kurbelwannenheizung
M6 Temp. Fühler Kondensator
F
Feinsicherung (250V/4A)
M5 Temp. Fühler Rücklauf
JP3 Jumper für Fernbedienung
M7 Temp. Fühler Vorlauf
C Verdichterschütz
RP
Relais
Umwälzpumpe
TC Überhitzungsschutz
Verdichter
RSF
Phasenfolgerelais
Anschluss
Spannungsversorgung
400V/ 3 N Pe/ 50 Hz
RSF
