Nach Einschalten des Gerätes oder bei Wärmebe-
darf (vollautomatischer Heizbetrieb über Raumther-
mo-stat) schaltet sich der Gebläseöl-/ bzw. Gebläse-
gasbrenner automatisch ein. Die Brennkammer mit
Wärmetauscher wird nunmehr bis zum Erreichen der
Solltemperatur aufgeheizt.
Nach Erreichen der Solltemperatur schaltet sich der
Zuluftventilator automatisch ein. Es wird Warmluft
ausgeblasen.
Durch den Dreifach-Kombinationsregler und den
Brennerautomaten (Bestandteil des Öl-/oder Gas-
brenners) werden alle Gerätebetriebsarten vollauto-
matisch durchgeführt und sicher überwacht.
Nach Abschalten des Gerätes über den Betriebs-
schalter oder durch den Raumthermostaten läuft der
Zuluftventilator zur Kühlung der Brennkammer mit
Wärmetauscher eine gewisse Zeit nach und schaltet
selbsttätig aus.
Abhängig vom Wärmebedarf wiederholt sich der
beschriebene Funktionsablauf.
Bei eventuellen Unregelmäßigkeiten oder Erlöschen
der Flamme wird das Gerät durch den Brennerauto-
maten abgeschaltet. Die Störlampe des Automaten
leuchtet auf. Ein Neustart kann erst nach der manu-
ellen Entriegelung des Brennerautomaten erfolgen.
Ein Sicherheits-Temperaturbegrenzer (STB) unter-
bricht die Brennerfunktion bei Überhitzung.
Die manuelle Entriegelung des STB kann erst nach
Abkühlung des Gerätes erfolgen.
Wichtig!
Das Gerät darf niemals vor Ablauf der gesamten
Nachkühlphase (außer in Notsituationen) vom
Umstellhebel
„AUTO" Automatische Steuerung des Zuluftventila-
tors über den Ventilatorregler (TR) abhängig von der
Lufttemperatur.
„MAN" Der Zuluftventilator läuft im Dauerbetrieb un-
abhängig von der Lufttemperatur und kann zur Dau-
erbelüftung genutzt werden.
Hinweis !
Das Gerät hat eine Fühler-Eigenüberwachung und ist
kältesicher bis -20°C; unter -20°C schaltet das Gerät
ab, bei Temperaturanstieg jedoch wieder ein.
Bei Beschädigung des Fühlers oder des Kapillarroh-
res, sowie bei Erreichen einer Übertemperatur von
ca. 220 °C wird das Füllmedium entleert und das
Gerät schaltet zur Sicherheitsseite hin ab. Das Gerät
ist nicht mehr funktionsfähig und muß ausgetauscht
werden.
Bei eventuellem Austausch des Dreifach-Kombinati-
onsreglers ist nur ein Original Ersatzteil EDV-Nr.
1102561 zu verwenden. Achten Sie auf eine sorgfäl-
tige Installation und Montage.
Die Kapillarrohre dürfen nicht in unmittelbarer
Nähe von den Lötstellen gebogen werden.
Die Kapillarrohre dürfen beim Einbau nicht
beschädigt oder scharfkantig geknickt werden.
Die Fühler dürfen nur an der werksseitig vorge-
sehenen Befestigungslasche befestigt werden.
Die Fühler müssen stets staub- und schmutzfrei
TR
STB
TW
Umstell-
hebel

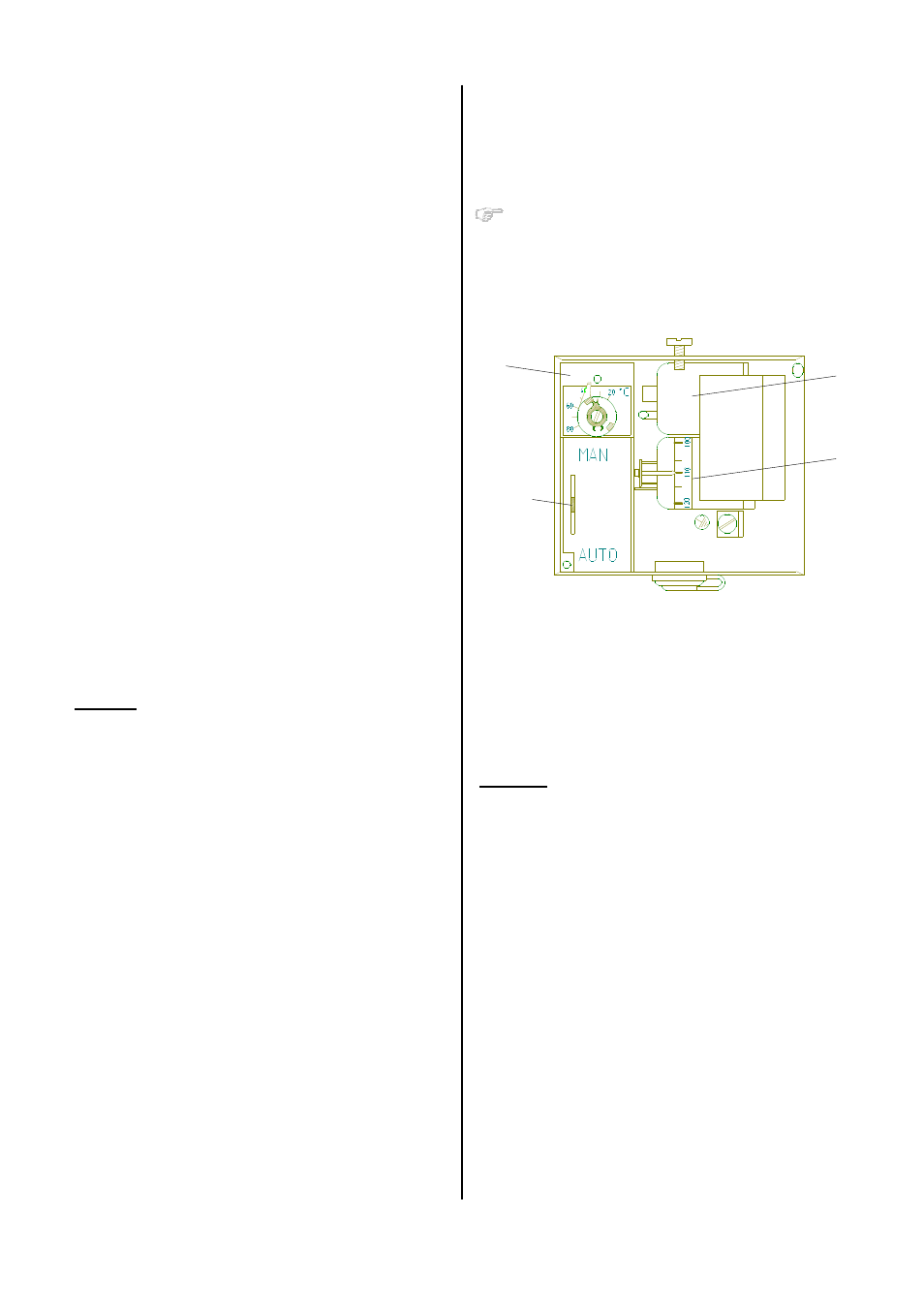

Abb. o. Gehäusedeckel
Dreifach-Kombinationsregler
2 !" %" % !"
Dreifach-Kombinationsregler nach DIN 3440
Das Gerät hat 3 Funktionen:
Ventilatorregler (TR)
Temperaturwächter für den Brenner (TW)
Sicherheits-Temperaturbegrenzer (STB)
Ventilatorregler (TR)
Der Schaltpunkt kann über den Stellhebel eingestellt
werden (Sollwert ca. 35-40 °C). Die Schaltdifferenz-
einstellung sollte auf min-Wert (8K) stehen.
Temperaturwächter für den Brenner (TW)
Der Schaltpunkt (Sollwert ca. 110 -115 °C) kann
durch den Stellhebel an der Sollwertspindel
Sicherheits-Temperaturbegrenzer (STB)
Der Schaltpunkt ist nach DIN 3440 fest eingestellt.
Eine Wiedereinschaltsperre verhindert nach Auslö-
sung einen Neustart des Brenners.
Der Rückstellknopf ist von außen zu betätigen.
Vor Rückstellung sind die Betriebsbe-
dingungen des Gerätes zu überprüfen,
damit ein erneutes Überschreiten der
STB-Temperatur vermieden wird.
Die Sicherheitseinrichtung darf im Gerätebetrieb weder überbrückt noch blockiert werden!
