Das Modul ist ausschließlich für die lokale Netze (LAN) bestimmt. Es kann nicht
direkt an die nicht-lokalen Rechnernetze (WAN, MAN) angeschlossen werden.
Die Verbindung mit einem nicht-lokalen Netz kann über einen Router oder das
Modem xDSL erfolgen.
Das Modul eignet sich für die Montage in Innenräumen mit normaler Luftfeuchtigkeit.
1. Stellen Sie die Moduladresse ein (siehe: A
DRESSEINSTELLUNG
).
2. Montieren Sie das Modul im Gehäuse. Soll die Alarmzentrale über Ethernet (TCP/IP) mit
Hilfe des Programms D
LOAD
X konfiguriert werden, dann muss das Modul in demselben
Gehäuse montiert werden, wie die Zentrale.
3. Verbinden Sie die Klemmen des Moduls mit den Klemmen der Alarmzentrale gem. der
Tabelle 1 (zur Stromversorgung des Moduls kann man auch einen anderen
Stromversorgungseingang der Zentrale verwenden). Wir empfehlen die Verbindung
mittels eines geraden ungeschirmten Kabels auszuführen. Bei der Verwendung eines
Twisted-Pair-Kabels beachten Sie, dass die Signale CKM (Uhr) und DTM (Daten) nicht in
einem Paar verdrillter Leitungen geleitet werden sollen.
ETHM-1
INTEGRA
VERSA
+12V
+KPD
KPD
COM
COM
COM
DTM
DTM
DTA
CKM
CKM
CLK
Tabelle 1.
4. Schließen Sie an die Klemmen TMP und COM den Sabotagekontakt des Gehäuses an
(oder verbinden Sie die Klemmen TMP und COM zusammen).
5. Schließen Sie das Modul an Ethernet an. Verwenden Sie ein dem Standard 100Base-TX
entsprechendes Kabel (genauso wie beim Anschluss an das Computernetzwerk).
6. Soll die Alarmzentrale über Ethernet (TCP/IP) mittels des Programms D
LOAD
X konfiguriert
werden, dann verbinden Sie den Port RS-232 des Moduls mit dem Port RS-232 der
Zentrale. Je nach der Alarmzentrale verwenden Sie zur Verbindung ein entsprechendes
Kabel (die erwähnten Kabel sind im SATEL-Angebot verfügbar):
INTEGRA mit der Buchse Typ PIN5: PIN5/PIN5 (siehe: Abb. 2)
INTEGRA mit der Buchse Typ RJ / INTEGRA Plus: RJ/PIN5 (siehe: Abb. 3)
VERSA: PIN5/RJ-TTL

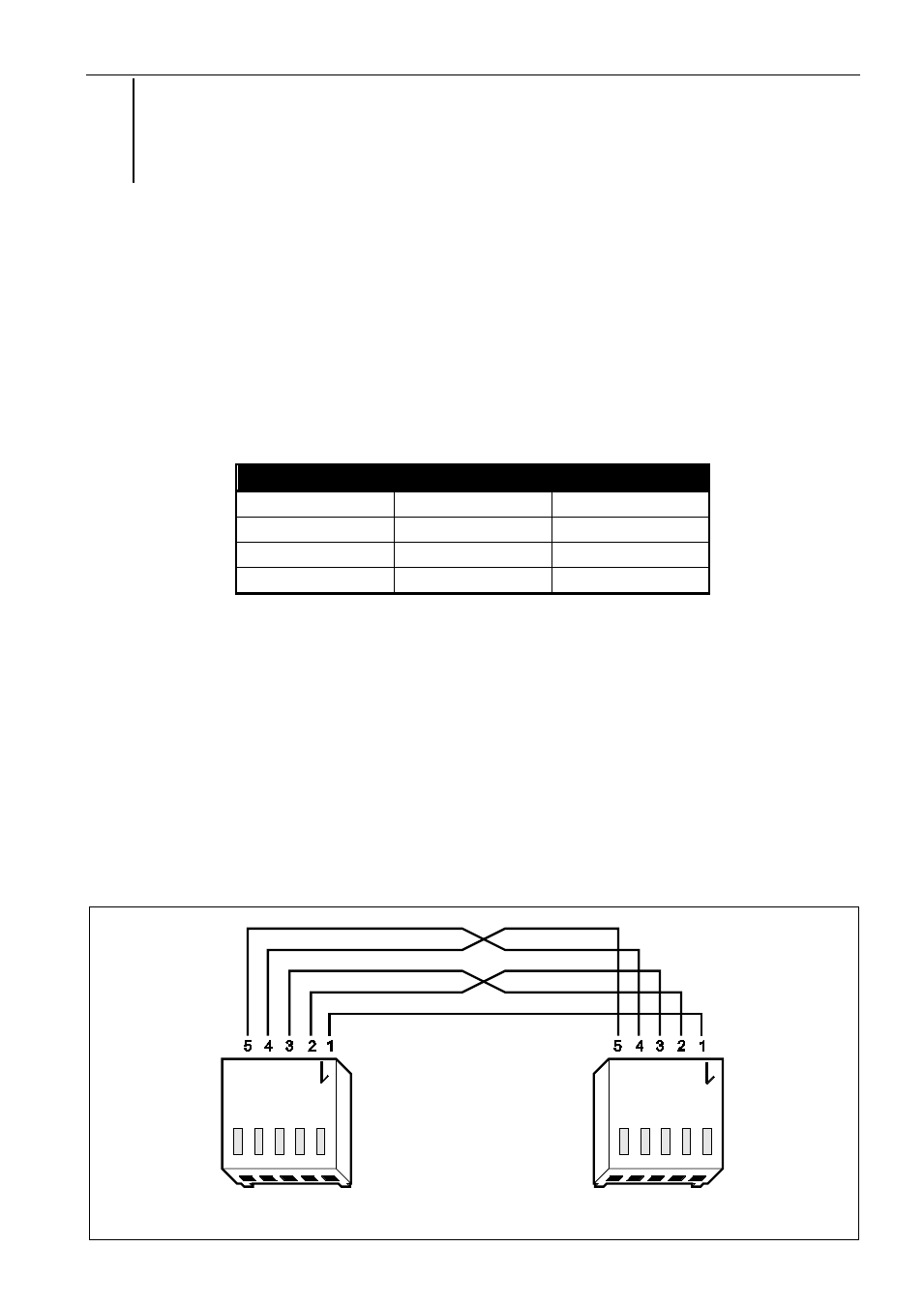

Abb. 2. Kabel zur Verbindung der RS232-Schnittstellen des Moduls ETHM-1
und der INTEGRA-Zentrale mit der PIN5-Buchse.
