Watson-Marlow 505L - Handbuch (Seite 12)

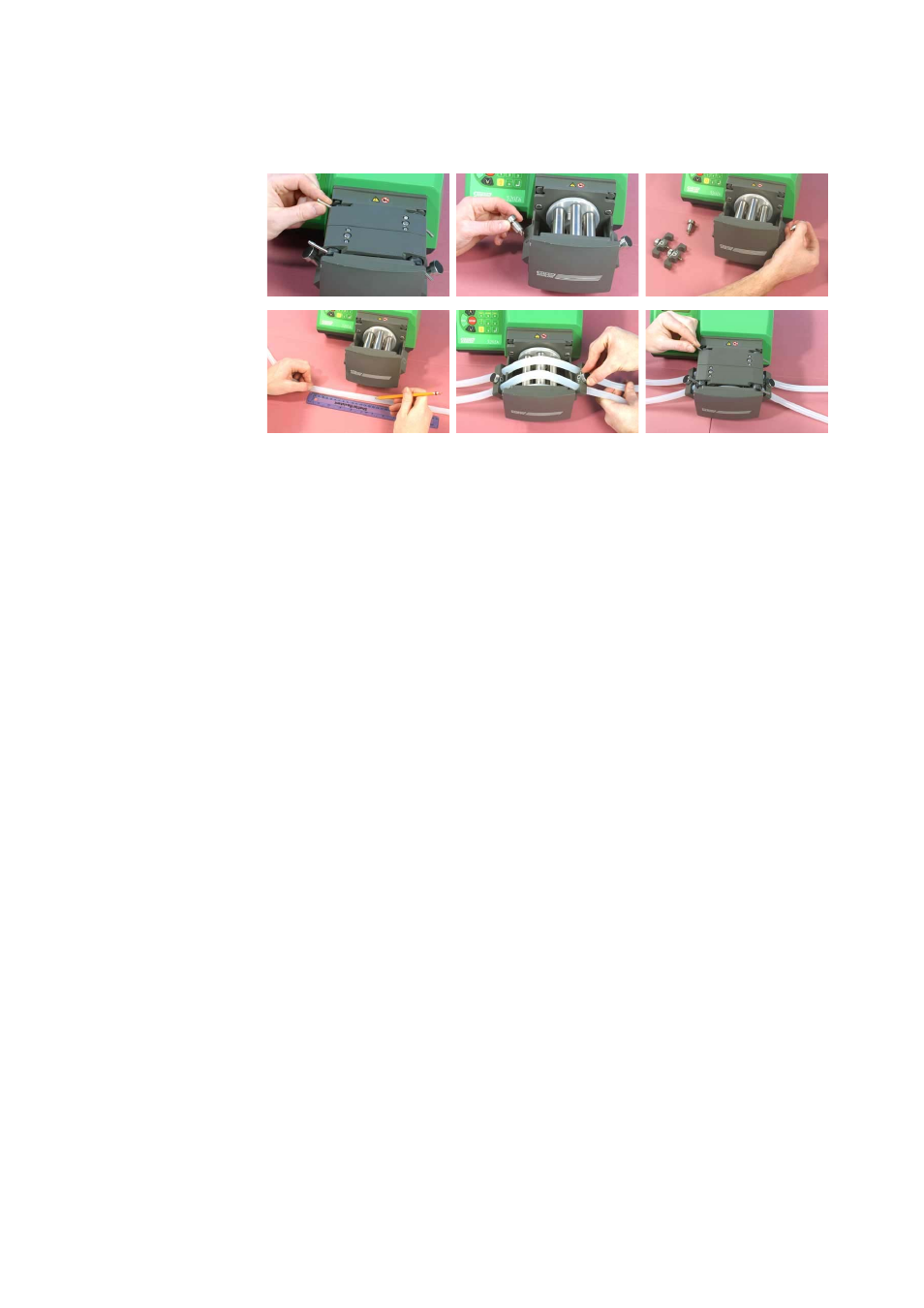

8.3 505L – Verwendung von zwei Einzelschläuchen
Diese Option kann sinnvoll sein, wenn der Pumpenkopf 505L als Zweikanal-Pumpenkopf
eingesetzt werden soll.

Klappen Sie die beiden Spannhebel auf jeder Seite des Pumpenkopfs nach oben und
nehmen Sie das Schlauchbett heraus.

Entfernen Sie den Pilzkopf-Haltestift auf beiden Seiten des Pumpenkopfs, indem Sie ihn
eine Vierteldrehung entgegen dem Uhrzeigersinn drehen und dann herausziehen.

Markieren Sie jeweils einen Abschnitt von 145 mm auf zwei Schlauchstücken mit einem
Innendurchmesser von maximal 8,0 mm, oder markieren Sie jeweils eine Abschnitt von
150 mm auf zwei Schlauchstücken mit einem Innendurchmesser von 9,6 mm.

Die Schlauchklemmen sind mit dem nominalen Innendurchmesser des passenden
Schlauchs gekennzeichnet. Befestigen Sie die Schläuche mit einer Schlauchklemme
passender Größe auf der Einlassseite des Pumpenkopfs und richten Sie dabei eine der
Markierungen auf jedem Schlauch auf die Innenfläche der Schlauchklemme aus.
Befestigen Sie die Schlauchklemme, indem Sie sie in die Bajonett-Verriegelung
einsetzen, in der sich vorher der Pilzkopf-Haltestift befand, und dann eine Vierteldrehung
im Uhrzeigersinn drehen.

Dehnen Sie die Schläuche etwas und befestigen Sie sie auf die gleiche Weise mit der
zweiten Schlauchklemme, wobei Sie die zweite Markierung auf jedem Schlauch auf die
Innenfläche der zweiten Schlauchklemme ausrichten. Hierbei könnte es hilfreich sein,
wenn Sie die Schläuche zuerst in die Wölbungen der zweiten Schlauchklemme einlegen,
bevor Sie die Schlauchklemme befestigen.

Setzen Sie das Schlauchbett wieder ein und befestigen Sie es, indem Sie die beiden
Spannhebel nach unten klappen.
Hinweis: Wenn Sie neue Marprene-Schlauchstücke eingelegt haben, lassen Sie die
Pumpe etwa eine halbe Stunde laufen und spannen Sie anschließend die Schläuche nach.
Achten Sie dabei darauf, dass die oben angegebene Nominallänge wiederhergestellt wird.
Falls die Länge der Schläuche die angegebene Nominallänge überschreitet, können sich
die Schläuche im Pumpenkopf bewegen und Schäden verursachen.
