Watson-Marlow 505L - Handbuch (Seite 7)

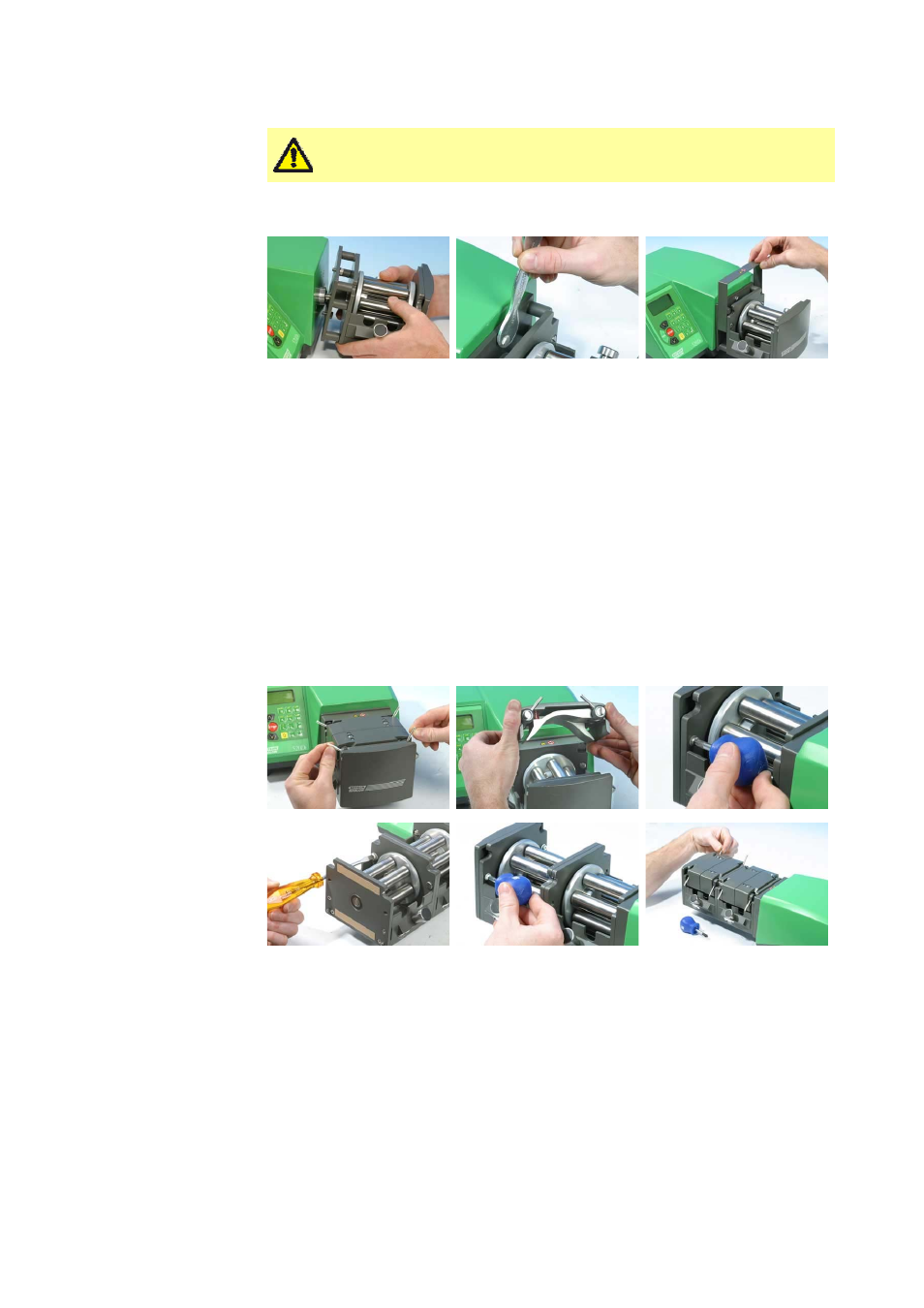

7.1 Pumpenkopf 505L – Aus- und Einbau
Ein- und Ausbauen des Pumpenkopfs

Fetten Sie den Mitnehmer der Antriebswelle mit Schmierfett. Richten Sie den
Pumpenkopf mittig auf der Vorderseite des Antriebs aus und drehen Sie den Rotor dann
von Hand, bis die geschlitzte Rotorwelle in den Mitnehmer der Antriebswelle eingreift.
Richten Sie die beiden unverlierbaren Halteschrauben auf die obere und untere Bohrung
auf der Antriebsvorderseite aus.

Verwenden Sie einen 10-mm-Gabelschlüssel, um die Halteschrauben mit einem
Anzugsmoment von 3 Nm festzuziehen.

Bringen Sie den Adapterdeckel über der Rückseitenplatte des Pumpenkopfs und den
Köpfen der unverlierbaren Halteschrauben in Einbaulage. Drücken Sie ihn nach unten, bis
er hörbar einrastet.

Gehen Sie in umgekehrter Reihenfolge vor, um das Schlauchbett auszubauen.
Einbauen eines Erweiterungspumpenkopfs
Die Vorderseite des Pumpenkopfs ist mit einer Abdeckplatte verkleidet, die mit zwei
Schrauben befestigt ist. Diese Abdeckplatte muss entfernt werden, bevor ein zweiter
Pumpenkopf montiert werden kann.

Klappen Sie die beiden Spannhebel auf jeder Seite des Pumpenkopfs nach oben und
nehmen Sie das Schlauchbett heraus.
 Drehen Sie die beiden Schrauben heraus, mit denen die Abdeckplatte auf der Vorderseite
des bereits montieren Pumpenkopfs befestigt ist. Hierfür eignet sich am besten ein
kurzer Pozidriv-Schraubendreher. Nehmen Sie die Abdeckplatte ab.

Schmieren Sie den vorstehenden Wellenmitnehmer auf der Rückseite des
Erweiterungspumpenkopfs sowie den Schlitz auf der Vorderseite des bereits montierten
Pumpenkopfs. Richten Sie den Erweiterungspumpenkopf so aus, dass Mitnehmer und
Schlitz ineinander eingreifen, und richten Sie dann das Gehäuse des
Erweiterungspumpenkopfs auf das Gehäuse des ersten, bereits montierten Pumpenkopfs
aus. Drehen Sie auf jeder Seite des Erweiterungspumpenkopfs eine der beiden
mitgelieferten Befestigungsschrauben ein und ziehen Sie sie fest. Befestigen Sie die
Abdeckplatte mit den beiden Befestigungsschrauben, die Sie aus dem bereits montierten
Pumpenkopf herausgedreht haben, am Erweiterungspumpenkopf.
Trennen Sie die Pumpe grundsätzlich von der Netzstromversorgung,
bevor Sie das Schlauchbett ausbauen oder irgendwelche Positionierungs-
, Ausbau- oder Wartungsarbeiten durchführen.
