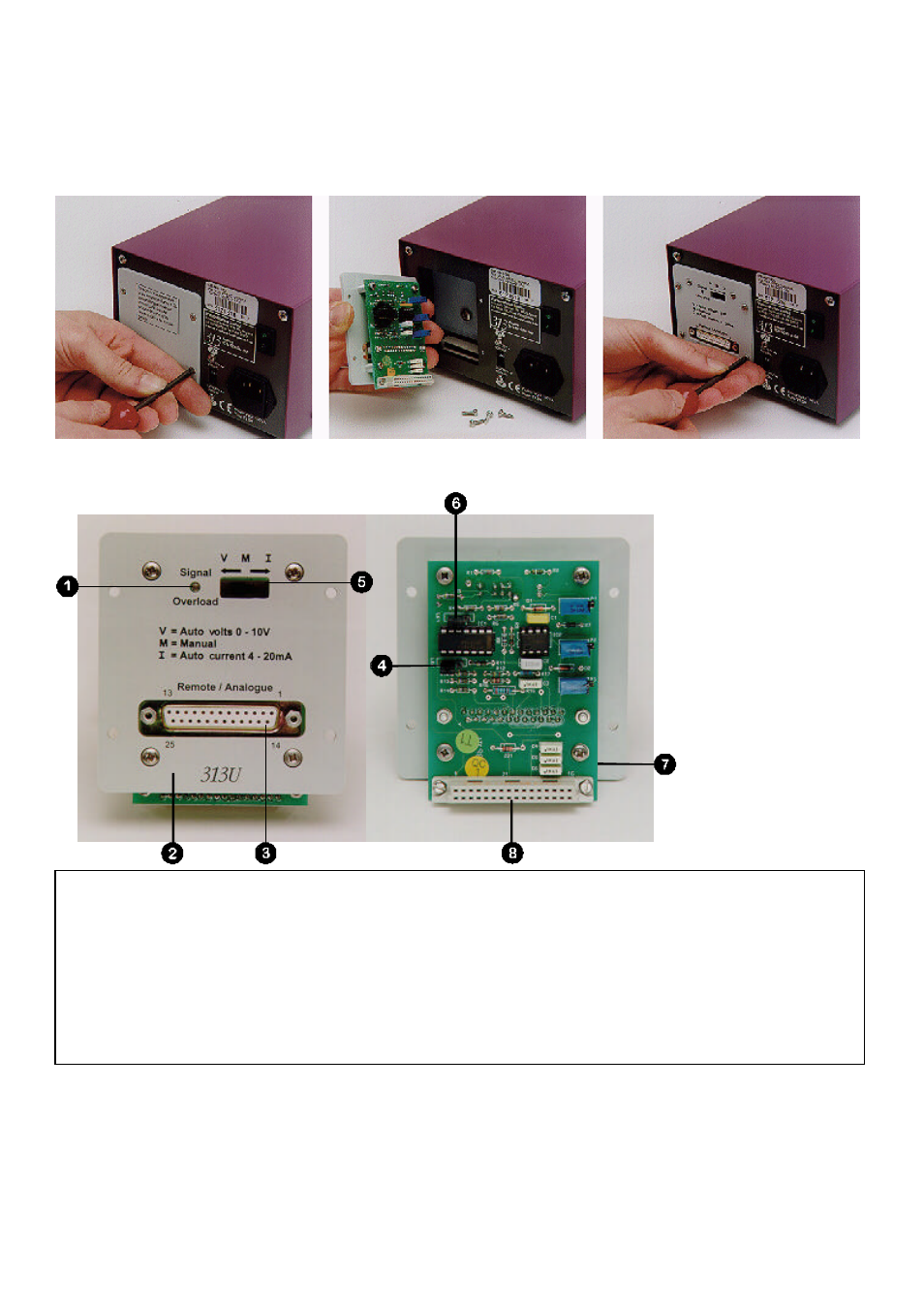

313U Erweiterungskarte
Für eine Erweiterung des manuell bedienten 313S/D in einen fernbedienten bzw. analog steuerbaren 0-10V/4-20mA
313U/D ist eine 313U Erweiterungskarte erforderlich (Bestellnummer 039.3001.U00). Zum Einbau der “U”-Karte sind die
vier M3 Schrauben zu lösen, die sich an der Rückseite des Antriebs befinden und der Verschlussdeckel der “S”-
Ausführung ist abzunehmen. Schieben Sie die 313U Erweiterungskarte in die Vertiefung der Rückwand ein, klappen Sie
die Karte herunter, um die DIN-Kantenstecker auszurichten und drücken Sie die Karte in ihre Stellung. Setzen Sie die
vier M3 Schrauben wieder an der Karte ein und befestigen Sie diese sicher an der Rückwand.
313U Erweiterungskarte (Ersatzteile)
Nummer
Teilenummer
Bezeichnung
1
SD 0087
LED-Anzeige für Signalüberlastung
2
DE 1645S
Verschlussdeckel
3
US 0072
25-poliger D-Einsteckanschluss
4
US 0047
Steckbrücke für Umkehrung des Stoppfernsignals
5
SW 0160
50V 2A Schalter Auto-Spannung / Manuell / Auto-Strom
6
US 0047
Steckbrücke für Umkehrung des Drehrichtungfernsignals
7
PC 0147P
Anloge gedruckte Schaltung
8
SL 0091
DIN-Kantenstecker
