Seite 31
BETRIEB
31
7.3.1
Wie die Grafiken verwendet werden
A:
Erforderlicher Durchfluss oder
Pumpengeschwindigkeit
B:
Erforderlicher Auslassdruck
C:
Erforderliche Motorleistung
D:
Produkttemperatur
E:
Erforderlicher Auslassdruck
F:
Maximal zulässige Pumpengeschwindigkeit

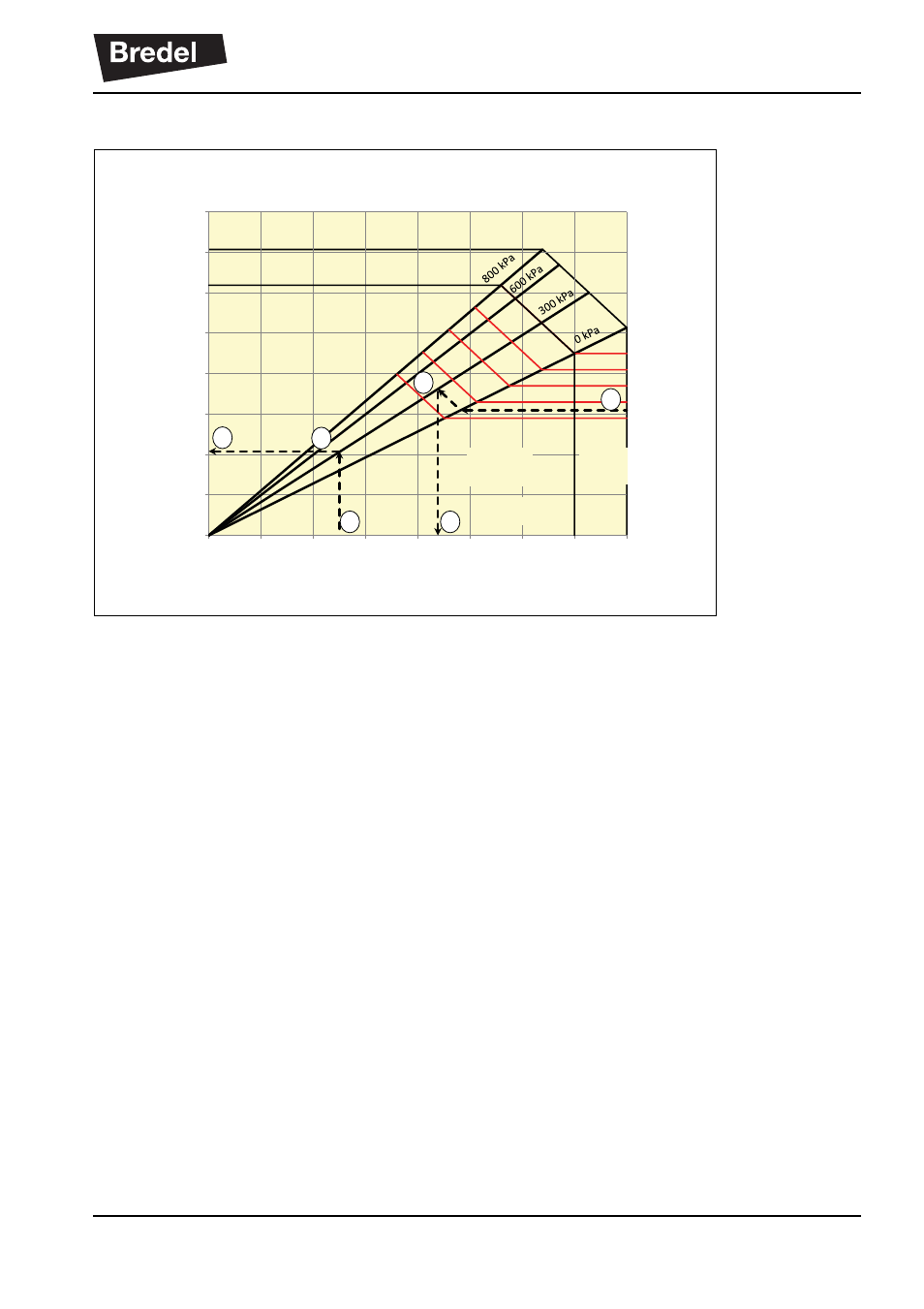

Halten Sie sich an die Grafik, um zu verstehen, wie die
Grafiken verwendet werden und die erforderliche
Motorleistung oder die maximal zulässige
Pumpengeschwindigkeit zu ermitteln.
Um die erforderliche Motorleistung zu ermitteln:
1
Beginnen Sie beim erforderlichen Durchfluss
oder der Pumpengeschwindigkeit (A).
2
Begegnen Sie der Linie des erforderlichen
Auslassdrucks (B).
3
Lesen Sie die erforderliche Motorleistung (C)
ab.
0
20
40
60
80
100
120
140
160
Pump speed [rpm]
Capacity [L/h]
0
430
860
1290
1730
2160
2590
3020
* IntermiƩent duty: Maximum 3 hours operaƟon followed by minimum 1 hour
stop
3450
0.00
0.25
0.50
0.75
1.00
1.25
1.50
1.75
2.00
Required motor power
[kW]
100 kPa = 1 bar
IntermiƩent
Duty*
Duty
Product
temperature
[°C]
40
50
60
70
80
ConƟnuous
A
B
C
D
E
F
