SPEZIFIKATIONEN

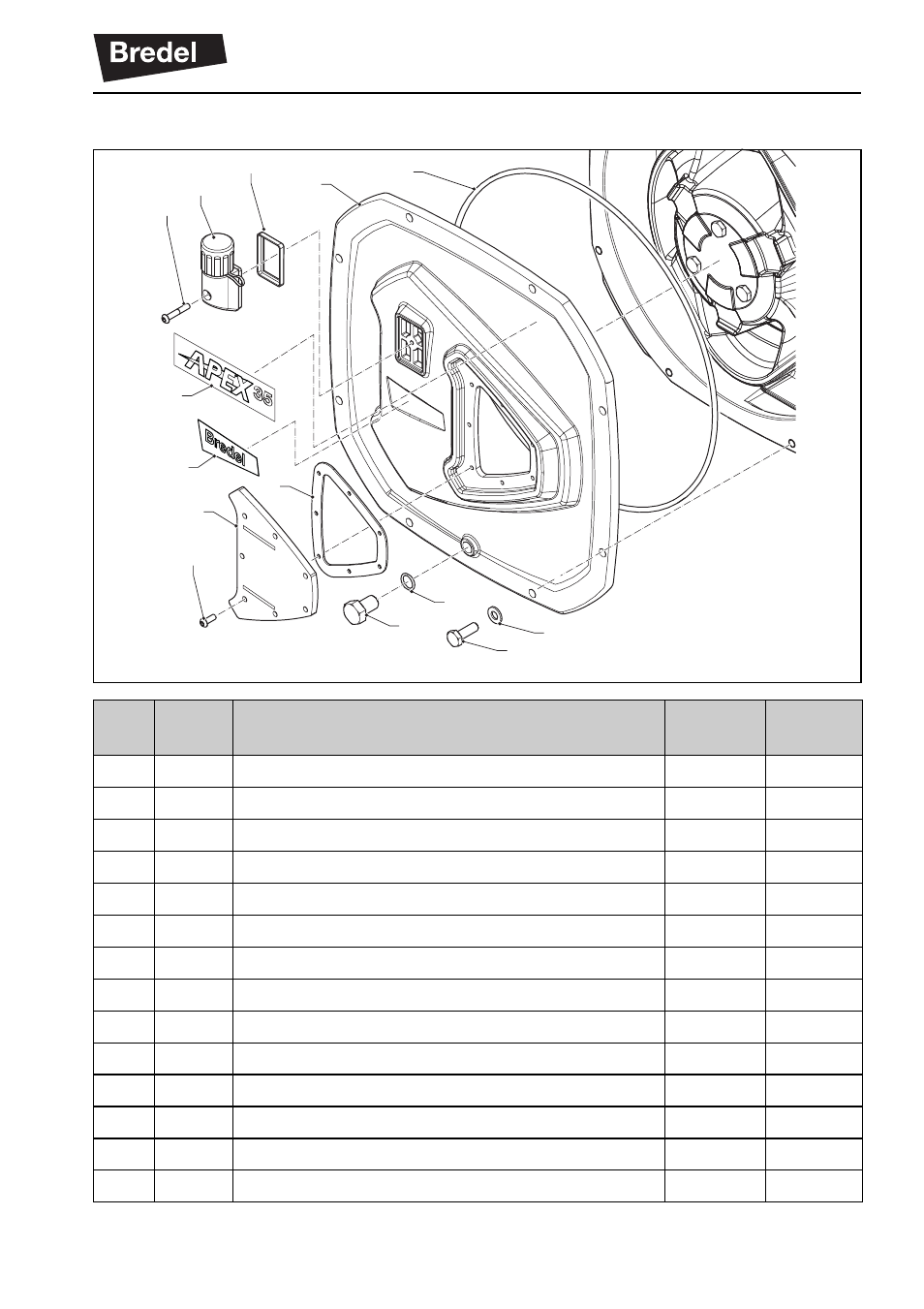

11.6.3 Deckel-Baugruppe
Pos. Stück-
zahl Beschreibung APEX28 APEX35
1 8 Deckelbolzen M8x20 M10x30
2 8 Unterlegscheibe für Deckelbolzen
3 1 O-Ring für Ablassstopfen
4 1 Ablassstopfen
5 1 Belüfterschraube M6x40 M6x40
6 1 Belüfter
7 1 Belüfterdichtung
8 1 Deckel
9 1 Inspektionsfenster
10 1 Dichtung für das Inspektionsfenster
11 6 Schraube für das Inspektionsfenster M6x16 M6x16
12 1 Aufkleber ‘Bredel’
13 1 Aufkleber ‘APEX’ (Pumpengrößen-spezifisch)
14 1 Deckeldichtung
6
5
7
8
14
1
2
3
4
10
9
12
13
11
