WARTUNG
53

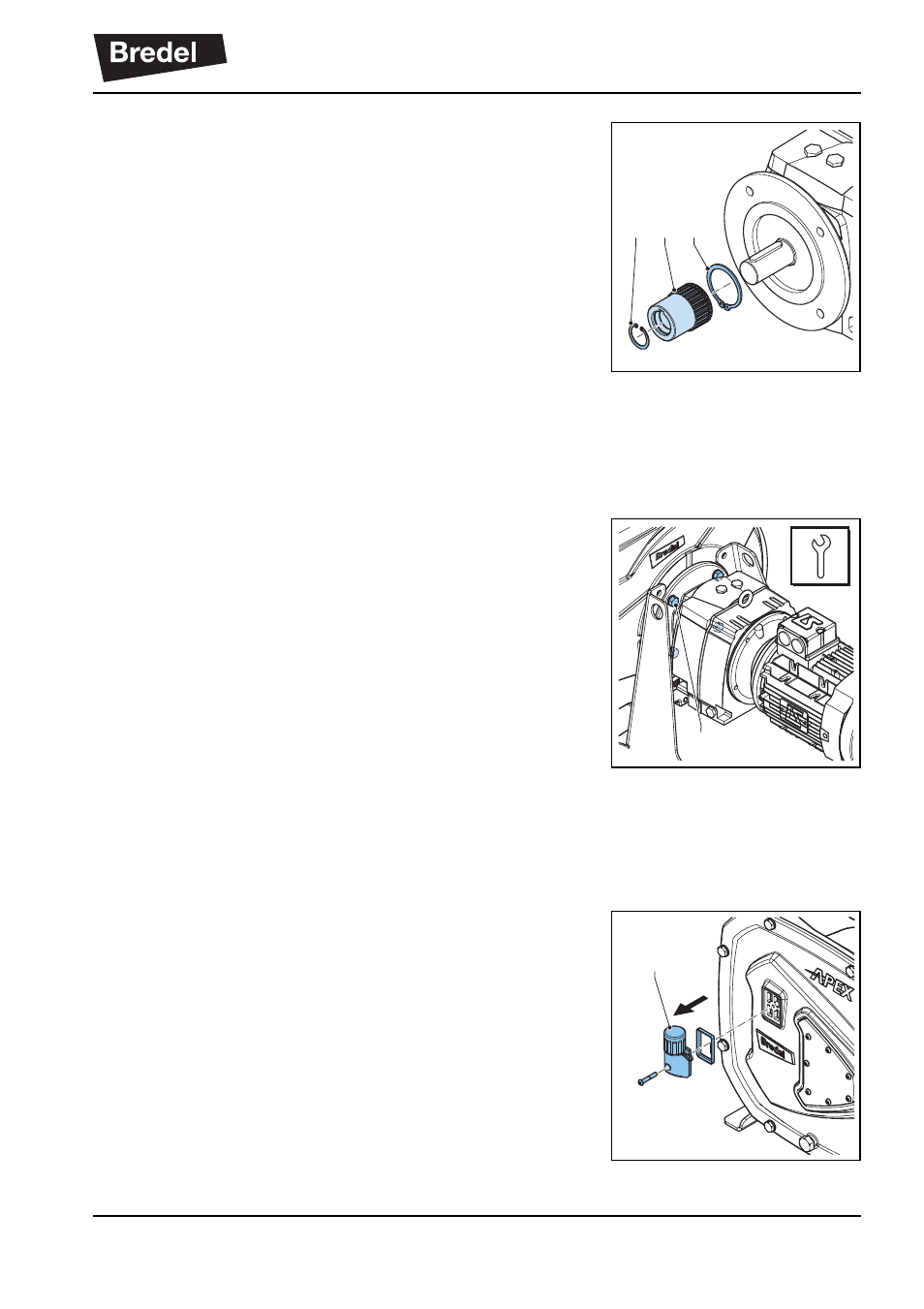

17. Sicherstellen, dass die (neue)
Kupplungsbuchse (A) einen inneren Sprengring
(C) am vorderen Ende und einen äußeren
Sprengring (A) am hinteren Ende hat.
18. Die Ausgangswelle des Getriebes ggf. etwas
einfetten und die (neue) Kupplungsbuchse
darauf positionieren. Einen Kunststoffhammer
verwenden, um sanft auf die Kupplungsbuchse
zu schlagen, bis der innere Sprengring das
vordere Ende der Ausgangswelle berührt.
19. Die äußeren Zähne (B) der Kupplungsbuchse
mit Grafitfett schmieren.
20. Das Getriebe auf dem Pumpenkopf
positionieren. Sicherstellen, dass die
Keilverbindungskupplung richtig eingreift. Die
vier Unterlegscheiben und Bolzen (A)
positionieren und die Bolzen auf das richtig
Anzugsmoment anziehen. Siehe §
11.1.6 .
21. Den Rotor, den Deckel und den Schlauch
anbringen. Siehe §
8.6.1 , Schritte 6 bis 10 .
8.7 Montageoptionen
8.7.1 Anbringen eines Schwimmerschalters
(Hoch-Niveau)
1. Den Standardbelüfter (A) auf dem Deckel des
Pumpenkopfs entfernen.
C B A
A
A
