ARAG DIGIWOLF - Power supply version 12V DC - Handbuch (Seite 12)

12

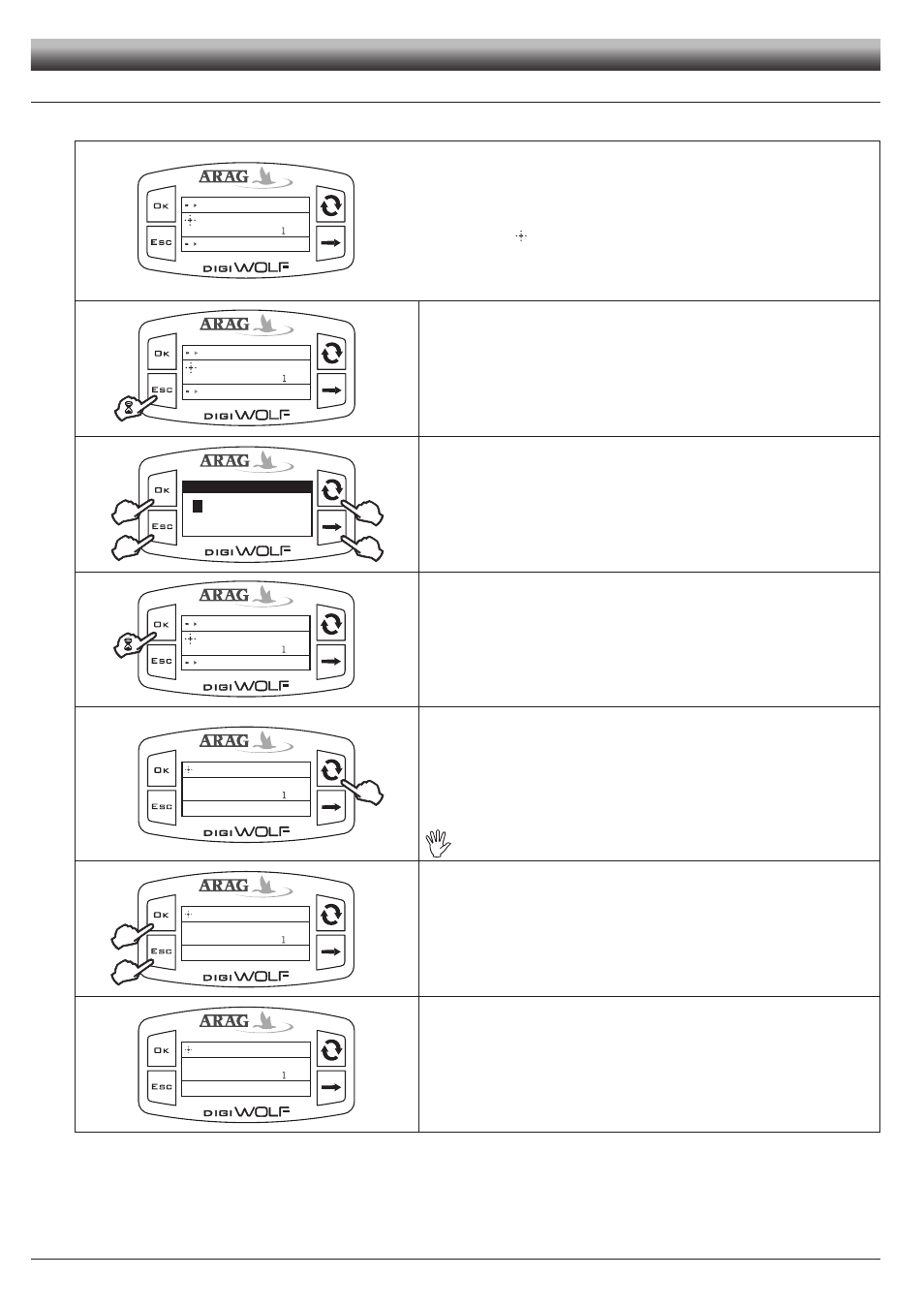

5.2 Einsatz des Durchflussmessers (Betriebsart BEFÜLLUNG)
Auf der Hauptbildschirmseite wird das Display in drei waagrechte Bereiche unterteilt angezeigt:
Start ¬
¬
Menge ¬
¬
o
3000.0
- oberer Bereich:
die Angabe Start bezieht sich auf die daneben liegende Taste, über die das
Verfahren gestartet werden kann (Taste
OK);
- mittlerer Bereich:
der angegebene Wert steht für die eingegebene Befüllungsmenge (in Litern). Daneben
wird das Symbol
o eingeblendet;
- unterer Bereich:
die Angabe Menge bezieht sich auf die daneben liegende Taste, über die der Wert
der Behälterbefüllung eingegeben werden kann (Taste
ESC).
Start ¬
¬
Menge ¬
¬
o
3000.0
1) Drücken Sie zwei Sekunden lang die Taste ESC und öffnen Sie damit das
Hauptmenü für die Eingabe der Befüllungsmenge.
Menge
Min. Wert
Max. Wert
C
0.1
99999.9
B
D A
3000.0 0
l
2) Geben Sie den Wert der Befüllungsmenge über die entsprechenden Tasten
ein:
A) Drücken, um sich zwischen den Ziffern zu bewegen
B) Hintereinander drücken, um den vom Cursor markierten Wert zu ändern
C) Drücken, um so die Änderung zu speichern, oder D) drücken, um die
Bildschirmseite zu verlassen, ohne die Änderung der Date zu bestätigen.
Start ¬
¬
Menge ¬
¬
o
5000.0
3) Drücken Sie zwei Sekunden lang die Taste OK . Das Befüllungsverfahren
beginnt.
5000.0 l o
6.23
21.84 l/min
Am Display werden folgende Daten angezeigt:
-
oberer Bereich: eingegebene Befüllungsmenge ;
- mittlerer Bereich: partieller Zähler;
- unterer Bereich: momentane Durchflussmenge .
Zum Abruf der erweiterten Anzeige müssen Sie die Taste so lange hintereinander
drücken, bis im mittleren Displaybereich der gewünschte Wert angezeigt wird.
Die angezeigten Daten können nicht geändert werden.
5000.0 l o
15.98
Pause
Das Befüllungsverfahren kann durch Drücken der Taste ESC jederzeit unterbro-
chen werden. Im unteren Displaybereich wird die Meldung Pause angezeigt.
Durch Drücken der Taste
OK kann das Befüllungsverfahren erneut gestartet
werden;
Durch Drücken der Taste
ESC wird das Befüllungsverfahren definitiv unterbro-
chen und das Display schaltet wieder auf die anfängliche Anzeige um.
5000.0 l o
5000.0
Vervollständigt
Nachdem die eingegebene Menge erreicht wurde, wird das Befüllungsverfahren
automatisch unterbrochen. Im unteren Displaybereich wird die Meldung Ver-
vollständigtangezeigt.
Abb. 21
Abb. 22
Abb. 23
Abb. 25
Abb. 26
Abb. 27
Abb. 24
EINSATZ (BETRIEBSART BEFÜLLUNG)
