4
1 PRODUKTBESCHREIBUNG
DigiWolf ist ein Schaufelrad-Durchflussmesser, der die Durchflussmenge einer Flüssigkeit in einem hydraulischen System misst und die Messer-
gebnisse an seinem Display zur Anzeige bringt. Das Gerät kann auch für das Management der Befüllung eines Behälters verwendet werden, wobei es
das Einfüllverfahren der Flüssigkeit nach Erreichen der erforderlichen Menge unterbricht (diese Funktion ist nur nach einem Anschluss des Durchflus-
smessers an das entsprechende Pumpenstopp-Modul oder an das dafür ausgelegte Kabel aktivierbar - Par. 2.4-2.5).
1.1 Einsatzbestimmung
Diese Vorrichtung wurde für die Installation an landwirtschaftlichen Pflanzenschutz-geräten und Feldspritzen entwickelt.
Diese Vorrichtung wurde in Übereinstimmung mit der Norm EN ISO 14982 (Elektromagnetische Verträglichkeit - Land- und for-
stwirtschaftliche Maschinen), auf die Richtlinie 2004/108/EG harmonisiert, entworfen und realisiert.
Dieser Durchflussmesser darf auf keinen Fall zum Messen der Durchflussmenge von Kohlenwasserstoffen, entflammbaren,
explosiven oder giftigen Flüssigkeiten verwendet werden. Der Durchflussmesser ist nicht für einen Einsatz mit Flüssigkeiten aus
dem Lebensmittelbereich geeignet.
2 MONTAGE DES DURCHFLUSSMESSERS
Installieren Sie den Durchflussmesser in einer Distanz von mindestens 20 cm von Elementen, die zu Turbolenzen in der entsprechenden Leitung
führen könnten (Ventile, Biegungen, Drosselstellen usw.).
Der Durchflussmesser kann sowohl in waagrechter als auch senkrechter Position installiert werden.
ACHTUNG:

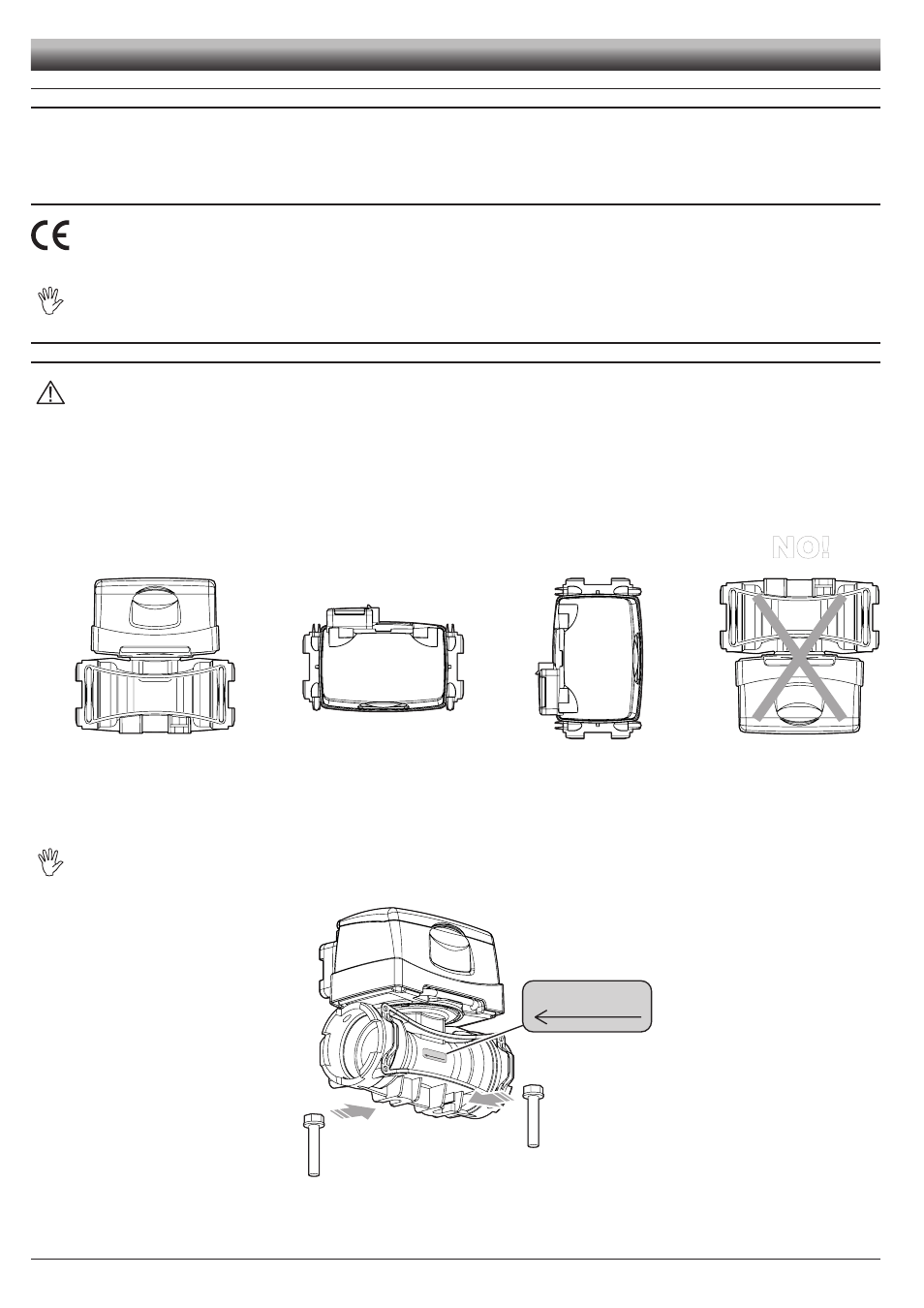

- Montieren Sie den Durchflussmesser nie mit dem Display nach unten gerichtet (Abb. 1).
- In der Anlage muss ein Filtersystem mit einem Filter vorgesehen werden, der eine Maschenweite von mindestens 50 Mesh
aufweist, und muss mit einem Sicherheitsventil ausgestattet sein, das den Betriebsdruck auf den vorgesehenen Höchstdruck
einschränkt (Tab. 2 - Par. 2.3.1).
OK NO! OK OK
Verwenden Sie bei der Montage des Durchflussmessers die entsprechenden Befestigungselemente (Abb. 2): fügen Sie die Bolzen (M8) in die vor-
gesehenen Sitze ein und lassen Sie sie daraufhin in ihre Klemmposition gleiten, um ein Lösen zu vermeiden.
Der Körper des Durchflussmessers muss mit dem auf der Etikette angegebenen Pfeil in die Durchflussrichtung zeigend montiert
werden.
APPROXIMATE CONSTANT
XXX
APPRO XIMAT E CON STANT XXX
EINFÜHRUNG
Abb. 1
Abb. 2
