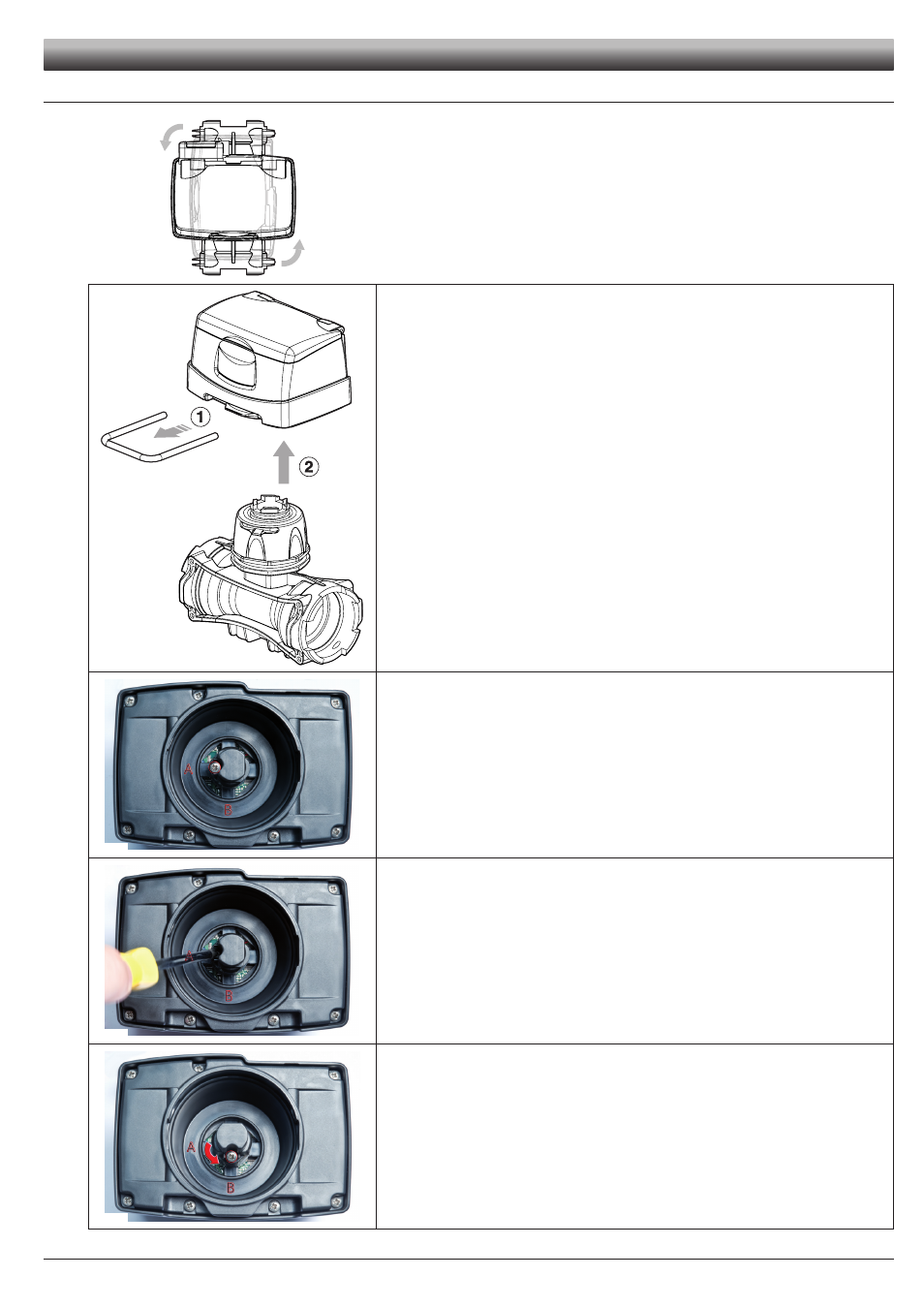

2.1 Drehung des Monitors
Im Fall einer senkrechten Montage kann der Monitor zur Gewährleistung eines leichteren
Einsatzes des DigiWolf um 90° zum Körper (Abb. 3) gedreht werden.
1) Mit Hilfe eines Schraubendrehers die Klemmgabel vom Monitor abziehen.
2) Den Monitor vom Körper des Durchflussmessers abziehen.
Nach Umdrehen des Monitors sind die Buchstaben A und B ersichtlich, die den beiden
Positionen (parallel und auf rechten Winkel zum Körper) entsprechen, in denen der Monitor
montiert werden kann.
Der DigiWolf wird mit einem in der Position
A (parallel zum Körper) montierten Sensor
geliefert.
Die Schraube, die den Sensor fixiert, mit einem Schraubendreher lockern, jedoch nicht
herausziehen.
Den Sensor so lange gegen den Uhrzeigersinn drehen, bis die Anschlagposition B erreicht
wurde.
Die Schraube, ohne Kraftaufwand, einschrauben. Der Monitor ist nun bereit, um auf
rechten Winkel zum Körper installiert zu werden.
Den Monitor erneut am Körper des Durchflussmessers montieren.
Abb. 3
Abb. 4
Abb. 5
Abb. 6
Abb. 7
