Installation – ARAG DIGIWOLF - Power supply version 12V DC Benutzerhandbuch
Seite 7

7

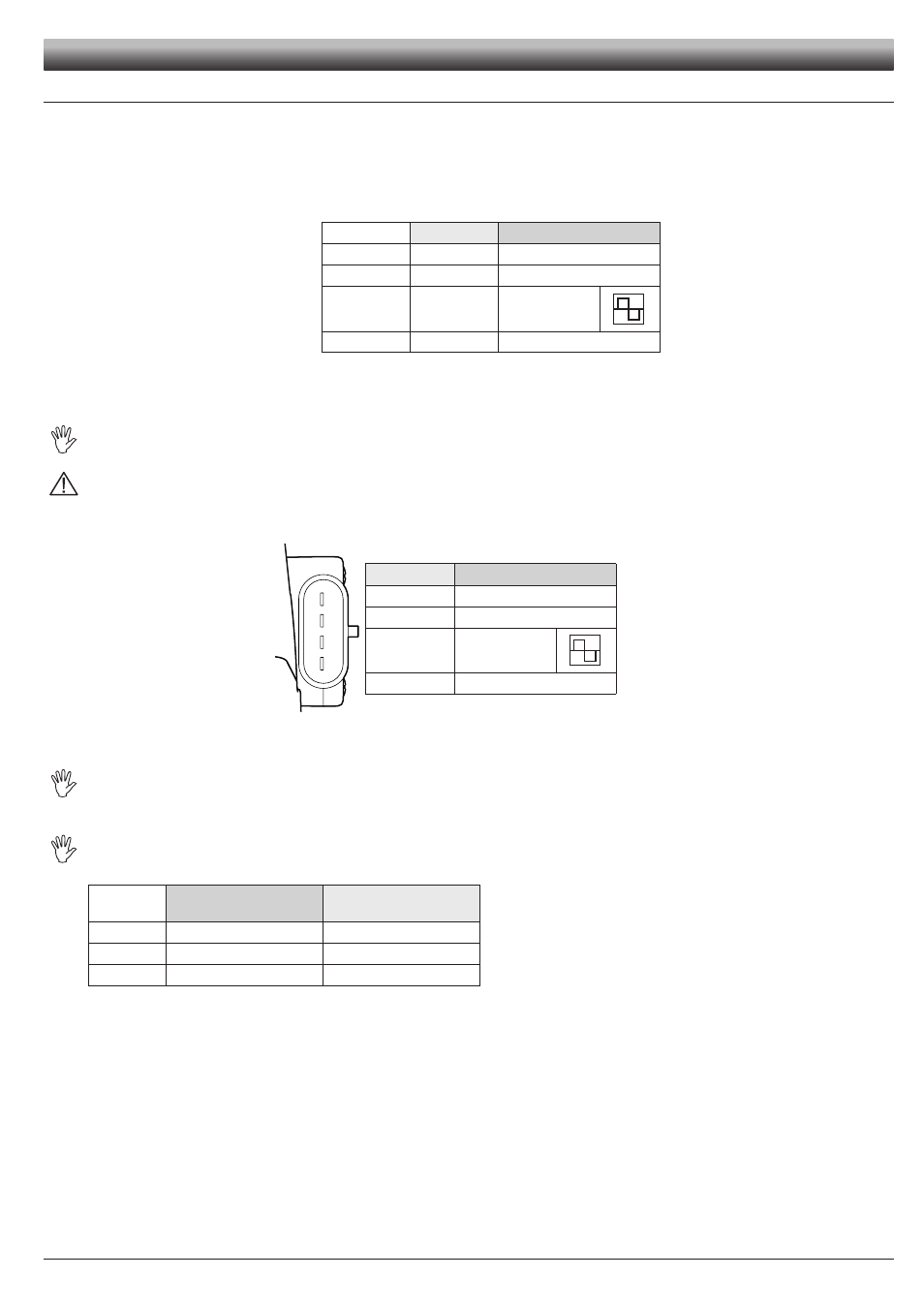

2.4
Elektrische Anschlussverbindungen
DigiWolf wurde für einen autonomen Betrieb entwickelt, kann jedoch an ARAG-Geräte (Computer, Bildschirme, Anzeigevorrichtungen)
oder an Geräte anderer Hersteller geschlossen werden, soweit diese für einen Einsatz dieser Durchflussmessertypen ausgelegt sind.
Der DigiWolf kann über ein allgemeines Versorgungskabel
(Art.-Nr. 4622BA50000.100 - nicht im Lieferumfang) gespeist werden, durch
das jedoch die Möglichkeit des Managements der Befüllungsfunktion direkt vom Gerät nicht gegeben ist. Die Anschlüsse werden in der
Tab. 3 angegeben:
Kabelfarbe
Position
Verbindung
Grau
1
GND
Braun
2
+12 VDC
Gelb/Grün
3
Signal
(Rechteckwelle)
Schwarz
4
Pumpensteuerung
Im Einsatzmodus als Durchflussmesser zur Befüllung kann der DigiWolf ausschließlich nur in Verbindung mit den ARAG-
Geräten verwendet werden.
SOLLTEN LICHTBOGENSCHWEISSUNGEN VORGENOMMEN WERDEN, MUSS SICHERGESTELLT WERDEN, DASS DIE VERSOR-
GUNG DER VORRICHTUNG ABGESCHALTET WURDE, DAZU EVENTUELL DIE VERSORGUNGSKABEL ABZIEHEN.
ARAG haftet nicht für Schäden an der Anlage, Personen, Tieren oder Sachgegenständen, die durch eine falsche oder nicht
zweckmäßig erfolgte Montage des Durchflussmessers erzeugt werden. Bei Schäden des Durchflussmessers, die auf eine falsche
oder unangemessene Montage zurückgeführt werden können, versteht sich jede Garantieform automatisch als aufgelöst.
Die Anschlüsse des DigiWolf an nicht aus der Produktion von ARAG stammende Geräte werden in der Tab. 4 angegeben
.
Position
Verbindung
1
GND
2
+12 VDC
3
Signal
(Rechteckwelle)
4
Pumpensteuerung
Der DigiWolf muss über das „Kit Pumpenstopp”
(Art.-Nr. 4622BA50000.200) das Adapterkabel (Art.-Nr. 4622BA50000.110 - ARAG Ka-
talog) an die Computer und Bildschirme der Serie Bravo 300/400 geschlossen werden. Dieses Kabel ermöglicht die Verbindung zwischen
dem 4-poligen Stecker des DigiWolf und dem 3-poligen Stecker der entsprechend ausgelegten Computer der Serie Bravo.
Bei der Herstellung einer Verbindung des DigiWolf mit externen Geräten (Bravo 300/400 usw.) müssen Sie die der folgenden
Tabelle entnommene, angenäherte Konstante IN DIE VORSTEHEND GENANNTEN GERÄTE eingeben:
ART.-NR
Angenäherte Konstante
(Impuls/l)
Angenäherte Konstante
(Impuls/Gal)
4627405A
250
945
4627506A
132
500
4627707A
64
242
Tab. 5
Tab. 4
Tab. 3
Abb. 10
1
2
3
4
INSTALLATION
