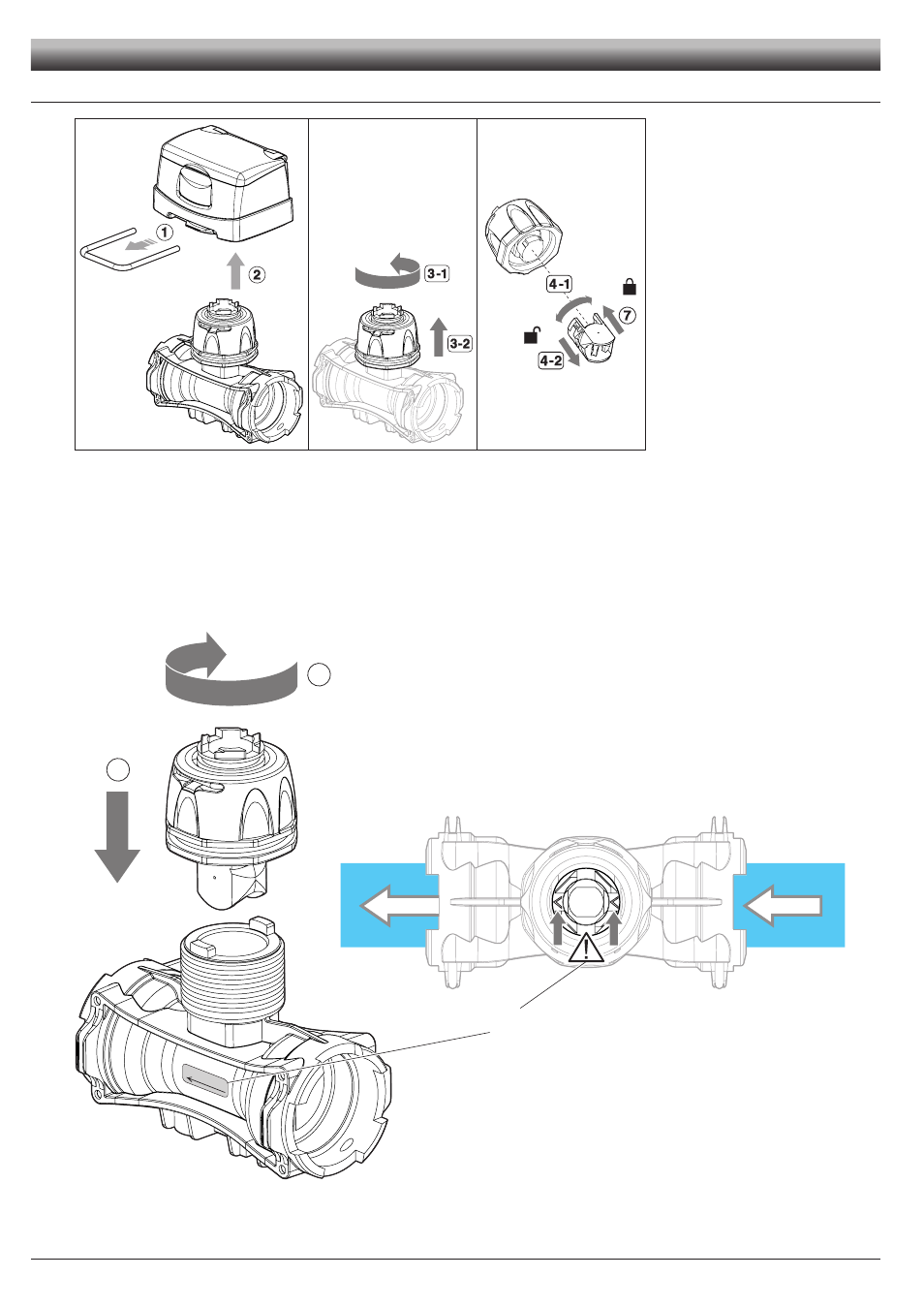

8.2 Reinigung und Austausch der Schaufel
sperrt
löst
1) Mit Hilfe eines Schraubendrehers die Klemmgabel vom Monitor abziehen.
2) Den Monitor vom Körper des Durchflussmessers abziehen.
3) Die Überwurfmutter gegen den Uhrzeigersinn lösen, dann den Sensorhalteblock aus dem Körper des Durchflussmessers herausziehen.
4) Die Schaufeleinheit anhand einer halben Drehung gegen den Uhrzeigersinn aus dem Sensorhalteblock herausnehmen.
5) Die Schaufeleinheit einige Stunden lang in ein Reinigungsmittel einlegen.
6) Spülen Sie die Schaufeleinheit daraufhin sorgfältig unter fließendem Wasser ab. Falls erforderlich, die gesamte Schaufeleinheit durch das geeignete
Ersatzteil
(Art.-Nr. 4626000.500) ersetzen.
7) Die Schaufeleinheit erneut am elektronischen Sensor montieren, sie dazu bis zum Einrasten im Uhrzeigersinn eindrehen.
1
2
APP ROX IMA TE CO NST ANT XXX
8) Den Sensorhalteblock erneut am Körper des Durchflussmessers montieren, dazu die Überwurfmutter bis auf Anschlag im Uhrzeigersinn drehen.
Dabei darauf achten, dass der Pfeil an der Mutte in die Durchflussrichtung zeigt.
Abb. 53 Abb. 54 Abb. 55
Abb. 56
Die Pfeilrichtung muss mit
der Etikette übereinstimmen
INSTANDHALTUNG
