Installation – ARAG DIGIWOLF - Power supply version 12V DC Benutzerhandbuch
Seite 6
6

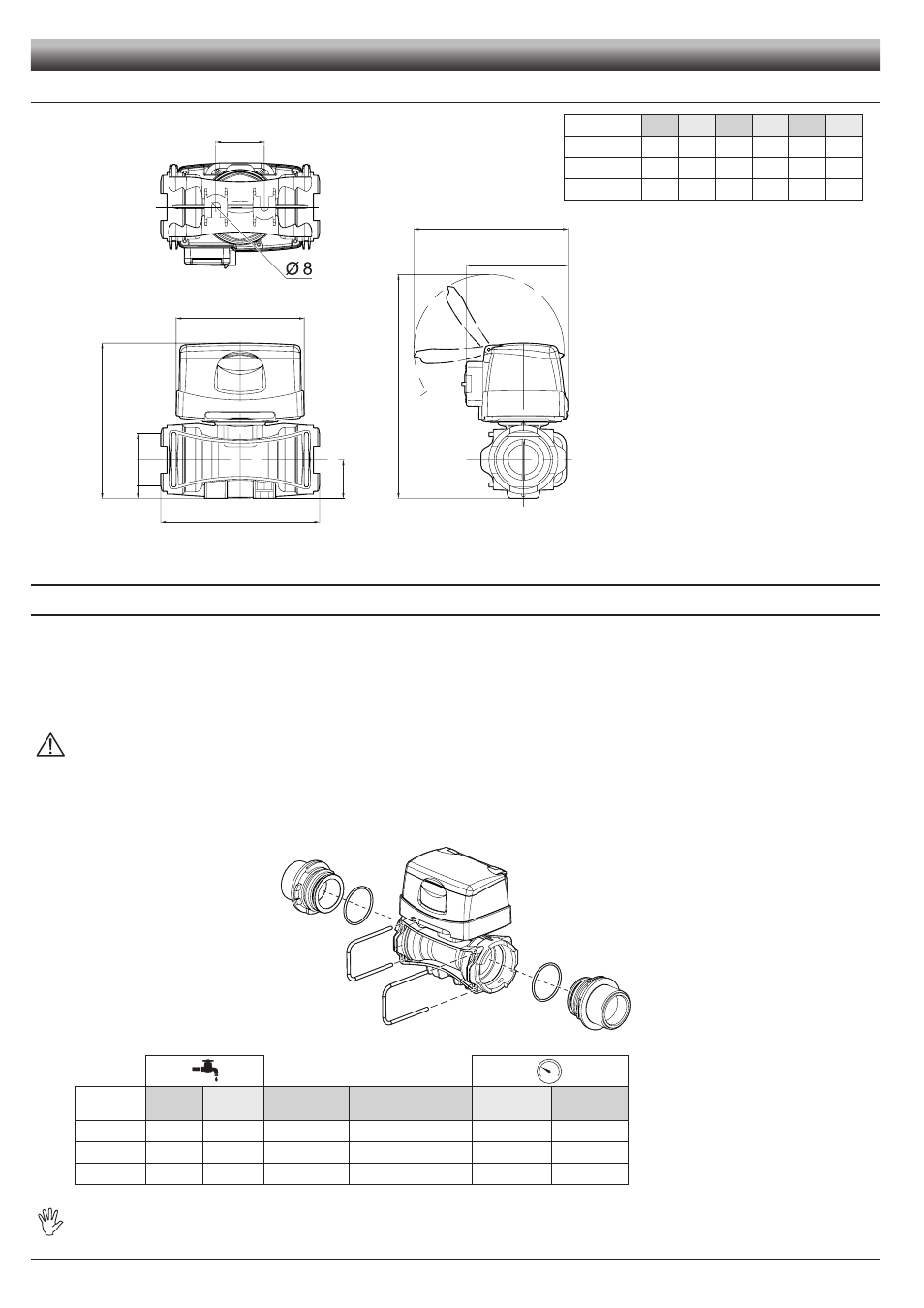

2.2
Abmessungen (mm)
E
B
D
120
C
95
143
T
A
2.3
Hydraulische Anschlussverbindungen
2.3.1
Hydraulische Anschlussverbindungen für Gabel-/Messinganschlüsse
Vermeiden Sie Drosselstellen und Verwindungen in Positionen vor den Anschlüssen und an den Schläuchen.
Verwenden Sie die ARAG Anschlüsse mit entsprechendem O-Ring MIT AUSSENGEWINDE [T-Anschlüsse - Hauptkatalog (Tab. 2)].
Verwenden Sie den Durchflussmesser nie bei Druckwerten, die über den in der Tab. 2 angegebenen Werten liegen.
Verwenden Sie bei der Herstellung der Verbindungen für den Betriebsdruck der Anlage korrekt bemaßte Leitungen und An-
schlüsse.
ACHTUNG: Die Integration in bereits bestehende Anlagen muss unter Berücksichtigung aller in dieser Betriebsanleitung gege-
benen Sicherheitsregeln erfolgen. Ebenso müssen die Montage und die Inbetriebsetzung der Anlage von Fachpersonal und den
Sicherheitsregeln gemäß umgesetzt werden, die dazu dienen, den Sicherheitsgrad in der Anlage, in die der Durchflussmesser
integriert wird, aufrecht zu erhalten.
Nach erfolgtem Anschluss müssen Sie den perfekten Halt der Leitungen und der mittels Gabelanschluss hergestellten An-
schlussverbindungen überprüfen.
ART.-NR.
l/min.
US GPM
Anschluss
Ø äquivalent
(inch)
P max
(bar)
P max
(PSI)
4627405A
10-200
2.6-53
T5 F
1 1/4"
20
290
4627506A
20-400
5-106
T6 F
1 1/2"
12
174
4627707A
40-800
10-210
T7 F
2"
7
130
Der in Zoll (Ø äquivalent) angegebene Durchmesser wurde aus reinen Anhaltsgründen zur Angabe des typischen Durchflusses
durch den Körper des Durchflussmessers angegeben. In der Praxis können unterschiedliche Abmessungen in Abhängigkeit des
verwendeten Gabelanschlusses verwendet werden.
Abb. 9
Tab. 1
ART.-NR
A
B
C
D
E
T
4627405A
140
128
205
31
41
T5
4627506A
145
148
210
36
45
T6
4627707A
157
162
222
41
45
T7
INSTALLATION
Tab. 2
Abb. 8
