11

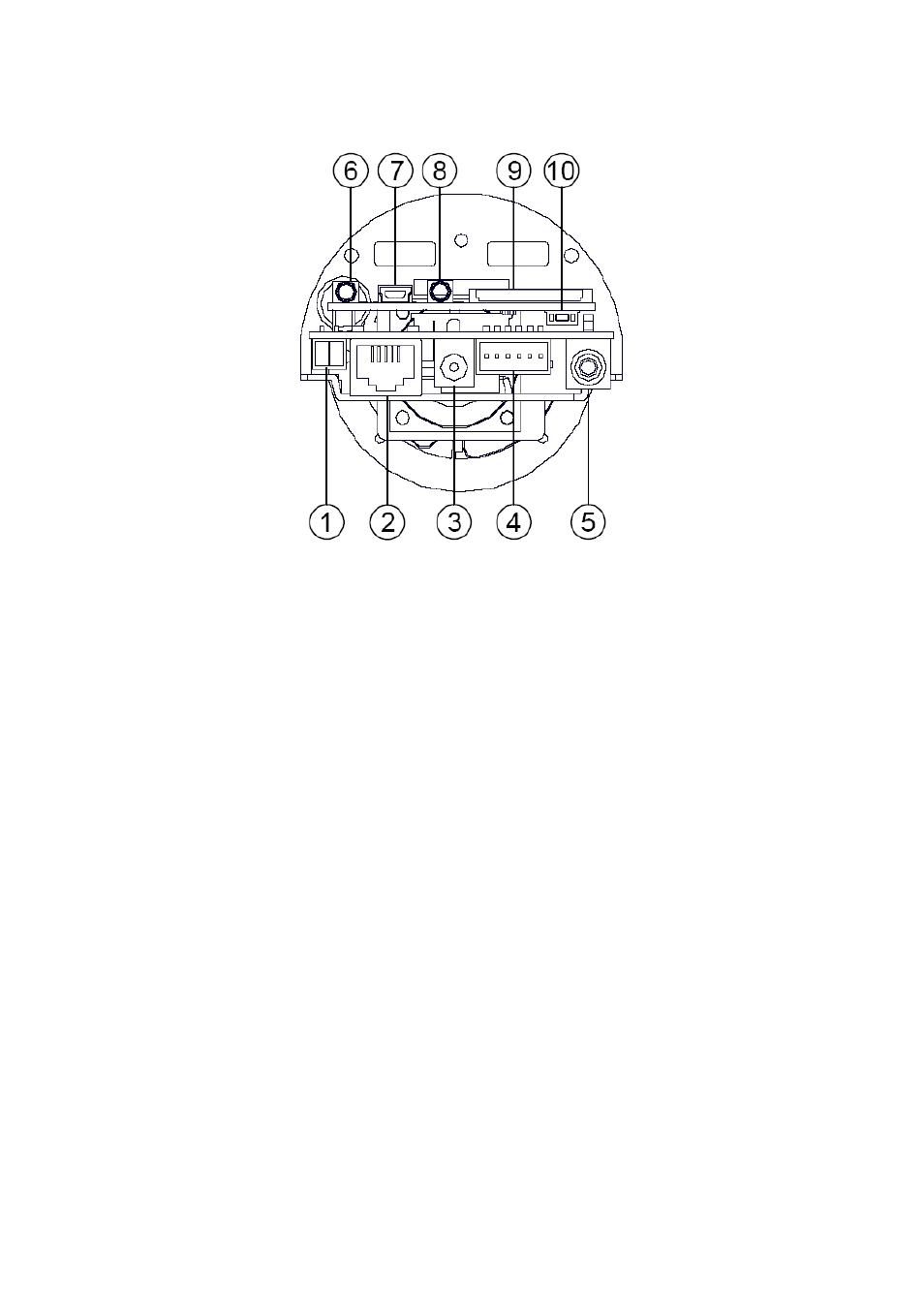

PCB-Platine:
1. Stecker-Eingangsanschluss: Ein 24V-Wechselstromeingang zum Anschließen einer externen Stromquelle.
2. ETHERNET 10/100-Anschluss: Ein Standard-RJ-45-Anschluss für 10/100 Mbps Ethernet-Netzwerke. PoE (Power
over Ethernet)-Funktion: Versorgung des Geräts mit Strom über das gleiche Kabel, das für die Netzwerkverbindung
verwendet wird.
3. Stecker-Eingangsanschluss: Ein 12V-Gleichstromeingang zum Anschließen einer externen Stromquelle.
4. GPIO: Dies ist ein 6poliger Anschluss, einschl. Digitalausgang/-eingang, DC-Ausgang und GROUND (Erdung)
zum Anschließen von externen Geräten.
5. VIDEO OUT-Anschluss (Videoausgang): Über diesen Anschluss werden die Compositve-Video-Signale des
Geräts an einen Monitor übertragen (Anschluss zum Justieren und Verbessern der Bilder).
6. AUDIO IN (Audioeingang): Zum Anschließen des Audioausgangs von anderen Geräten an die Kamera.
7. USB-Port: Zum Anschließen eines USB-Gerätekabels für den Anschluss der IP-Kamera an den USB-Port des
PC’s.
8. AUDIO OUT (Audioausgang): Übertragung des Audiosignals der Kamera an einen Lautsprecher oder Stereo.
9. Steckfassung für die SD-/SDHC-Karte: Für die Aktualisierung der System-Software und zum Archivieren von/den
Zugriff auf kritische Bilder.
10. RESET (Rücksetzen): Wiederherstellen der werkseitigen Standardeinstellungen. (Siehe Abschnitt 2.4, Rücksetztaste.)
