7
2. BESCHREIBUNG DER OBERFLÄCHE
2.1 IP-Box-Kamera (PoE)

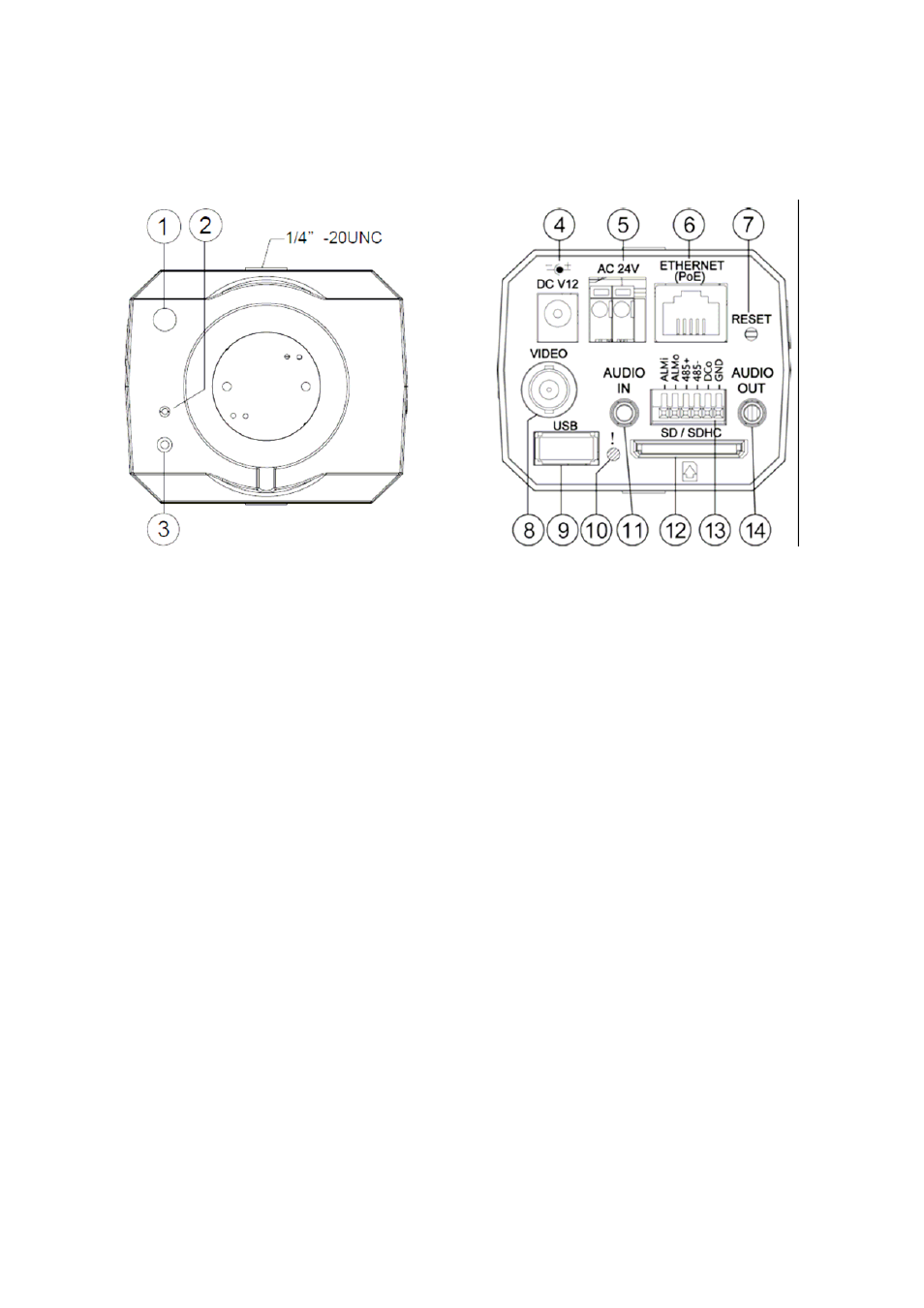

Vorderseite und Rückseite:
-- Vorderseite -- -- Rückseite --
1. Lichtsensor: Mißt die Lichtstärke in der unmittelbaren Umgebung der Kamera und regelt die Irisblende, um die
Lichtverhältnisse genauer anzugeben.
2. MIKROFON: Die IP-Kamera besitzt eine zusätzliche Audiofunktion. In der Vorderseite des Geräts ist ein Mikrofon
eingebaut, mit dem der Ton aufgenommen wird.
3. Betriebsanzeige (POWER): Zeigt den Betriebstatus des Geräts an.
4. Stecker-Eingangsanschluss: Ein 12V-Gleichstromeingang zum Anschließen einer externen Stromquelle.
5. Stecker-Eingangsanschluss: Ein 24V-Wechselstromeingang zum Anschließen einer externen Stromquelle.
6. ETHERNET 10/100-Anschluss: Ein Standard-RJ-45-Anschluss für 10/100 Mbps Ethernet-Netzwerke. PoE (Power
over Ethernet)-Funktion: Versorgung des Geräts mit Strom über das gleiche Kabel, das für die Netzwerkverbindung
verwendet wird.
7. RESET (Rücksetzen): Wiederherstellen der werkseitigen Standardeinstellungen. (Siehe Abschnitt 2.4,
Rücksetztaste.)
8. VIDEO OUT-Anschluss (Videoausgang): Über diesen Anschluss werden die Compositve-Video-Signale des
Geräts an einen Monitor übertragen. (Anschluss zum Justieren und Verbessern der Bilder.)
9. USB-Port: Zum Anschließen eines USB-Gerätekabels für den Anschluss der IP-Kamera an den USB-Port des PC’s.
10. LED-Anzeige: Die grüne Leuchtdiode zeigt an, dass das Gerät eingeschaltet ist. Die SD-Karte kann nicht entfernt
werden.
11. AUDIO IN (Audioeingang): Zum Anschließen des Audioausgangs von anderen Geräten an die Kamera.
12. Steckfassung für die SD-/SDHC-Karte: Für die Aktualisierung der System-Software und zum Archivieren von/den
Zugriff auf kritische Bilder.
13. ALARM I/O: 6-PIN-Anschluss mit ALARM-EINGANG/AUSGANG, RS-485, GS-AUSGANG und
ERDANSCHLUSS-Elemente zum Anschließen externer Geräte.
14. AUDIO OUT (Audioausgang): Übertragung des Audiosignals der Kamera an einen Lautsprecher oder Stereo.
