6. Anschluss

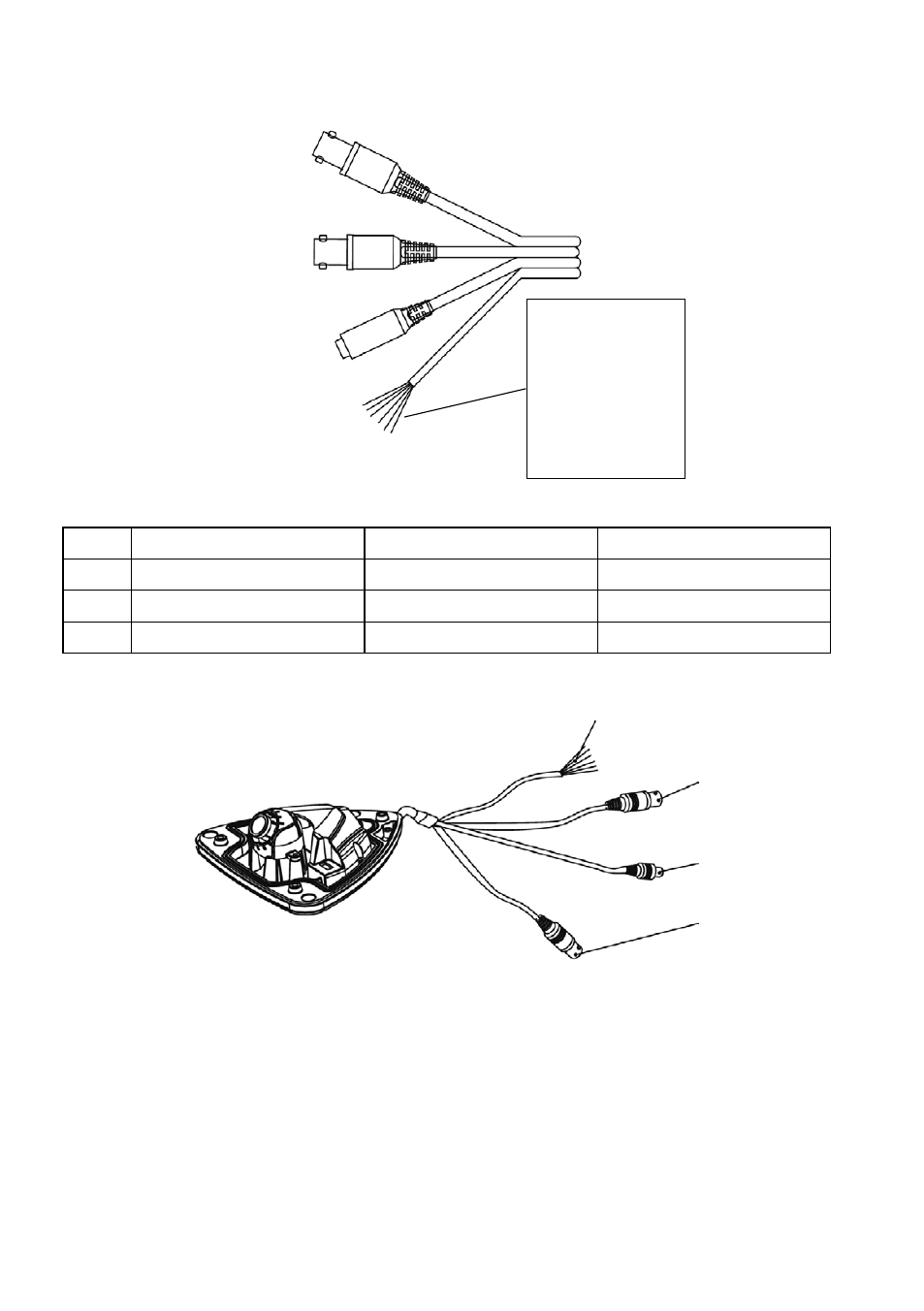

#1 HD-SDI (blau)
#2 CVBS (gelb)
#3 Spannung (rot)
Nr. Funktion Farbe Spezifikation
1 HD SDI Kabel blau HD SDI
2 Analoges Videokabel gelb CVBS
3 Spannung rot VDC
RS-485
HD Videokabel
Videokabel
Spannung
485(+) grau
485(–) weiß
D/N IN blau
MD OUT gelb
TRIGGER violett
GND grün
