16

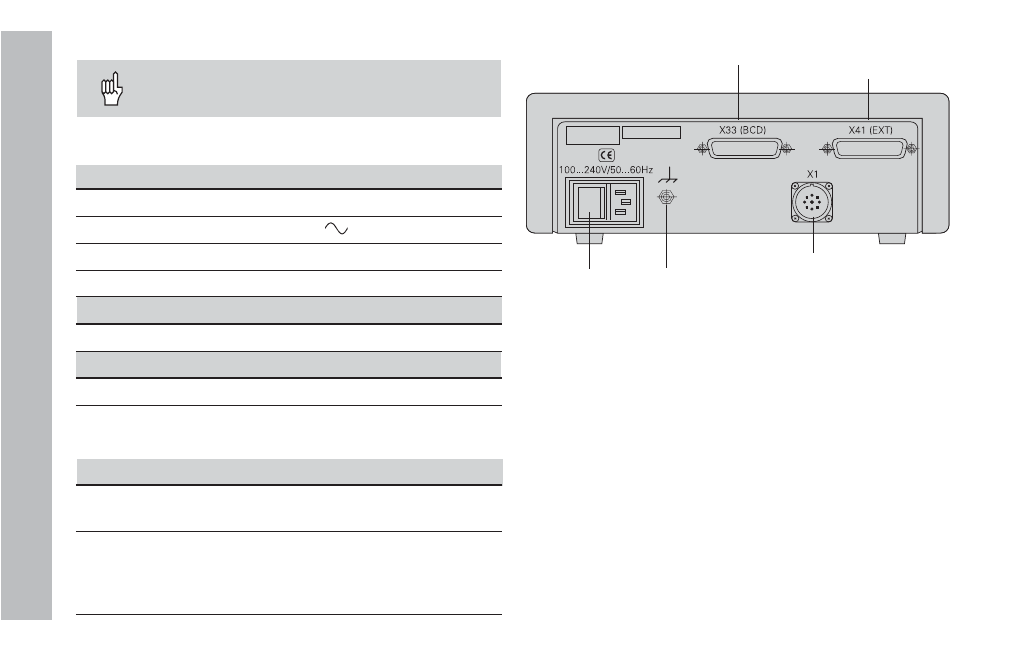

Gehäuse-Rückseite,
Zubehör
Gehäuse-Rückseite
Die Schnittstellen X1, X33 und X41 erfüllen die
„Sichere Trennung vom Netz“ nach EN 50 178!
Messgerät-Eingang X1
HEIDENHAIN-Flanschdose 9-polig
Eingangssignale 11 µA
SS
Maximale Länge des Anschlusskabels 30 m
Maximale Eingangsfrequenz 50 kHz
Datenschnittstelle BCD (X33)
„AMP-CHAMP“-Anschluss (36-polig, Buchse)
Schalteingänge/Schaltausgänge EXT (X41)
25-poliger Sub-D-Anschluss (Stift)
Zubehör
Steckverbinder
Stecker (Buchse)
25-polig für Sub-D-Anschluss X41
Id.-Nr. 249 154-ZY
Datenübertragungskabel 36-polig für „AMP-CHAMP“-
komplett Anschluss X33
Id.-Nr. 206 420-xx
Kabellänge bis zu 10 m
Netzschalter Erdungsanschluss
Eingang X1 für ein HEIDENHAIN-
Längenmessgerät 11 µA
SS
Datenschnittstelle Sub-D-
Anschluss
