Betriebsart
Restweg-Anzeige
Weg
Betriebsart Restweg-Anzeige
Im normalen Betrieb zeigt die Anzeige die Ist-Position des
Messgeräts an. Insbesondere beim Einsatz des NDs an
Werkzeugmaschinen und bei Automatisierungsaufgaben kann
es vorteilhaft sein, sich den Restweg zu einer eingetippten
Soll-Position anzeigen zu lassen. Sie positionieren dann
einfach durch Fahren auf den Anzeigewert Null.
Über die
Schlüsselzahl 24 65 82 kann die Restweg-Anzeige
angewählt werden.
Funktion der Schaltausgänge A1 und A2
Im Betrieb Restweg-Anzeige haben die Schaltausgänge A1
(Pin 15) und A2 (Pin 16) eine geänderte Funktion: Sie sind zum
Anzeigewert Null symmetrisch. Wird beispielsweise in P62 als
Schaltpunkt 10 mm eingegeben, dann schaltet der Ausgang
A1 bei +10 mm sowie bei –10 mm. Das Bild unten zeigt das
Ausgangssignal A1, wenn aus negativer Richtung auf Null
gefahren wird.

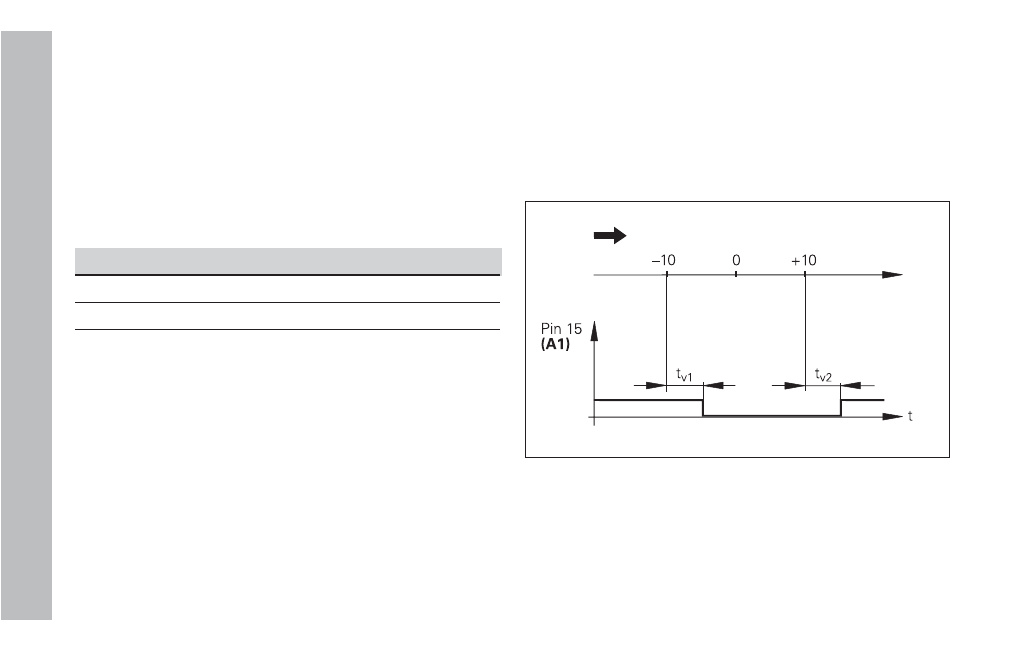

Zeitlicher Signalverlauf für Schaltgrenze (A1) = 10 mm ,
t
v1
£ 30 ms, t
v2
£ 180 ms
Anzeige Bedeutung
RESTWEG.AUS Keine Restweg-Anzeige
RESTWEG.EIN Restweg-Anzeige ist angewählt
„Fahren auf Null” mit Restweg-Anzeige
ä Wählen Sie Bezugspunkt 2.
ä Geben Sie die Soll-Position ein.
➤ Fahren Sie die Achse auf Null.
