28
Datenschnittstelle
BCD
(X33)
Signallaufzeiten
Die Zeiten in den folgenden Tabellen sind Richtwerte.
Wenn Sie mit dem langsamen Datenausgang arbeiten und
gleichzeitig Funktionen der Anzeige nutzen (z.B. Messreihe oder Zoll-
Anzeige), können die tatsächlichen Signallaufzeiten doppelt so lang
sein wie hier angegeben.
Mitlaufende Datenausgabe (P55 AKTL)
Betriebs-
art P53 Einspeicherrate Datenausgabe nach
schnell SCHNELL P54 Wert aus P54 / 2
langsam LANGSAM t
£ 30 ms
t
£ 8 ms
Datenausgabe nach externem Einspeichern
(P55 STOPP oder HALTEN)
Betriebs-P53 Mindest- Messwert
art Impulsdauer eingespeichert nach
Impuls / Kontakt BCD Impuls Kontakt
BCD
schnell SCHNELL 3 µs 7 ms 0,3 µs 1,1 µs 4,8 ms
langsam LANGSAM t
³ 8 ms t ³ 13 ms 0,3 µs 1,1 µs
4,8 ms
Datenausgabe Erneut Einspei-
chern nach
Impuls/ Kontakt
BCD
schnell SCHNELL
£ 0,3 µs nach internem
3 µs 7 ms
Einspeichern
langsam LANGSAM
£ 7,5 ms nach internem
3 µs 7 ms
Einspeichern

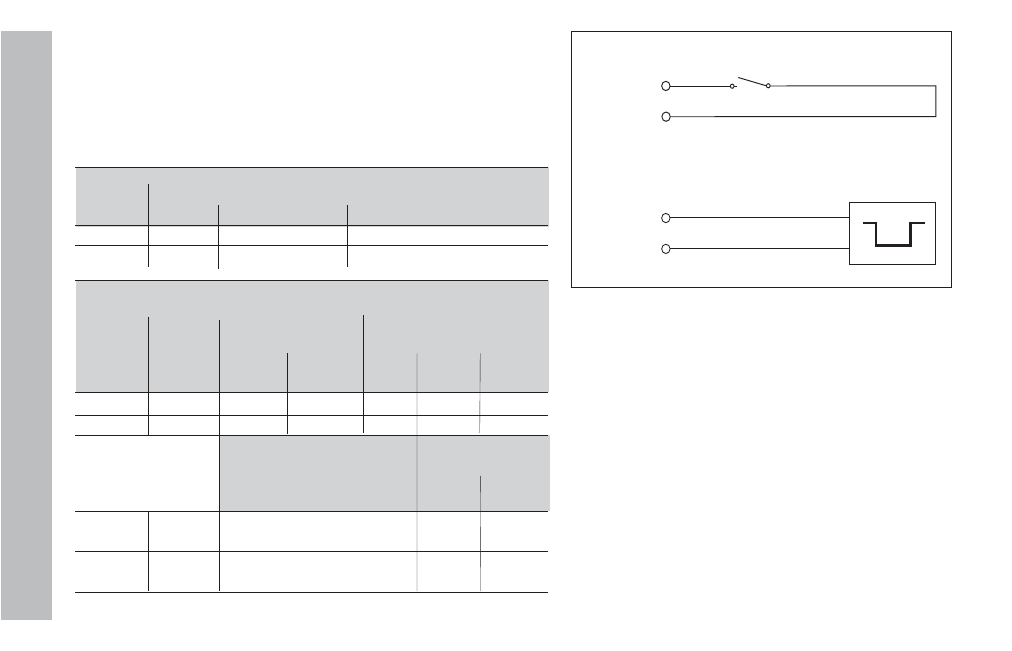

Ansteuerung der Eingänge „Kontakt“ und „Impuls“ am
Sub-D-Anschluss EXT (X41)
Pin 1(0V)
Pin 23
Pin 22
Pin 1(0V)
EXT(X41)
EXT(X41)
