19
Lochreihen
Auch Lochreihen können mit der Positionsanzeige ND schnell und
einfach hergestellt werden. Die einzugebenden Werte werden über die
Hinweiszeile angefordert.
Jede Bohrung kann durch „Fahren auf Null” positioniert werden.
Dazu sind folgende Werte einzugeben:
• Koordinaten der 1. Bohrung
• Anzahl der Bohrungen in der Reihe (max. 999)
• Abstand der Bohrungen
• Winkel zwischen Lochreihe und Bezugsachse
• Bohrtiefe
• Anzahl der Lochreihen (max. 999)
• Abstand der Lochreihen

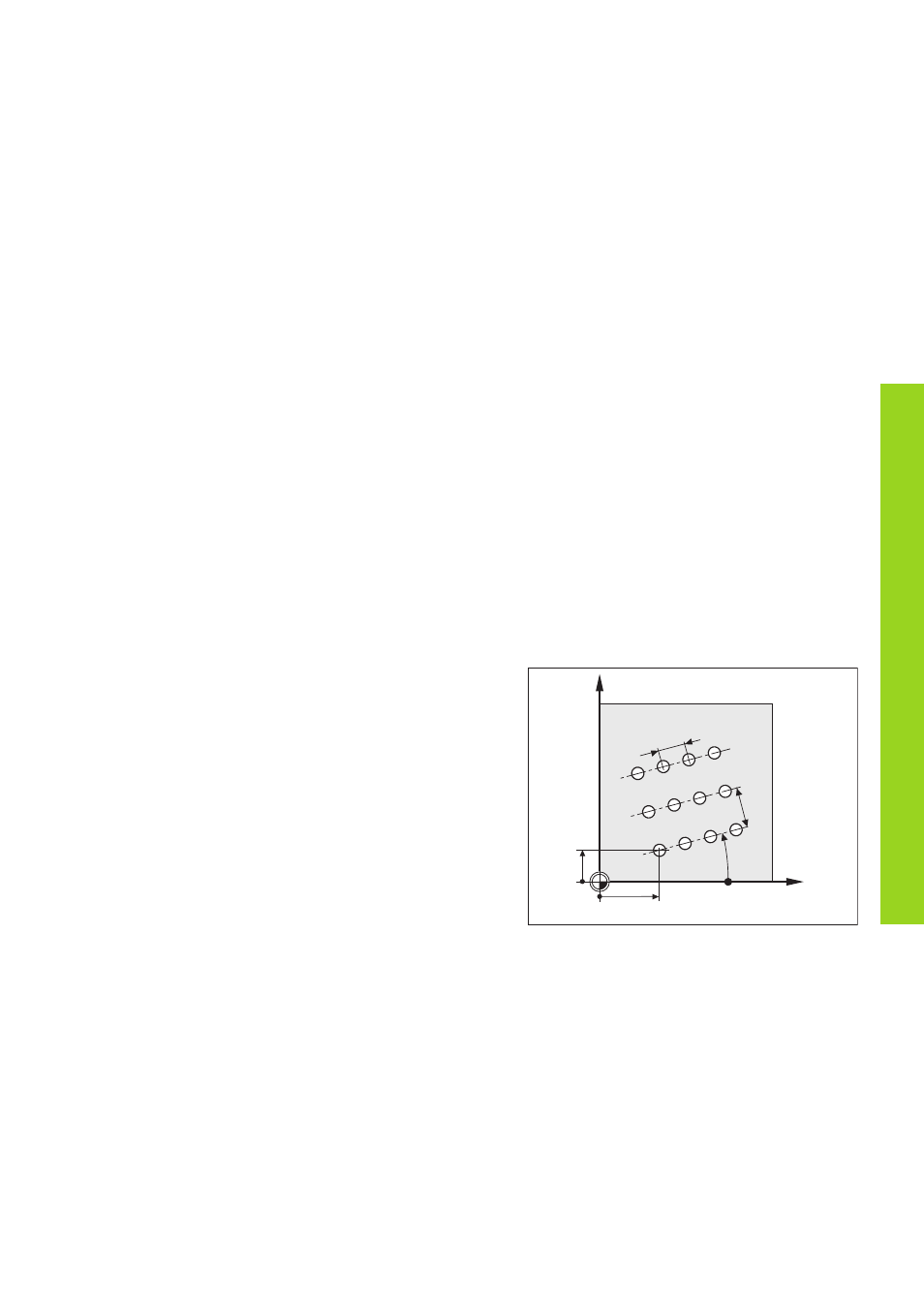

Beispiel:
Koordinaten der 1. Bohrung X = 20 mm
Y = 15 mm
Anzahl der Bohrungen 4
Abstand der Bohrungen 16 mm
Winkel 15 Grad
Bohrtiefe Z = –30 mm
Anzahl der Lochreihen 3
Abstand der Lochreihen 20 mm
Lochreihen
Y
X
20
15
1
16
2
3
4
5
6
7
8
15
°
20
9
12
0
0
