28

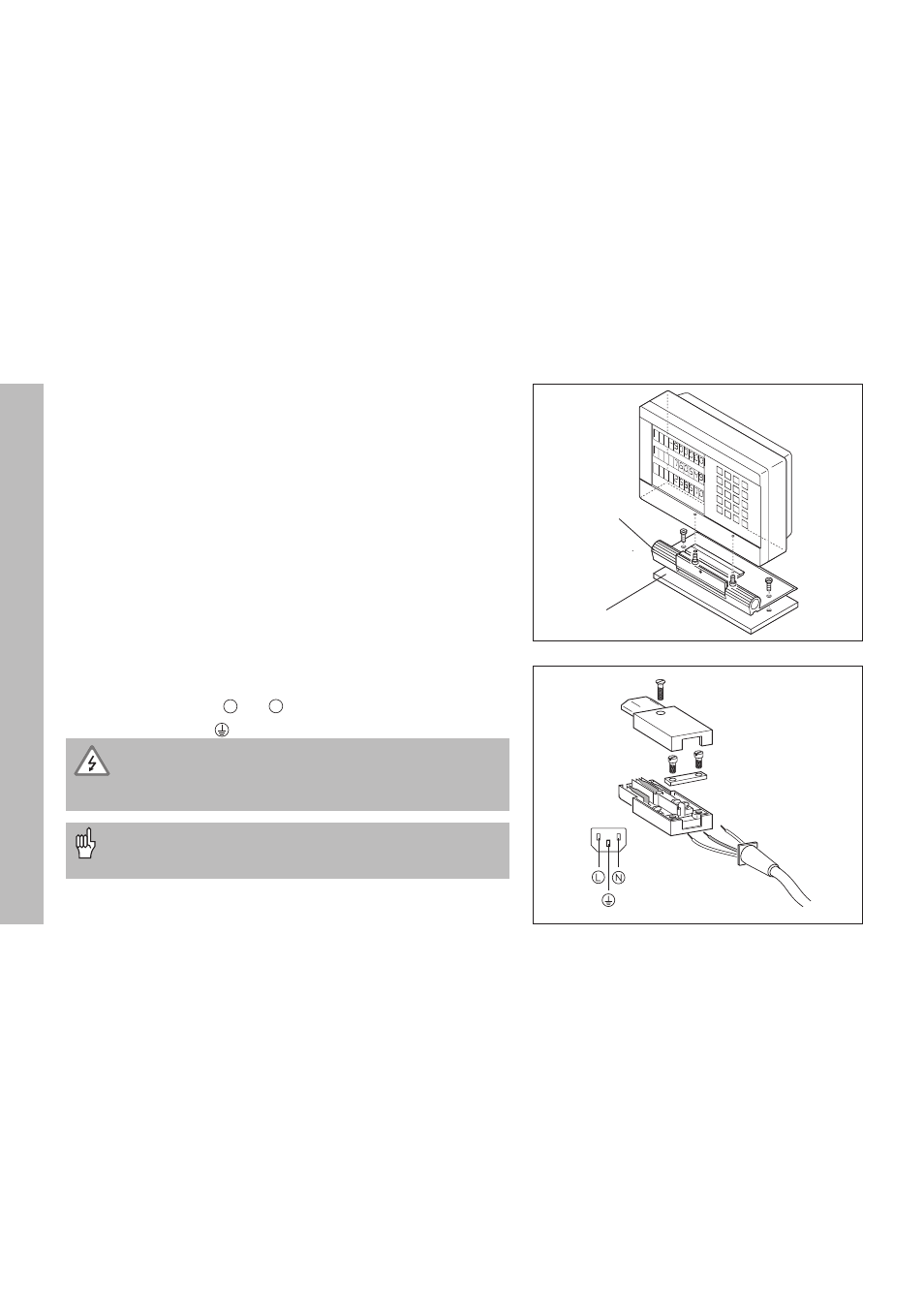

Aufstellen und Befestigen/Netzanschluß
Aufstellen und Befestigen
ND 710/ND 750
Zum Festschrauben der Positionsanzeige auf einer Konsole
verwenden Sie die M4-----Gewinde in den Gummifüßen auf der
Unterseite des Gehäuses. Sie können die Positionsanzeige auch auf
einen Schwenkfuß montieren, der als Zubehör lieferbar ist.
Netzanschluß
Netzanschluß an Kontakt und ,
Schutzerde an Kontakt
anlegen!
• Stromschlag-Gefahr!
Schutzleiter anschließen!
Der Schutzleiter darf nie unterbrochen sein!
• Vor Öffnen des Gerätes Netzstecker ziehen!
Zur Erhöhung der Störfestigkeit den Erdungsanschluß auf der
Gehäuse-Rückseite mit dem zentralen Erdungspunkt der
Maschine verbinden (Mindestquerschnitt 6 mm
2 )!
Die Positionsanzeige arbeitet in einem Spannungsbereich von 90 V~
bis 260 V~ und benötigt daher keinen Netzwahlschalter.
L N
HEIDE
NHAIN
Schwenkfuß
Konsole
