8
Wegmeßsysteme
Die Wegmeßsysteme wandeln die Bewegungen der Maschinen-
achsen in elektrische Signale um. Die Positionanzeige ND wertet die
Signale aus, ermittelt die Ist-Position der Maschinenachsen und zeigt
die Position als Zahlenwert in der Anzeige an.
Bei einer Stromunterbrechung geht die Zuordnung zwischen der
Maschinenschlitten-Position und der berechneten Ist-Position
verloren. Mit den Referenzmarken der Wegmeßsysteme und der
REF-Automatik der Positionanzeige ND können Sie diese Zuordnung
nach dem Einschalten problemlos wieder herstellen.
Referenzmarken
Auf den Maßstäben der Wegmeßsysteme sind eine oder mehrere
Referenzmarken angebracht. Die Referenzmarken erzeugen beim
Überfahren ein Signal, das für die Positionanzeige ND diese Maßstabs-
Position als Referenzpunkt (Maßstabs-Bezugspunkt = maschinenfester
Bezugspunkt) kennzeichnet.
Beim Überfahren dieser Referenzpunkte ermittelt die Positions-
anzeige ND mit der REF-Automatik wieder die Zuordnungen zwischen
Achsschlitten-Position und Anzeigewerten, die Sie zuletzt festgelegt
haben. Bei Längenmeßsystemen mit abstandscodierten Referenz-
marken brauchen Sie die Maschinenachsen dazu nur maximal 20 mm
zu verfahren.

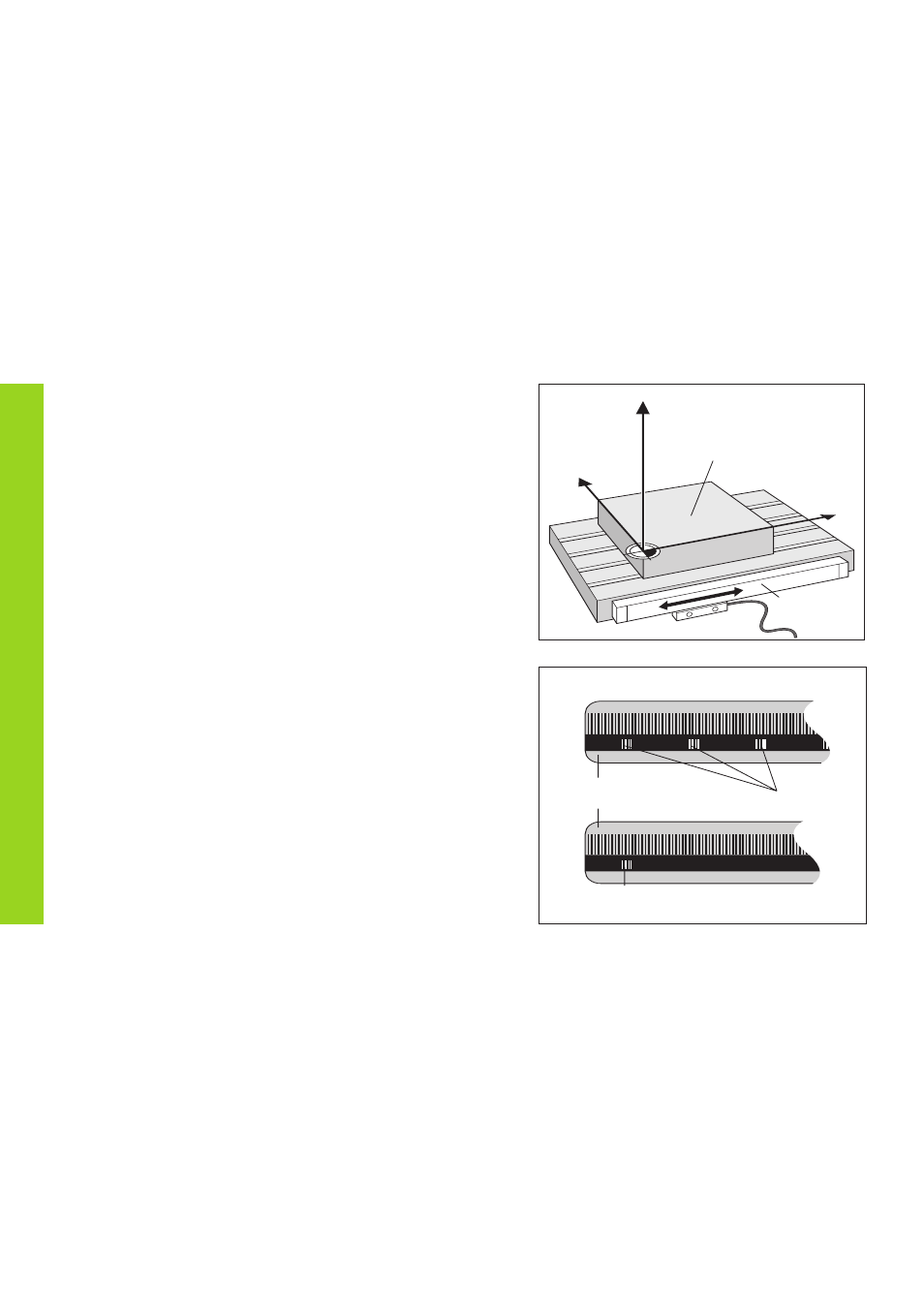

Y
X
Z
Werkstück
Wegmeß-
system
Maßstab im Abstandscodierte
Längenmeßsystem Referenzmarken
Referenzmarke
Grundlagen
