Anschluß der Meßsysteme
Anschluß der Meßsysteme
Sie können alle HEIDENHAIN-Längenmeßsysteme mit sinusförmigen
Stromsignalen (7
µ
A
SS
bis 16
µ
A
SS
) und abstandscodierten oder
einzelnen Referenzmarken anschließen.

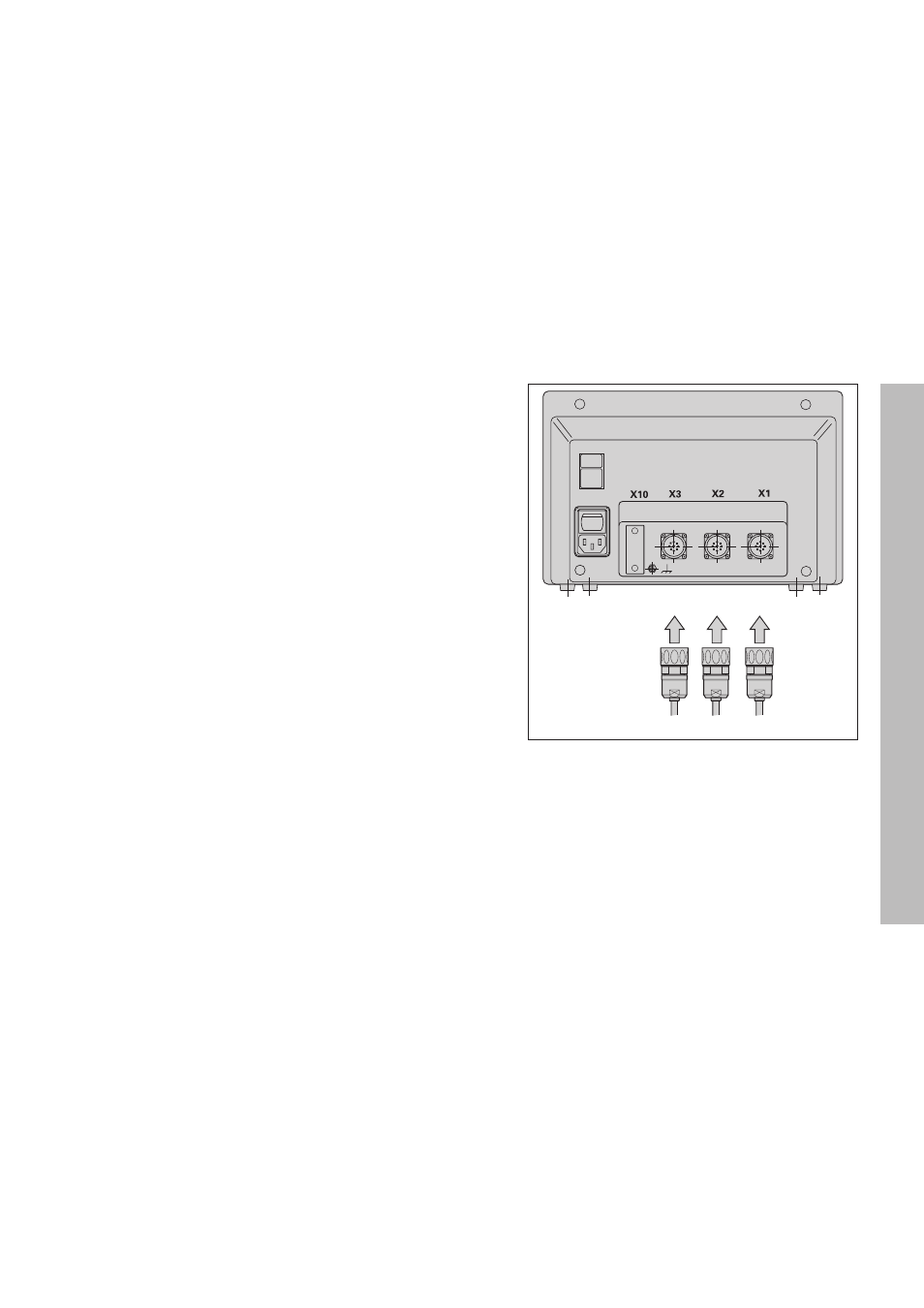

Zuordnung der Meßsysteme für die Positionsanzeigen:
Meßsystem-Eingang X1 für X-Achse
Meßsystem-Eingang X2 für Y-Achse
Meßsystem-Eingang X3 für Z-Achse (nur ND 750)
Meßsystem-Überwachung
Die Anzeigen verfügen über eine Meßsystemüberwachung, die
Amplitude und Frequenz der Signale überprüft. Ggf. wird eine der
folgenden Fehlermeldung ausgegeben:
SIGNAL X
FRQ. X
Die Überwachung aktivieren Sie mit Parameter P45.
Falls Sie Längenmeßsysteme mit abstandscodierten Referenzmarken
verwenden, wird überprüft, ob der im Parameter P43 festgelegte
Abstand mit dem tatsächlichen Abstand der Referenzmarken überein-
stimmt. Ggf. wird folgende Fehlermeldung ausgegeben:
FEHL. REF. X
Z Y X
