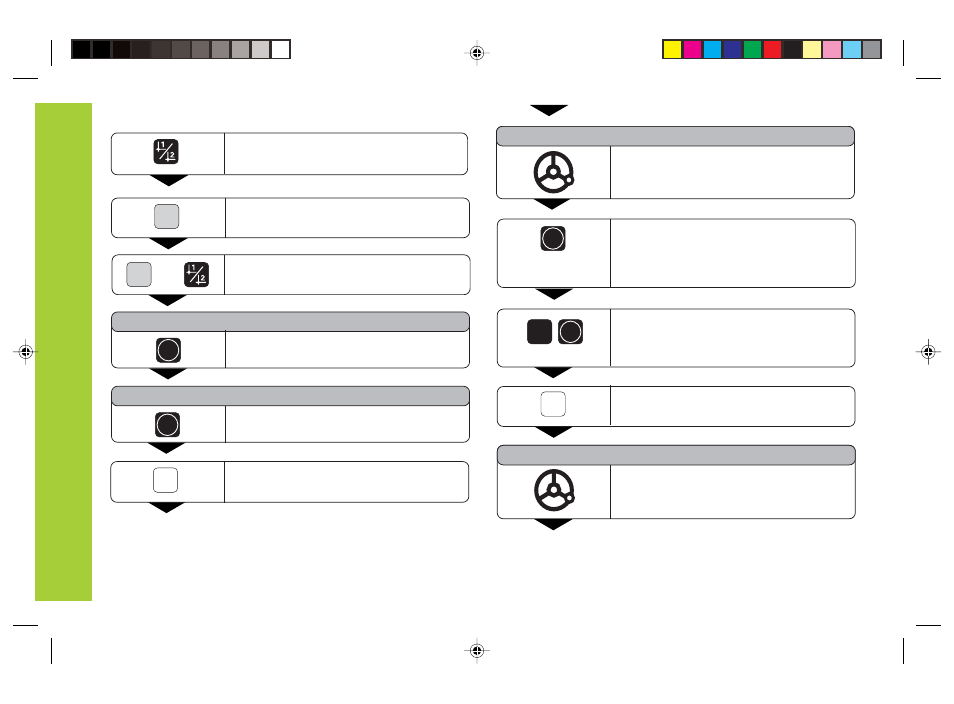

Bezugspunkt-Setzen
Sonderfunktion wählen.
SPEC
FCT
A N T . K A N T E
ENT
„Antasten Kante” übernehmen.
•
•
•
X
ggf. X-Achse wählen. SET leuchtet.
Status-Anzeige
❘<- blinkt.
ENT
X-Position wird erfasst. „SET Kante“
wird kurz angezeigt. SET blinkt.
Werkzeug vom Werkstück wegfahren.
Status-Anzeige
❘<- leuchtet.
Positionswert für den Bezugspunkt ein-
geben, Werkzeugradius-Korrektur wird
automatisch berücksichtigt.
0
Y
Y-Achse wählen. SET leuchtet.
Status-Anzeige
❘<- blinkt
ENT
•
•
„Antastfunktion” wählen.
A N T A S T F K T .
ENT
„Antastfunktion“ übernehmen.
SPEC
FCT
•
•
Werkstück an Kante 1 ankratzen.
ANTASTEN X (wird nur kurz angezeigt))
Werkstück an Kante 2 ankratzen.
ANTASTEN Y (wird nur kurz angezeigt)
oder
Bezugspunkt-Nummer wählen
(siehe Seite 10).
Werkstück-Kanten ankratzen und als Bezugslinien setzen
