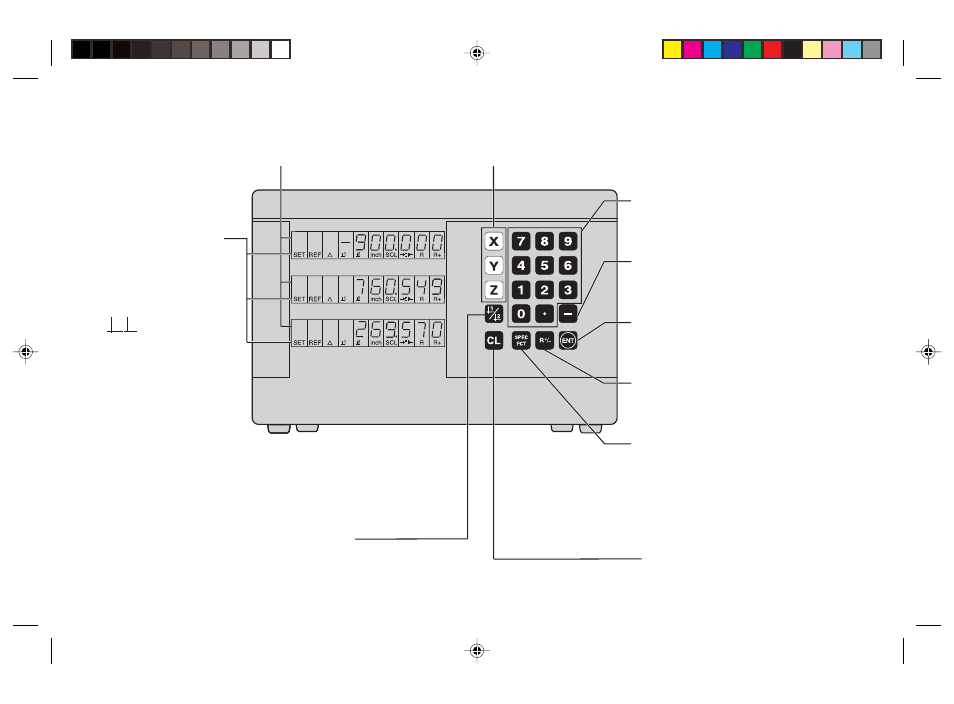

HEIDENHAIN
Positionsanzeige
(ND 710 nur zwei Achsen)
∆ = Restweg-Anzeige
R+/– = Radius-Korrektur
Zahleneingabe
• Vorzeichen ändern
• letzten Dialog aufrufen
• In Parameter-Liste:
Parameter ändern
Radiuskorrekturen des
aktuellen Werkzeugs aufrufen
• Sonderfunktionen wählen
• In der Liste der Sonder-
funktionen vorwärts
blättern
• Eingabe abbrechen
• Betriebsart zurücksetzen
• Angewählte Achse nullen
(falls über P80 aktiviert)
• Parameter anwählen:
CL plus zweistellige Zahl
Statusanzeige:
SCL = Maßfaktor
-> ❘❘<- = Ankratzen Kante /
Mittellinie
R = Radius/Durchmesser-
Anzeige
• Bezugspunkt 1 oder 2 wählen
• In der Liste der Sonderfunktionen
rückwärts blättern
• In Parameter-Liste rückwärts
blättern
1 2 Bezugspunkt 1 oder 2
SET = Bezugspunkt setzen
REF = blinkend:
Referenzpunkte
überfahren
leuchtend:
Referenzpunkte
wurden überfahren
Inch = Zoll-Anzeige
• Koordinatenachse wählen
(ND 710 nur X und Y)
• Achsbezogenen Betriebsparameter
wählen
• Eingabe übernehmen
• In Parameter-Liste
vorwärts blättern
