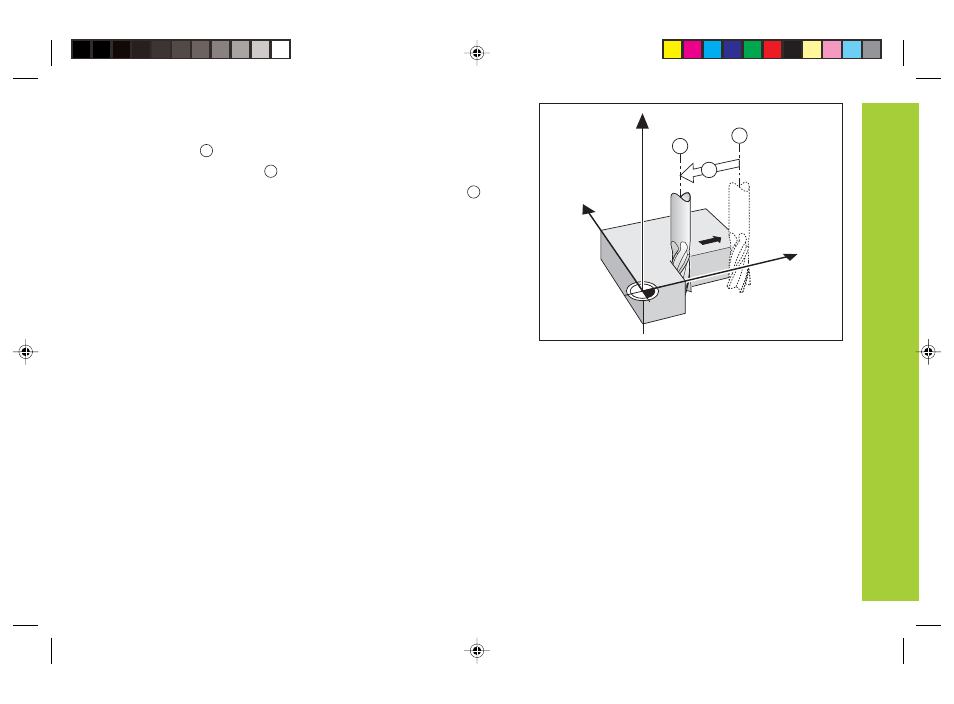

Soll-Position, Ist-Position und Restweg
Die Positionen, zu denen das Werkzeug jeweils zu fahren ist, heißen
Soll-Positionen ( S ); die Position, in der sich das Werkzeug gerade
befindet, heißt Ist-Position ( I ).
Der Weg von der Soll-Position zur Ist-Position ist der Restweg ( R ).
Vorzeichen beim Restweg
Die Soll-Position wird beim Verfahren mit Restweg-Anzeige zum
„relativen Bezugspunkt” (Anzeigewert 0). Der Restweg hat also
negatives Vorzeichen, wenn Sie in positiver Achsrichtung, und
positives Vorzeichen, wenn Sie in negativer Achsrichtung verfahren
müssen.
Grundlagen
Y
X
Z
I
S
R
