Wegmessgeräte
Die Wegmessgeräte wandeln die Bewegungen der Maschinen-
achsen in elektrische Signale um. Die Positionsanzeige ND wertet die
Signale aus, ermittelt die Ist-Position der Maschinenachsen und zeigt
die Position als Zahlenwert in der Anzeige an.
Bei einer Stromunterbrechung geht die Zuordnung zwischen der
Maschinenschlitten-Position und der berechneten Ist-Position
verloren. Mit den Referenzmarken der Wegmessgeräte und der
REF-Automatik der Positionsanzeige ND können Sie diese Zuordnung
nach dem Einschalten problemlos wieder herstellen.
Referenzmarken
Auf den Maßstäben der Wegmessgeräte sind eine oder mehrere
Referenzmarken angebracht. Die Referenzmarken erzeugen beim
Überfahren ein Signal, das für die Positionsanzeige ND diese
Maßstabs-Position als Referenzpunkt (Maßstabs-Bezugspunkt =
maschinenfester Bezugspunkt) kennzeichnet.
Beim Überfahren dieser Referenzpunkte ermittelt die Positions-
anzeige ND mit der REF-Automatik wieder die Zuordnungen zwischen
Achsschlitten-Position und Anzeigewerten, die Sie zuletzt festgelegt
haben. Bei Längenmessgeräten mit abstandscodierten Referenz-
marken brauchen Sie die Maschinenachsen dazu nur maximal 20 mm
zu verfahren.

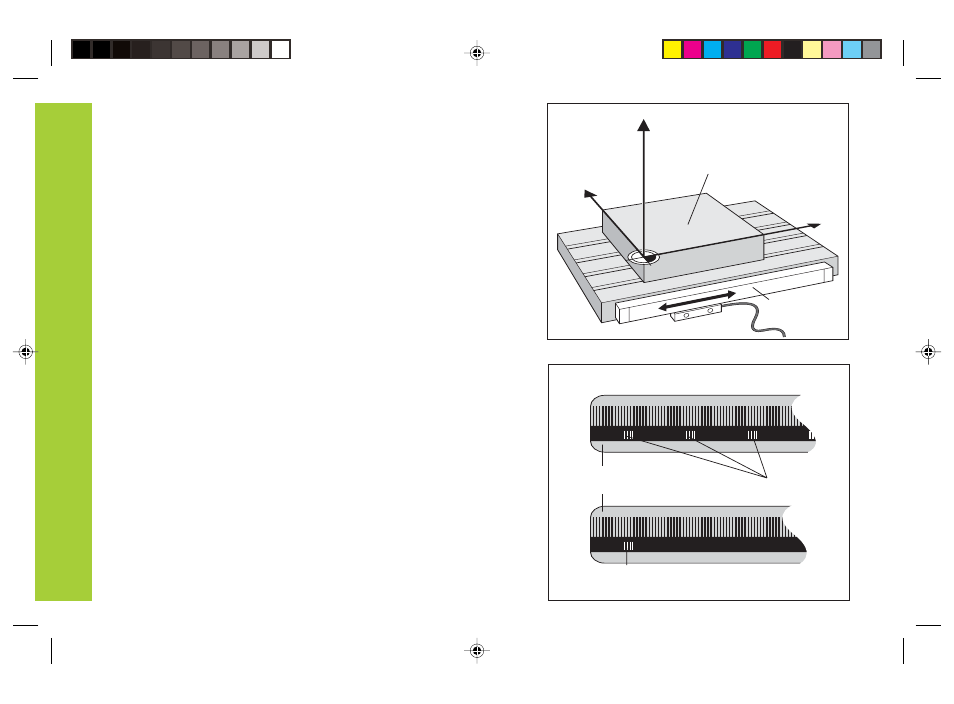

Y
X
Z
Werkstück
Wegmess-
gerät
Maßstab im Abstandscodierte
Längenmessgerät Referenzmarken
Referenzmarke
