13

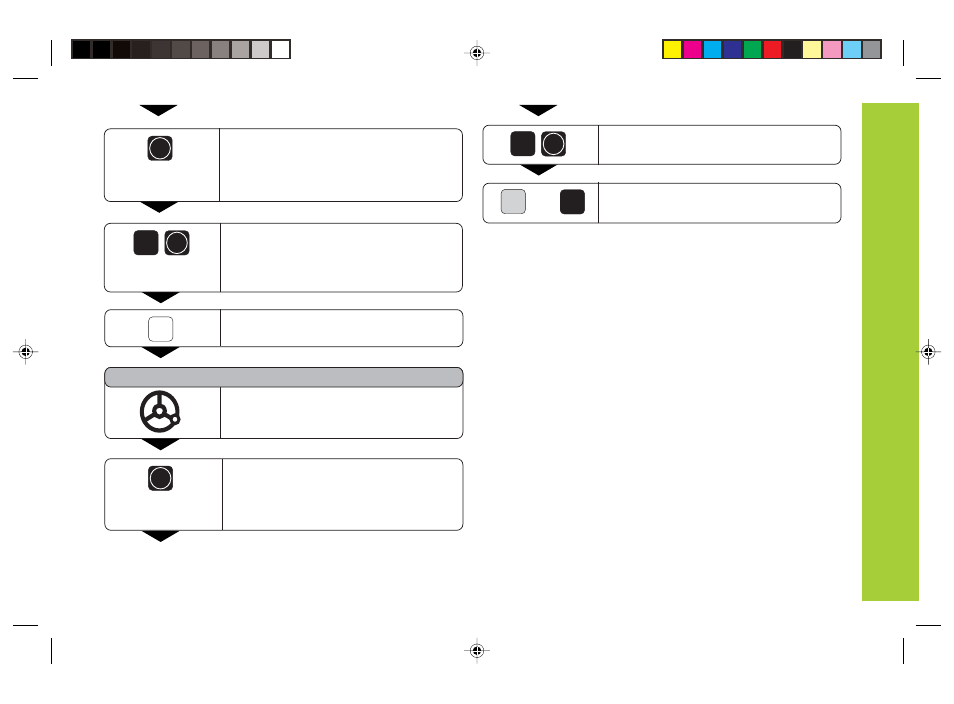

Bezugspunkt-Setzen
Z
Z-Achse wählen. SET leuchtet.
Status-Anzeige
❘<- blinkt.
Werkstückoberfläche ankratzen.
ENT
Z-Position wird erfasst. „SET Kante“
wird kurz angezeigt. SET blinkt.
Werkzeug vom Werkstück wegfahren.
Status-Anzeige
❘<- leuchtet.
Positionswert für den Bezugspunkt in
Z-Achse eingeben.
0
ENT
Nach dem Setzen des Bezugspunkts
Antast-Funktionen verlassen.
ANTASTEN Z (wird nur kurz angezeigt)
SPEC
FCT
oder CL
1) nur bei ND 750
1)
Positionswert für den Bezugspunkt in
Y-Achse eingeben, Werkzeugradius-
Korrektur wird automatisch berück-
sichtigt.
0 ENT
ENT
Y-Position wird erfaßt. „SET Kante“ wird
kurz angezeigt. SET blinkt. Werkzeug
vom Werkstück wegfahren.
Status-Anzeige
❘<- leuchtet.
•
•
