Konfiguration von CSS
Die Konfiguration zur Steuerung der Spindeldrehzahl erfolgt im Menü
SYSTEM EINRICHTEN. Über den Auswahlpunkt CSS EINSTELLEN
wird die entsprechende Eingabemaske aufgerufen.
8 Im Feld CSS REGELN EIN/AUS wird entschieden, ob der CSS-
Modus über Softkey oder über ein externes Hardware-Signal
bedient wird.
8 Die Auswahl der aktuellen Gangstufe erfolgt entweder MANUELL
(über CSS / DIREKT U/MIN im Menü BEARBEITUNG EINRICHTEN)
oder über entsprechende Schalter EXTERN im Getriebe der
Maschine. Diese Festlegung erfolgt im Feld CSS GETRIEBEWAHL
8 Über die Funktion SPANNUNGSVERSATZ kann ein eventuell
bestehender Spannungsoffset auf dem DAC-Signal kompensiert
werden. Hierzu muss mit einem Voltmeter die Spannung auf dem
DAC-Signal gemessen werden und mit ERHÖHEN oder
REDUZIEREN soweit kompensiert werden, bis die
Ausgangsspannung Null ist. Der Offset-Bereich ist begrenzt auf 0
bis 50, was ungefähr 0 bis 122 mV entspricht.
8 In den folgenden Feldern VOLT / U/MIN wird das Verhältnis
zwischen DAC-Ausgangssignal (0 bis 10 V) und der Spindeldrehzahl
festgelegt. Es werden jeweils die Unter- und Obergrenzen in den
einzelnen Gangstufen eingegeben.
Falls die letzte Anzeige für die Anzeige der Spindeldrehzahl
konfiguriert ist, kann die Drehzahleinstellung auf die aktuelle
Spindeldrehzahl gesetzt werden, indem man den
MERKE-Softkey
betätigt.
Um eine bestimmte Spindeldrehzahl vorzugeben, verwendet der
DAC-Ausgang S
Aus
folgenden linearen Zusammenhang zur
Bestimmung der entsprechenden Ausgangsspannung V
Aus
:
V
Aus
= 10 · (S
Aus
- S
0
) / ( S
10
- S
0
) + V
Offset
Drücken Sie ENTER um die Parametrierung zu speichern und die
Eingabemaske zu verlassen. Mit C werden die Eingaben verworfen.

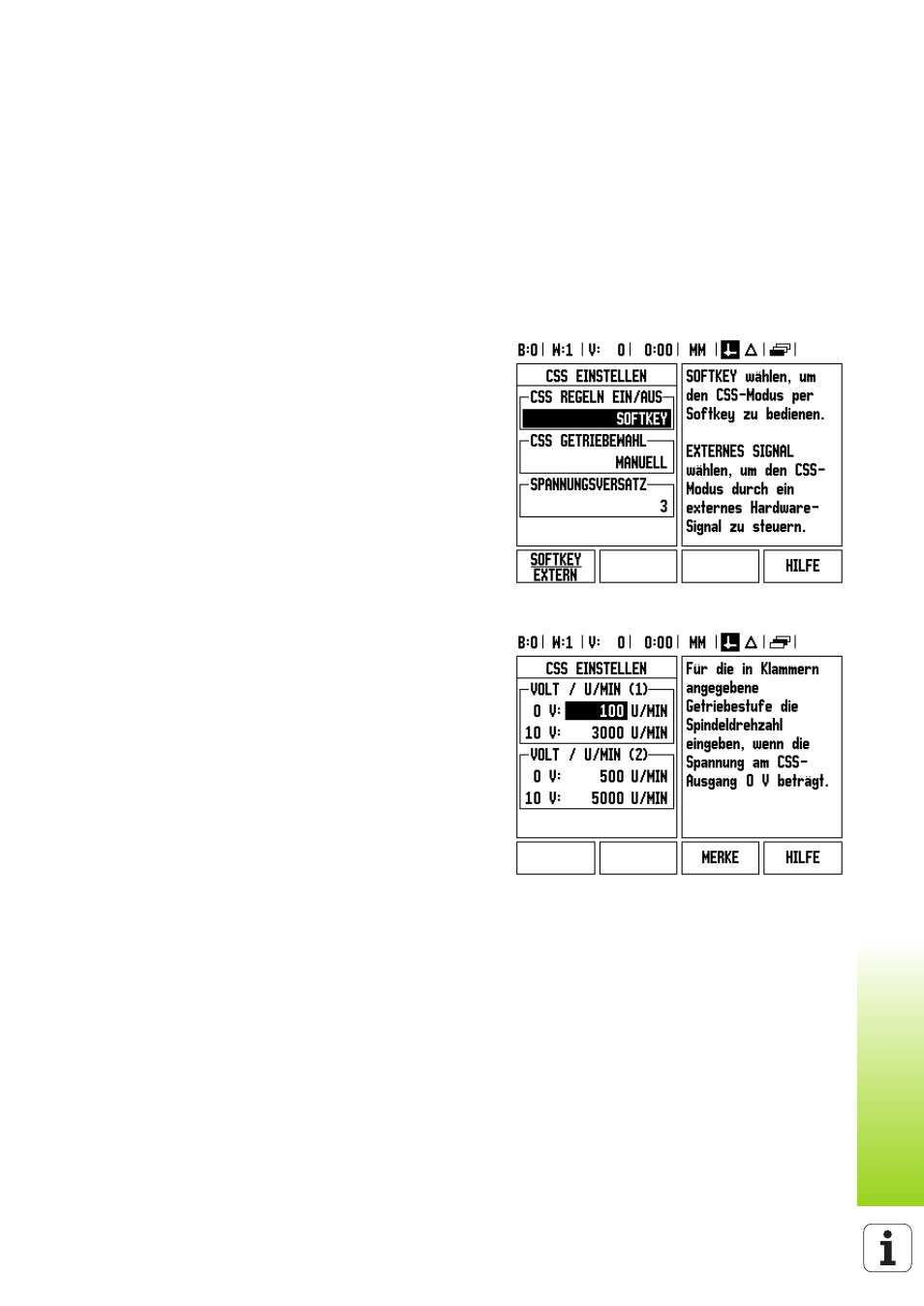

Abb. I.6 Eingabemaske CSS EINSTELLEN (1)
Abb. I.7 Eingabemaske CSS EINSTELLEN (2)
